braun koffer versterker platen spelertype PC3/type 20 schema

Daar heb je helemaal gelijk in het komt hier niet anders voor
Het is bij mij zo als jij dat omschrijft met de sok tussen de draad klem die daar zit
alleen met de pannings carossel op de tafel nergens meer
huub

Ik heb zelf ook een PC3 met ingebouwde versterker, grijs koffertje met luidspreker aan de linkerkant.
Bij mij is de spanningscaroussel wel aangesloten en is het netsnoer rechtstreeks aangesloten op de aansluitplaat van de platenspeler. De versterker is met twee draden hierop parallel aangesloten, zoals op de NGG site nog net te zien is. De versterker heeft een eigen spanningscaroussel. Je moet dus als je van netspanning wisselt twee caroussels omzetten. Erg omslachtig dus.

Ik heb ook uitvoeringen gezien waarbij de draden aan de spanningscaroussel van de platenspeler los waren gesoldeerd en aan elkaar verbonden voor 110 V. Een en ander was in een kous weggemoffeld en zag er niet al te professioneel uit. In dit geval was de platenspeler op de primaire van de voedingstrafo aangesloten.

Het kan dus best zijn dat de situatie, hoewel niet echt professioneel, bij Huub origineel is.

Het maakt voor het toerental niets uit, of de motor nu op 110 of 125 V. draait. Het toerental hangt echt alleen van de frequentie af. Probeer het maar eens op een variac. Wel kan de motor op 125 V. warmer worden door de overspanning.

Mijn advies zou zijn: Sluit de spannngscaroussel weer aan zoals het hoort en verbind de motor rechtstreeks aan de netspanning of direct na de netschakelaar. Dan hoeft de transformator niet de motor te voeden.
110 of 125 V. komt hier in Nederland toch niet meer voor.
Natuurlijk wel de caroussel van de platenspeler op 220 V. zetten.

Groeten,
Peter

Bedankt francois
hier kan ik ook mee verders
de motor staat nu op de 127 volt trafo aangesloten
zal de tafel te snel lopen dan gebruik ik de 110 v .
huub

Hallo,

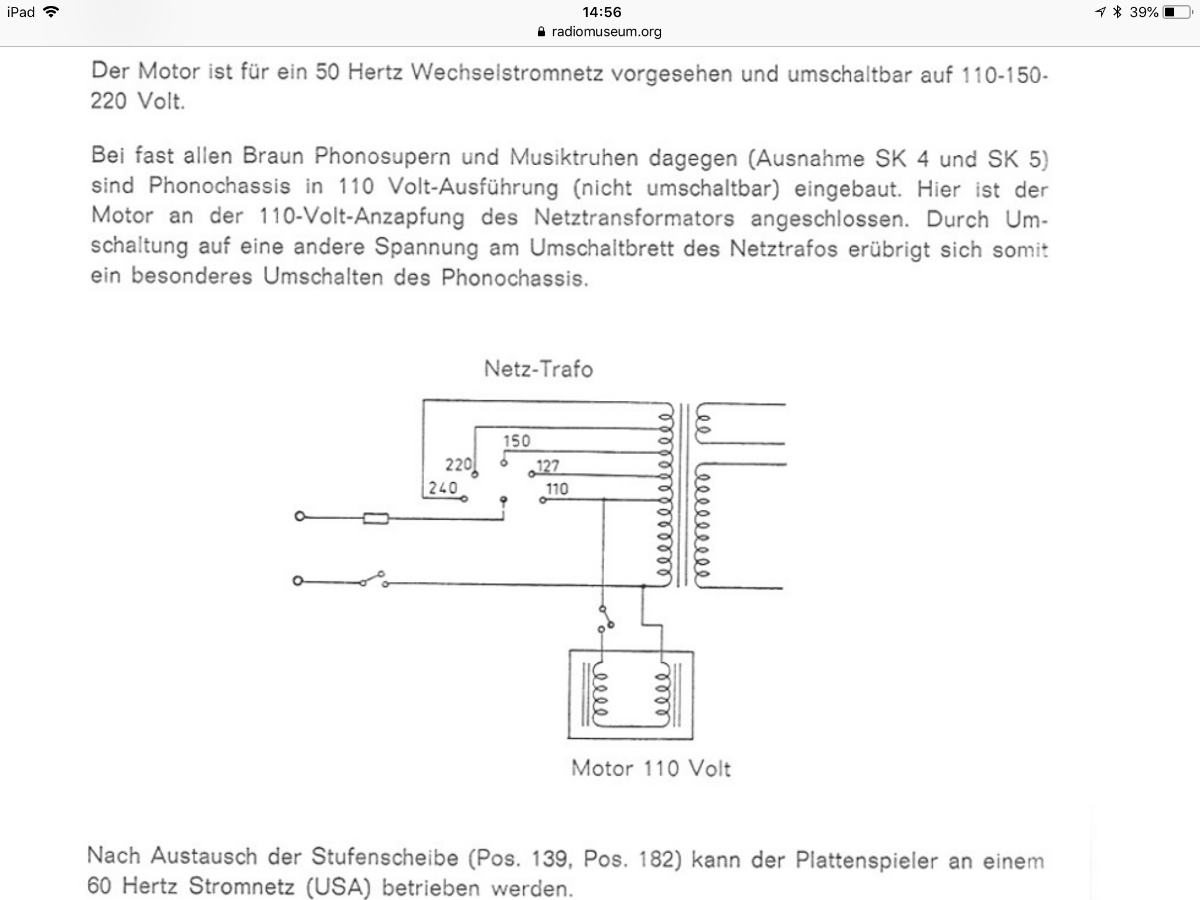

Ik kon nog downloaden en heb een fotootje van het schemaatje.
Misschien is dit beter leesbaar.

François

ik heb het na gezien
ecl 82 . katode op 2
ik was er niet op bedacht verschil
heb het gelijk op het hout op gezet ecl 82 .
maar ik dacht mischien heeft iemand zo,n koffer
dan kan ik het ook wel zien op de carocel .
ja de motor staat op de trafo 125 v
dat klopt wel dan .
huub

@ Huub,
Bij de ECL82 is pen 2 de kathode van de eindbuis,
Bij de ECL86 is pen 7 de kathode van de eindbuis, dus even kijken waar de kathode weerstand met ontkoppelelko aan vast zit .

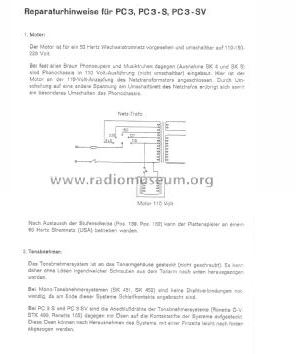

Beide motorwikkelingen staan in serie aangesloten met de armschakelaar op de 110 volt wikkeling van je voedingstrafo. (wikkelingen zijn dus 55 volt) zie (onscherpe) afbeelding.
Kon niet meer downloaden bij rmg, quota bereikt voor augustus.
