braun koffer versterker platen spelertype PC3/type 20 schema

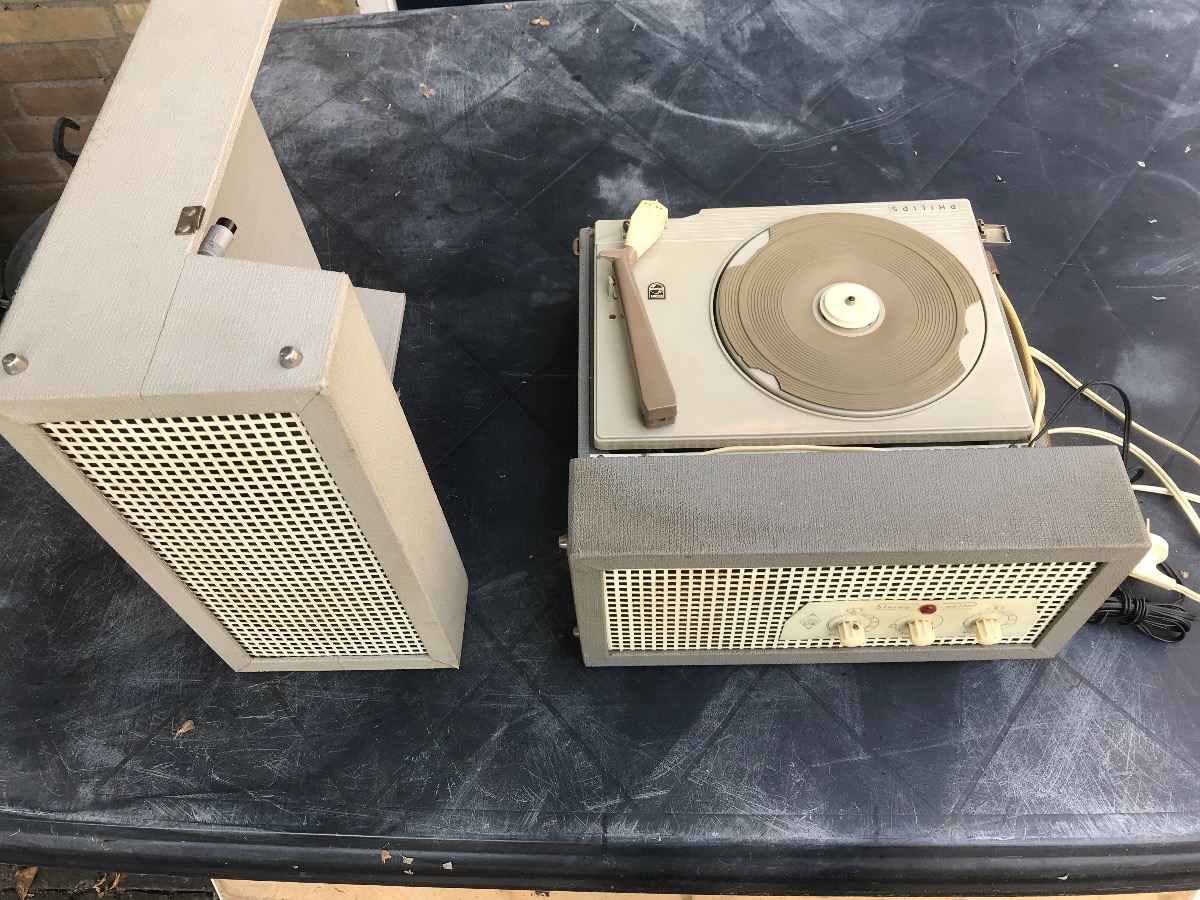

Ja de koffer van peter ziet netter uit
ik zal wat na doen met de draden
huub

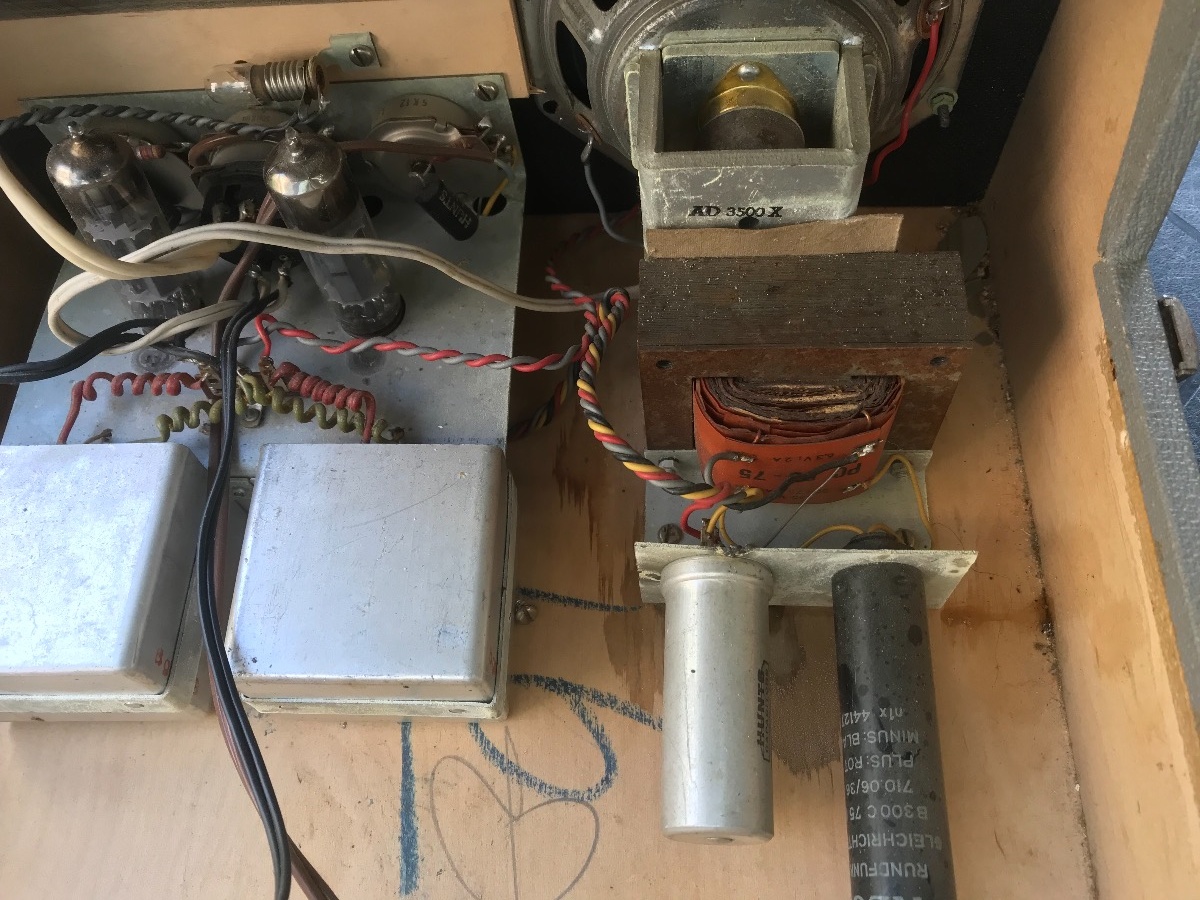

Dit is het gevalletje.

Geen twee afneembare boxjes, maar een raar dekseltje met ook een AD3500 Z.
Ik heb er liever AD2500X inzitten!

Verder een vastgelaste elko.
De twee blokjes zijn Siemens UGT en de voeding is een Amroh.

Groet Frank

Peter,

Die ziet er niet verkeerd uit!
Alleen de speaker is een Z uitvoering.
Daar zie ik liever een X of een M voor.

Maar zo te zien wel origineel.

Twee spanning carroussels vind ik wel raar, kunnen rare dingen gebeuren!

Verder herken ik de schuine hoeken in het deksel.
Ik heb pas nog een koffer gekocht met Philips deckje en twee afneembare boxjes met die rare schuine kanten eraan.
Verder staat de pick up achterstevoren gesitueerd.
Heel vreemd ding!

Daar komen nog foto’s van.

Groet Frank

Om de één of andere reden staan de foto’s er dubbel in, terwijl ik ze maar één keer toegevoegd heb. Het lukte me niet dat te corrigeren.

Groeten,
Peter

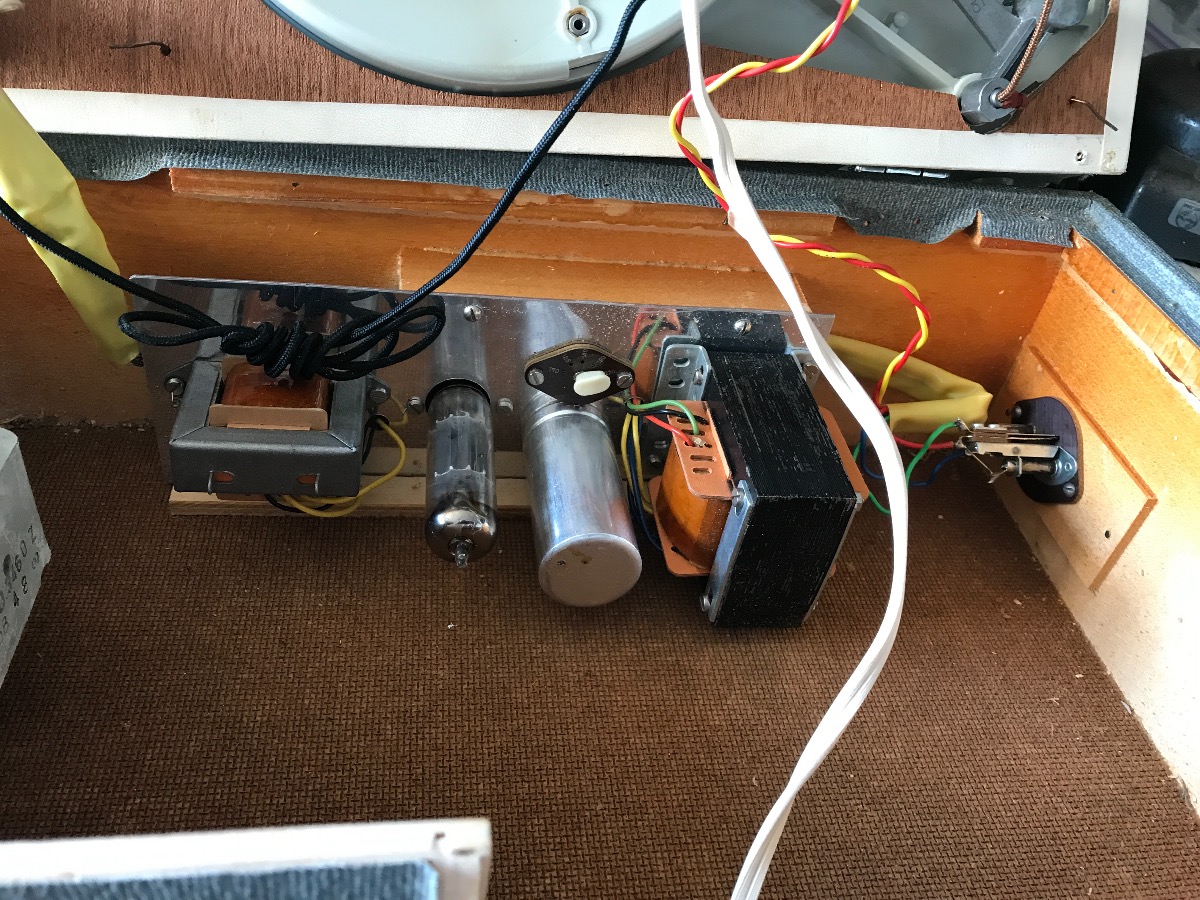

Ik heb van de mijne eens wat foto's gemaakt en het ding eens kritisch bekeken.

Het ziet er allemaal heel netjes en goed afgewerkt uit. Duidelijk is te zien dat men uit is gegaan van het inbouw model, compleet met snoeren. Het netsnoer is het snoer dat oorspronkelijk aan het dek is gemonteerd, en is netjes met een beugeltje vastgezet. Het pick-up snoer is ook het snoer dat er van oorsprong aan zat en heeft men zelfs niet ingekort.
Duidelijk zijn ook de twee aparte spanningskiezers te zien.

Bij de uitvoering die Huub heeft, is het netsnoer van het dek losgenomen en aan de versterker gemonteerd. De spanningskiezer op het dek is buiten werking gesteld (naar mijn idee wel knullig) en het dek op de 110 V. aftakking van de trafo aangesloten.

Ik heb jaren geleden een uitvoering gehad die een tweede entree had om de platenspeler op een radio of versterker te kunnen gebruiken, zonder de eigen versterker te benutten.



Groeten,
Peter

Huub,

Het deckje is uiteraard gekeurd voordat het de fabriek verlaat en vaak zie je een naam of paraaf van een medewerker op een stickertje, zeker vroeger.
Maar dat geldt niet voor het koffertje waarin de speler daarna wordt gemonteerd.
Ik heb al best gevaarlijke dingen gezien in diverse koffertjes.
Voedingstrafo’s waren blijkbaar heel duur.

Groet Frank
