Meer uit de Philips AG9007 EV halen.

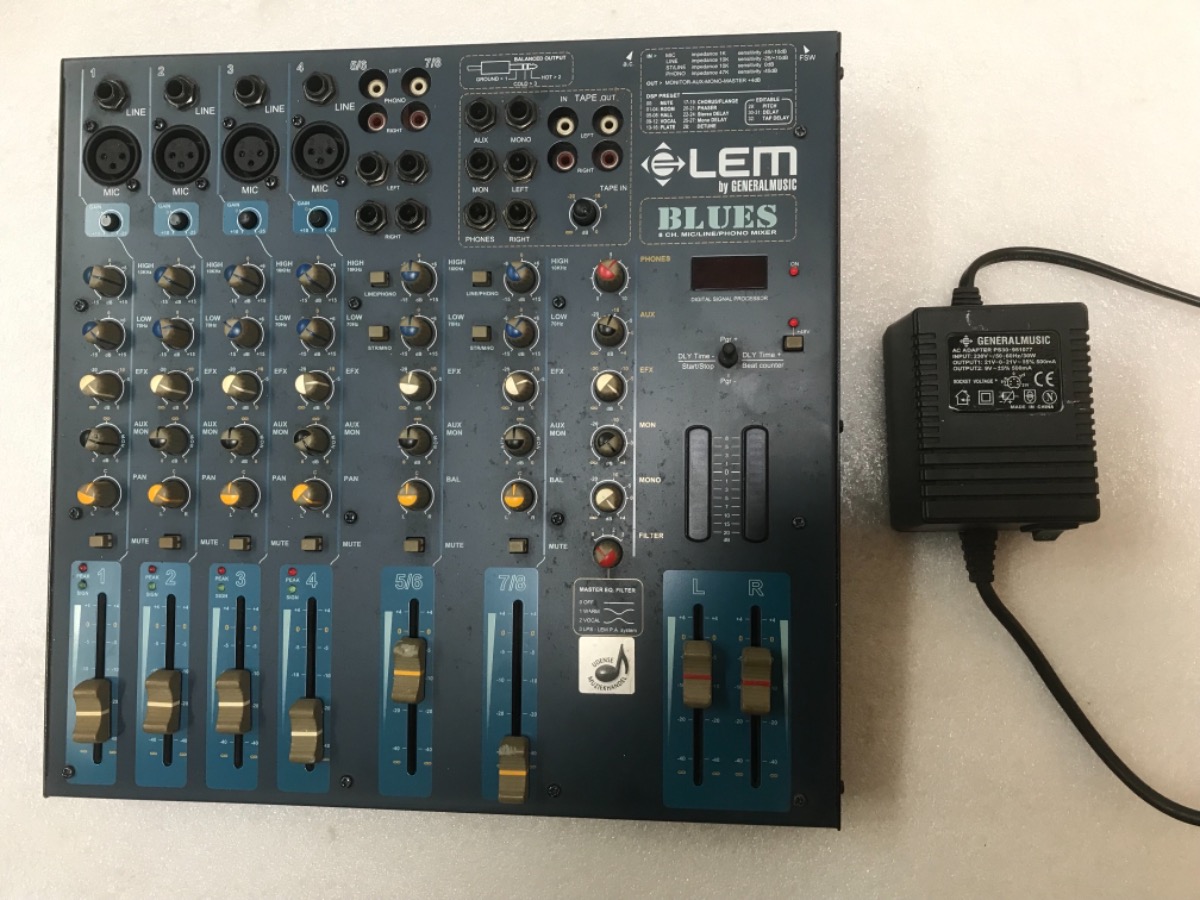

Ik heb zelf een klein LEM mengpaneeltje, zo’n beginners dingetje!
Via hoofdtelefoon komt er niet zo heel veel uit, redelijk snel overstuurd!
Maar de aansluiting naar de (eind)versterker zit bovenop en gaat via een een stereo Jack plug.
Beetje vreemd, niet?
Wat daar uitkomt heb ik nog niet echt getest. Verder is het wel een leuk paneeltje met goedklinkende Phono vv!Voeding via adapter, en die geeft 1 keer 12V wissel en plus/min 21V.
Misschien is een mengpaneel voor Bert dan een optie mits die voldoende afgeeft.
Staan regelmatig ook op MP.Ook leuk om mee te spelen!

mvg Frank




Nog even over de toepassing van de AG9015 als stuurversterker: Hier was de AG9007 bedoeld als booster, om het vermogen op te krikken.

Groeten,
Peter



Even een correctie op Cees over de uitgangsweerstand van de Jadis VV. Deze is laag omdat 2 secties van een ECC83 (parallel) geschakeld zijn als kathodevolger; dus enkele honderden ohms. Bovendien is de versterker tegengekoppeld vanaf de uitgang wat de weerstand nog meer zal verlagen. Het lijkt me geen probleem om een trafootje te gebruiken. Immers je meet de gelijkstroomweerstand van de primaire wikkeling. Dat zegt niet over de werkelijke ingangsimpedantie van deze trafo die een stuk hoger zal liggen.

Groet, Jan

Ik zou ook idd dat deel van de AG9004 nabouwen.
Een andere optie is een hoofdtelefoonversterker, daarvan zwermen talloze schema’s rond.
Die geven wellicht de gevraagde 5V en vaak veel meer!
Sommige kunnen ook 3 Watt afgeven aan bv een 800 Ohm belasting, erg veel dus!
Worden ook vaak gevoed met 200-300V, althans die met buizen.

De AG 9015 lijkt me wel heel erg veel van het goede, maar het kan.

Mvg Frank

Behringer dat is Prof .Disco
tja mischien geeft mijn meng paneel nog behoorlijk
Afgiften . hij voldoet met mijn trapje goed
Het maakt uit al men de basse sterk vermindert
Huub

Ik meet regelmatig aan fabrieks apparatuur zoals mengpanelen, voorversterkers, aktieve luidsprekers enzovoorts.
De meeste mengpanelen en voorversterkers halen de 5 V. uitgangsspanning bij lange na niet. Bij de meeste zijn ook de ingangen snel overstuurd.
Een gunstige uitschieter is Behringer, ik heb daar een klein mengpaneeltje van en je kan met de ingangsspanning gaan tot zeker 4 V.eff. De meesten geven al problemen boven de 1 V. eff.
Behringer werkt met een verhoudingsgewijze hoge dubbele voedingsspanning.

Een uitgangsspanning van 5 V. eff komt overeen met een amplitude van 7 V. en een top-top waarde van 14 V. Dan ben je in feite aangewezen op een symmetrische uitgang met een voedingsspanning van minimaal + en - 15 V. (bij gebruik van halfgeleiders).

Als je naar de voorlaatste versterkertrap van de AG9004 kijkt, die bestaat uit een EF86, dan is bij een ingangsspanning van 22 mV de spanning aan de uitgang 5,5 V. Dat is een spanningsversterking van  254 x. Dat kan nooit, want de maximaal haalbare versterking bij de gebruikte instelling is 180 x en dan zit er ook nog tegenkoppeling overheen.
Ik denk dat er hier een drukfout is, dat de ingangsspanning 220 mV. is.

Al met al valt het niet mee op een simpele manier van 1 V. uitgangsspanning 5 V. te maken.

Groeten,
Peter
