Philips 17TX210A/07, oplossing in zicht? (help!)
Minder
Meer
18 jul 2012 21:32 #19503
door Ton mijnster
Beantwoord door Ton mijnster in topic Philips 17TX210A/07, oplossing in zicht? (help!)
Hallo Marcel,
Het bovenste deel is de raster terugslag puls(blauw)
Het rode deel is de lijn terugslag puls
Heb je de Kathode elco,s bij de raster eindbuis al vervangen of de buis zelf?
Groet Ton
Het bovenste deel is de raster terugslag puls(blauw)
Het rode deel is de lijn terugslag puls
Heb je de Kathode elco,s bij de raster eindbuis al vervangen of de buis zelf?
Groet Ton
Graag Inloggen of een account aanmaken deelnemen aan het gesprek.
18 jul 2012 19:36 - 19 jul 2012 06:56 #19501
door Marcel L
Bezoek ook eens mijn virtuele buizenradiomuseum.nl
Philips 17TX210A/07, oplossing in zicht? (help!) werd gestart door Marcel L
Hallo,
Voor de overzichtelijkheid ben ik maar even een nieuwe draad begonnen. Ik kan ze later altijd nog samenvoegen.
Ik heb vanavond nog even gemeten, en ik heb nu een paar vragen:

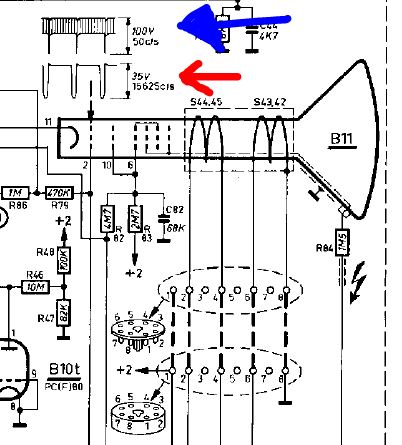

Het oscillogram bij de rode pijl krijg ik wel op mijn scoop. Het is wel zo dat de 0V lijn in het midden van het diagram ligt, dus de wisselende spanning is ongeveer +/- 20V.
