Hi-Q radio installaties blijven bijzonder

Dat zou vreemd zijn, Jan, want een vriend van me heeft dezelfde box gehad en precies
dezelfde inwendige situatie. En het was niet hetzelfde exemplaar. Een dicht achterwandje.
Overigens hebben al dit soort kasten spaanplaat tussenschotten, ook de grotere AD5040
en AD5041. In deze kasten is ook de bodem een dikke plaat spaanplaat.
Die met de 'open' achterwand is ooit open geweest, want die heeft niet meer de originele
bedrading.

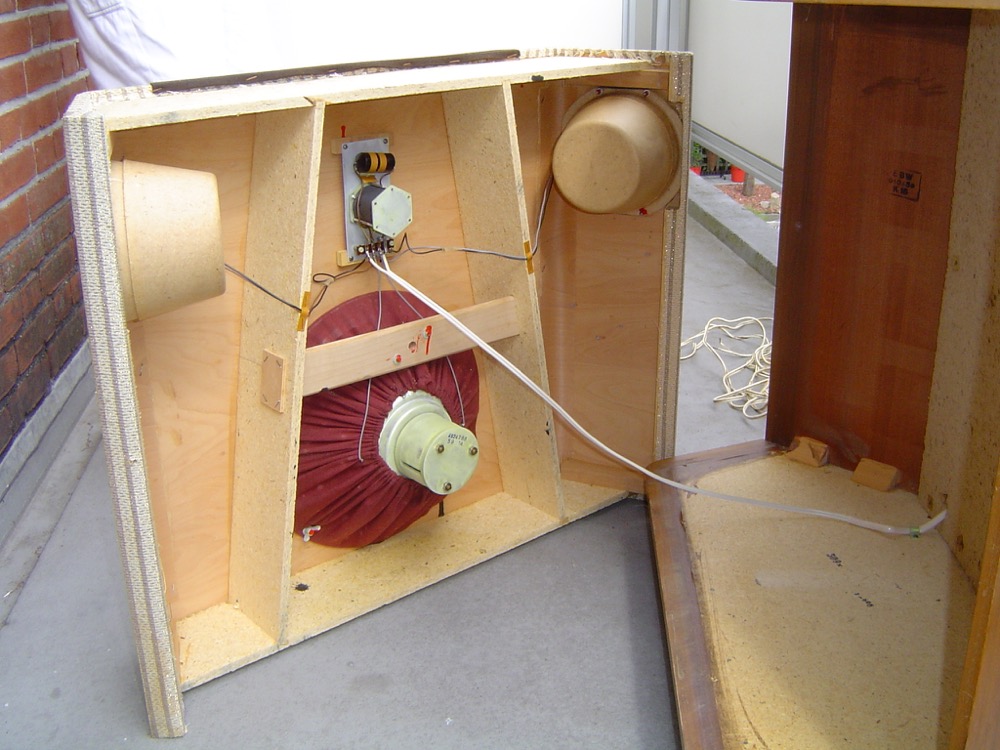

AD5040 (die ik ook nog enige tijd gehad heb:

Dit lijkt mij niet origineel, maar een modificatie uit latere jaren. De tussenschotten zijn van spaanplaat ipv. multiplex wat in de jaren 50 nog niet gangbaar was. Ook de hoekstrips over het binnencompartiment zijn nieuwer. Door de sleuven in de achterwand ontstaat een basreflex systeem. Volgens de folder van Philips zijn dit akoestische (dus gesloten) boxen.
En dan toch hetzelfde typenummer? Misschien gehoormatig wel een heel geslaagde modificatie.

Afijn, ik ben heel blij en enthousiast met mijn spullen.


Frank.

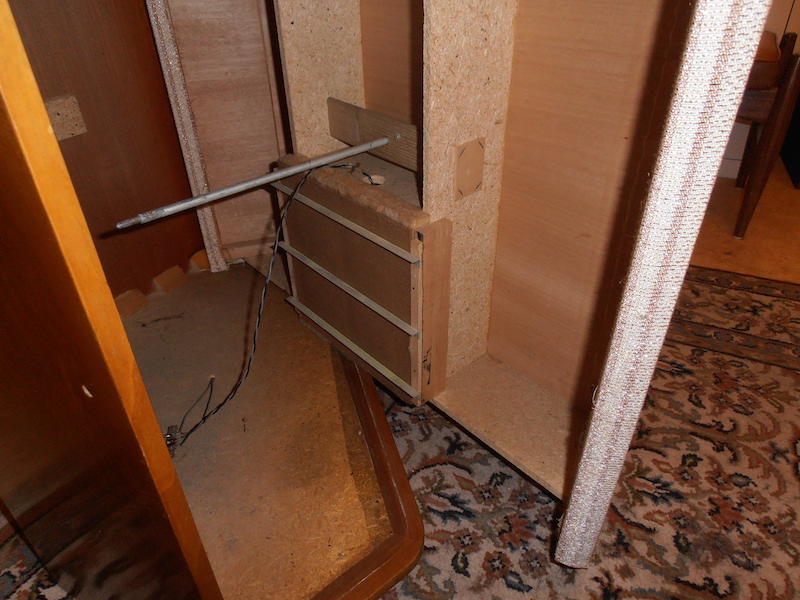

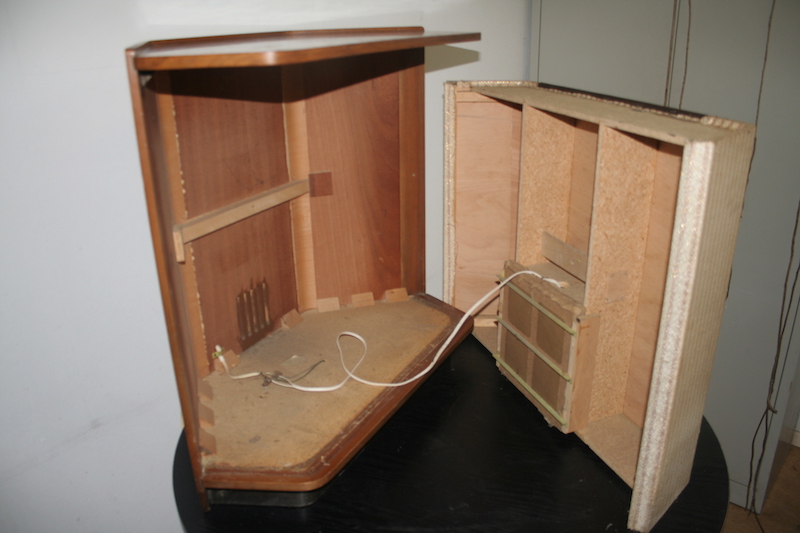

Hier nog even de verschillen in opbouw van het binnenkastje.
De één heeft een 'open' achterwandje en de ander een gesloten.

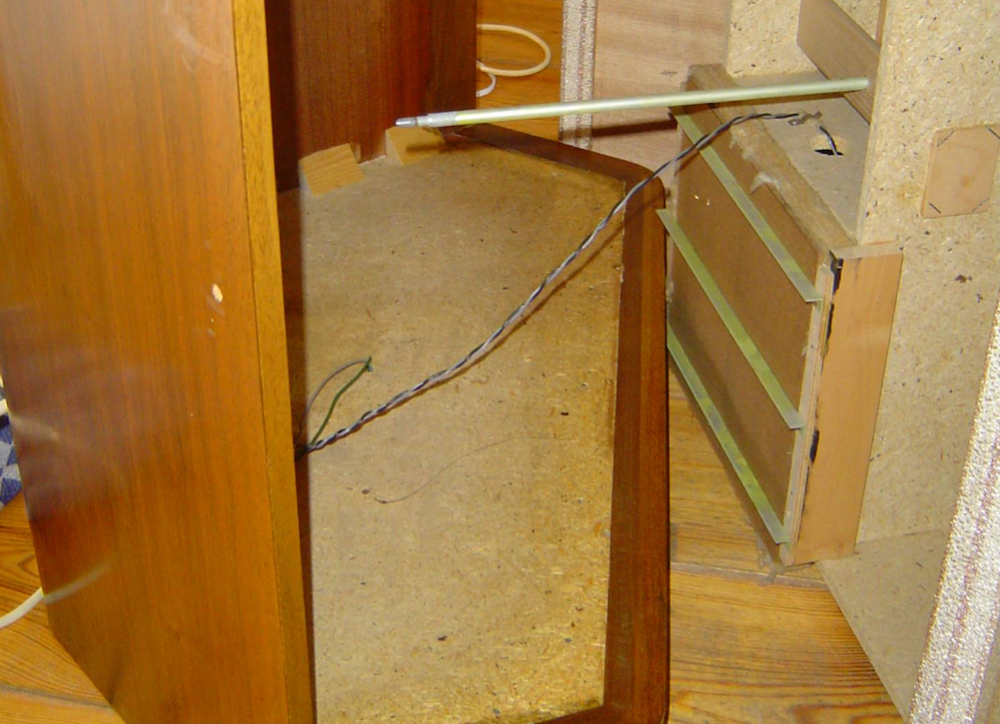

De eerste twee foto's zijn van een voormalig exemplaar van me
bij een vorige B7X73A set. Het doek was echter helaas niet meer
zo heel fraai, vochtoptrekking van onderaf. Heb ik kort gehad.

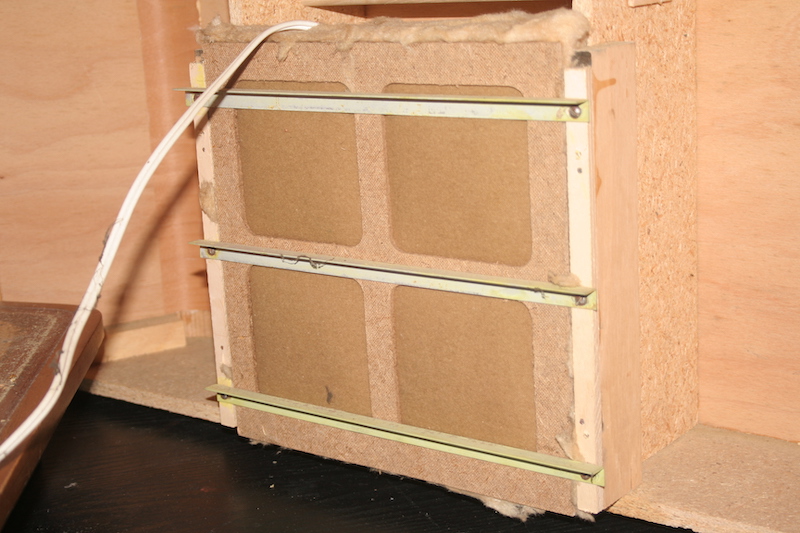

De laatste foto is mijn huidige, gesloten dus, maar weer wel met
een poort aan de achterkant.

Klopt Frank.

Maar er is ook een variant zonder die poort aan de achterkant.
De binnenbox om de 9710A heeft dan een gesloten achterwandje.
Met die poort is dat min of meer open.
Er is echter geen verschil in de type aanduiding.

Deze baskast is heel anders dan de hoekkasten met de speaker in het midden.
Dit zijn ahw gewoon klankborden die omgevouwen zijn.

Aan de binnenkant zie je een soort binnen boxje om de 9710A en dit dan weer in de kast gebouwd die daarachter open is dmv spleetjes.

Deze kast zou dus ook nooit tegen een wand moeten staan.

Ik heb ook zo’n kast en vind hem zeker goed klinken, ook helemaal geen boem effecten.
Ja, ik vind hem beter dan de 5004 hoekbox.

De B7X73A heb ik toevallig ook staan maar niet gereviseerd.
De kleine hogetonenboxjes heb ik nooit gehad.

Groet Frank

Volgens mij volslagen onzin, we hebben 2 oren en via (wand) reflecties en direct geluid kan er plaatsbepaling plaatsvinden.
Tijdens een live optreden van bijvoorbeeld een Jazztrio hoor je duidelijk de plaatsing van de bas ,piano en drums.
Dit is mij bij een monoset nog nooit opgevallen ,of je moet dit er zelf bij verzinnen indien je bovenkamer dit kan.
Dan heb je bij stereo ook nog het ongrijpbare effect van "diepte" , in sommige opnamen
staat de zangeres echt vooraan en het orkest er achter.
Destijds waren de 4 kanalen experimenten nog niet zo slecht bedoeld, alleen jammer dat er zo'n circus van gemaakt werd . uiteindelijk is dit uitgegroeid tot Dolby Atmos voor films.
Van mono kan ik ook wel genieten . (in de badkamer)
