Bocama (Lafayette) LA-224-B versterker.

En wordt het warm worden van de trafo misschien ook veroorzaakt doordat de eindbuizen teveel stroom trekken door bijv. lekke koppelcondensatoren?

Peter,
De koppelcondensatoren zijn inmiddels vervangen.
Zodra de revisie afgerond is nog een paar grijze C's te gaan zal ik die trafo in de gaten houden (of die minder warm wordt)
Wat ik op internet lees is wel dat ze erom bekend staan dat de trafo wat warm wordt.
Bij bepaalde radio's is dat ook het geval, bijv de Aristona SA3027 en SA 3029.

Tja...... De transformator levert 270 V. en bij inschakelen loopt de spanning op de eerste elco op tot de amplitude van de wisselspanning. Dat is ongeveer 1,4 (wortel twee) x 270 V. = 378 V.
Dus die 380 V. klopt wel. Dit verschijnsel heb je altijd als je diodes gebruikt.
Ik heb deze versterker ook en kwam tot dezelfde conclusie.

Wees gewoon wijs en doe er gewoon een GZ34 in. De spanning komt dan langzaam op gang en dat is ook beter voor de eerste elco.

Ik volg deze draad met veel belangstelling en zag dit al aankomen.

En wordt het warm worden van de trafo misschien ook veroorzaakt doordat de eindbuizen teveel stroom trekken door bijv. lekke koppelcondensatoren?

Groeten,
Peter

Vandaag met de revisie begonnen.

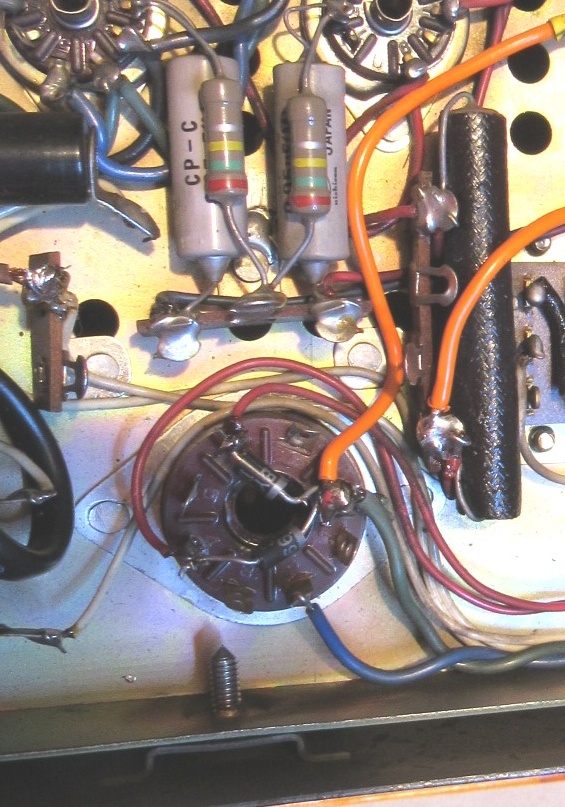

Als eerste twee diode's ter vervanging van de GZ34 geplaatst.
En daar loop ik tegen een probleem aan.
De types die ik gebruikt heb zijn fast recovery, de BY299 deze had ik nog op voorraad.
Wat de serie weerstand betreft kwam ik op 150 Ohm uit.
De spanning welke 300 volt moet zijn is bij inschakelen ruim 380 volt en loopt na een seconde of 20 terug naar 302 volt.
Heb ik dit probleem ook als ik de 1N4007 normal recovery ga gebruiken of kan ik beter de GZ34 blijven gebruiken.
Deze heb ik teruggezet en heeft dat probleem niet.

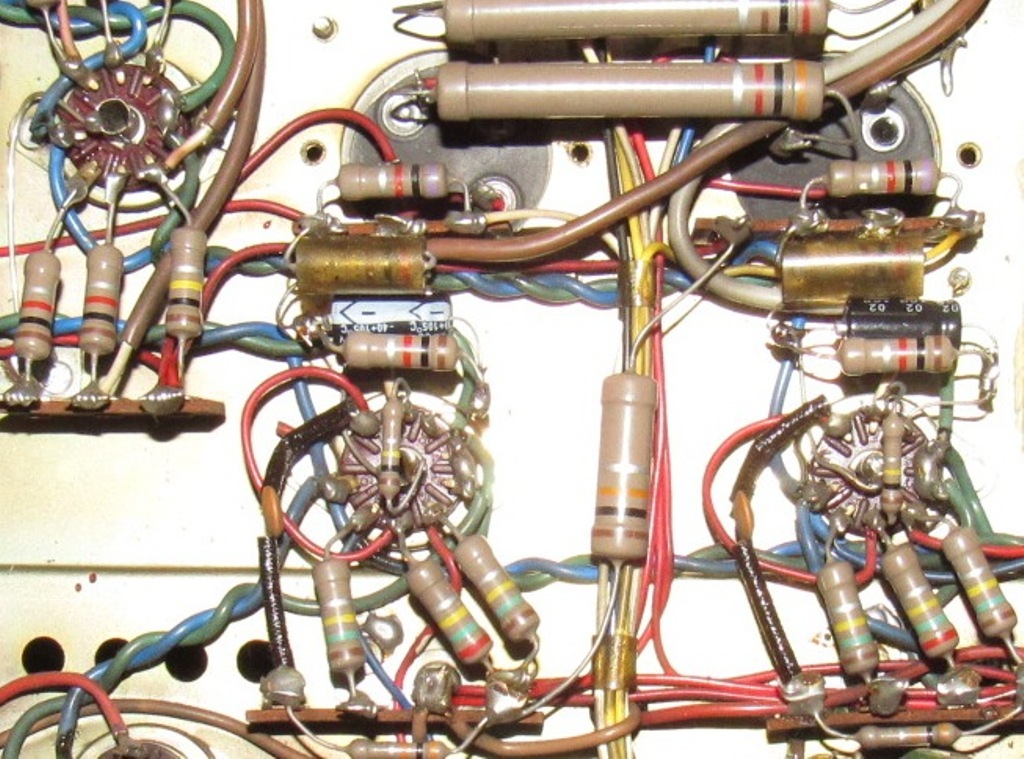

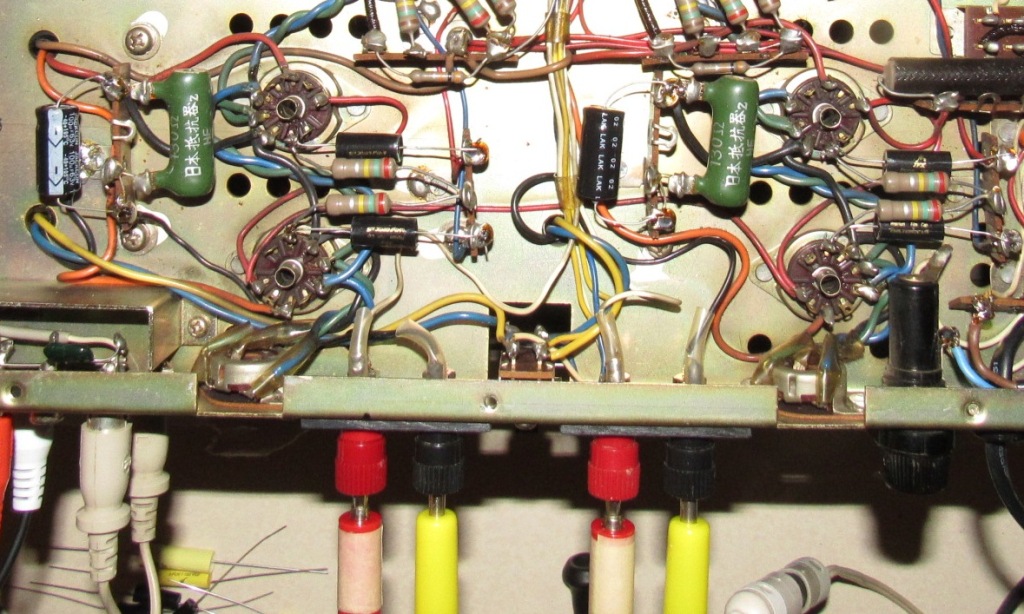

Enkele plaatjes.

Wanneer je Pentode schakelingen in ultralineair gaat werken, d.w.z. schermrooster aftakking op de uitgangstrafo op ongeveer 33% , dan krijg je ook triode geluid uit de eindtrap, terwijl er nog ruim 80% van het versterker vermogen overblijft.

Door de schermrooster tegenkoppeling wordt de uitgangsimpedantie, net als bij triodes, veel lager en krijg je een mooiere lage tonen weergave. Ook de vervorming neemt af. De rest kan je nog verfraaien door eenvoudige spanningstegenkoppling.

groetjes,
-=Kees=-

Ik weet even niet meer waar ik dat enkele jaren geleden op het www heb gelezen.
Men haalde de UGT's uit elkaar en blikte de blik pakketten om en dat verbeterde de
kwaliteit van de UGT's aanzienlijk.
Wel een geduld werk...
Tsja, een Penthode in triode schakelen geeft heel veel rendement verlies....
Je kan dan alleen met een betrekkelijk klein volume, net aan kamer vullend,
spelen, alleen met hoge rendement speakers.
Heel mooi voor licht klassieke muziek, b.v Mozart, maar minder geschikt voor
stevige digitaal opgenomen moderne muziek, b.v Dire Straits.
Met een aangepaste Philips HF 10 schakeling en de goede Philips UL UGT's
lukt dat een stuk beter. De toonregeling heb ik er niet meer in.
En dat gaat behoorlijk hard, zet als het moet een stevig geluid neer.
Cees.

Morgen begin ik aan de revisie.
Een verslag zal ik daarna hier plaatsen.
