AM modulator - technisch vaag

Aan het eerste scoop beeld te zien werkt er iets niet helemaal lineair.
rond T5 of T3, je ziet de harmonische daar , je zou daar met de basisweerstanden de boel kunnen optimaliseren.
Of komt dit probleem al uit een voortrap ?
Als je het probleem hebt opgelost, kan je de BD vervangen voor een echte HF tor, bijvoorbeeld een 2SC1307 zoals gebruikt op 27 wc.

Tjerk, ik had het scoopbeeld gemaakt n.a.v. de vraag van Cees. Is op de collector van T3.

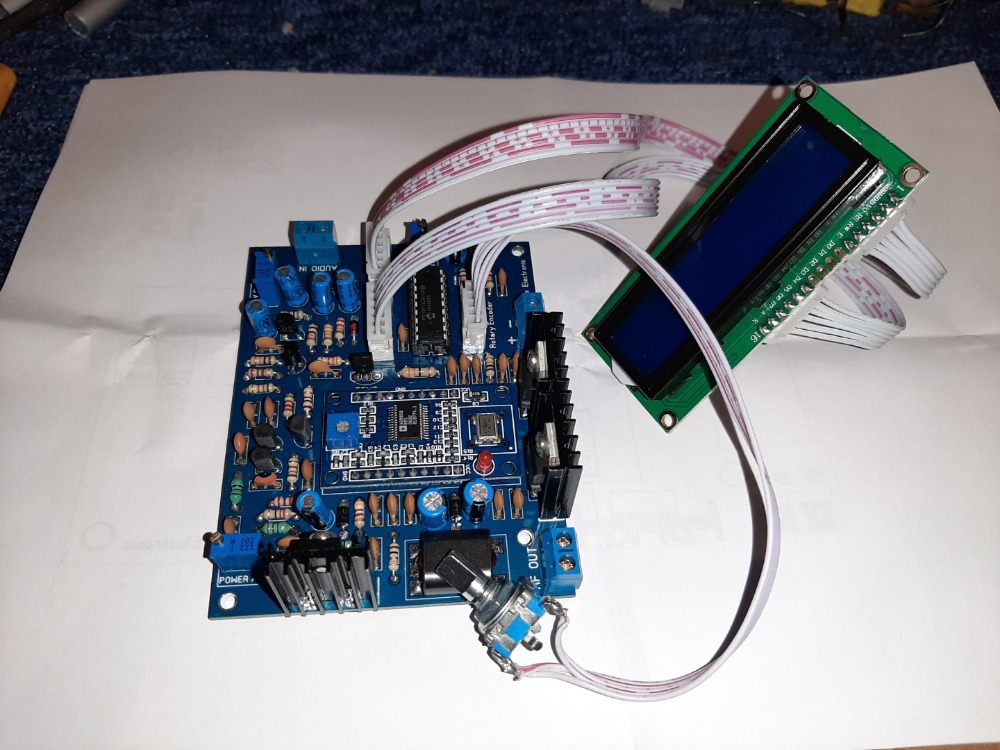

V.w.b. het schema, het betreft een oscillator rond een AD9850, het signaal daarvan wordt aangeboden op punt 'OSC'. DIS1 gaat naar een IC dat een display aanstuurt, en is input voor het modulatielevel. DIS2 gaat ook naar de chip, ik weet niet wat het doet, denk aan een temperatuurbeveiliging, wanneer hier 0V op wordt aangeboden is de zender effectief uit.
Volgens mij is het enige relevante deel van het schema voor mijn vraag de schakeling rond T3, T4 en T5. De werking hiervan ontgaat me deels.

Met vriendelijke groet, Marco.

Maar wat zie ik nu op de scoop? Welk punt? Amplitude? Basis van de BD135? Mooi gereverse engineered schema maar ik kan hier zonder context geen brood van bakken. Wel vraag ik me af waar die maffe kronkel van komt. Die mag er niet zijn. De eindtrap is lineair dus die troep komt ook in de antenne.

Hallo Tjerk!
Ik kan het scoopbeeld nog op de juiste tijdbasis opnieuw maken, maar het is echt 1485 kHz.
De schakeling werkt over de hele 522kHz .. 1620 kHz met praktisch zelfde output power.
Over het piekvermogenm, dat is idd zo en precies mijn probleem: er is geen piekvermogen meer, ook niet bij 100% modulatie, het level blijft constant.
Ik doe dit alles natuulijk op dummyload.
Mijn antenne staat idd in een woonwijk en met de 1 Watt PEP (toen die nog werkte) kwam ik er op de autoradio 10 km mee weg.

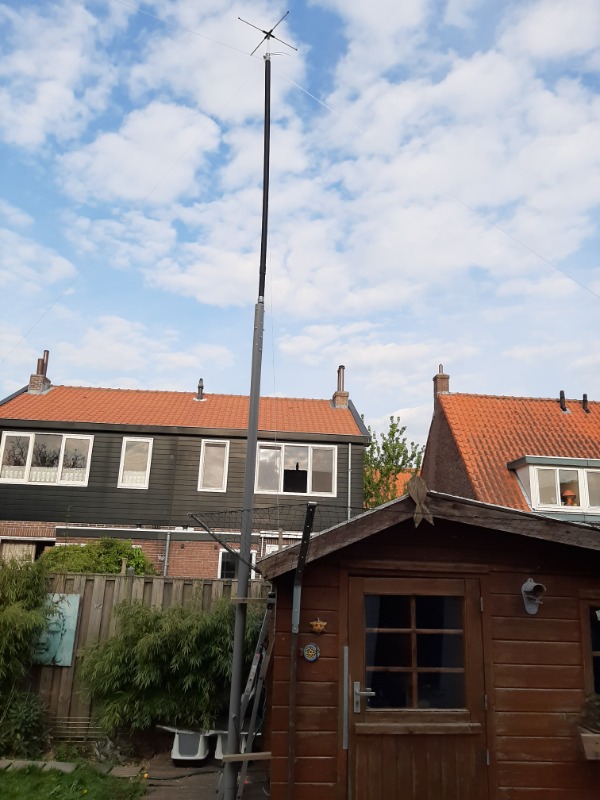

Beetje off-topic: mijn antenne is een halve-golf spoelantenne die ik met een veldsterktemeter heb gepiekt op 1485. De SWR is dan niet zo mooi (2.0), ik ga er nog een hairpin opzetten. Aardvlak is aardig goed met de nodige draden en kippengaas en aardpennen (alhoewel die denk ik wel beter kunnen).
Tussen de zender en antenne heb ik nog een 7e orde filter laagdoorlaatfilter gemaakt.

@Marco: Scoopbeeld zegt niet veel zonder context. Ik neem aan dat horizontaal 0.2 µs is? Dan is je carrier niet 1485 kHz want dat levert een periode van 0.67 µs op. Modulaat lijkt wel OK. Die BD staat als lineaire versterker geschakeld en als-ie niet op de juiste frequentie wordt aangestuurd gaat het fout.

Overigens, als je gaat moduleren zal je gemiddelde vermogen constant blijven. Min of meer. Je piekvermogen wordt vier keer zo groot bij 100% modulatie.

Wat ook helpt om je veldsterkte wat op te krikken is een betere antenne. Monopole van 60 m met een uitgebreid aardnetwerk is de rigeur dezer dage. Maar slecht realiseerbaar in een woonwijk, zie de escapades van United AM (1008 kHz) . Radio Veronica had een antenne van maar 17 m met een topcapaciteit. Werkte als een speer op 538 m (557 kHz, toen nog). Mag ook wel op zo'n goed aardvlak!

Cees, lang geleden!

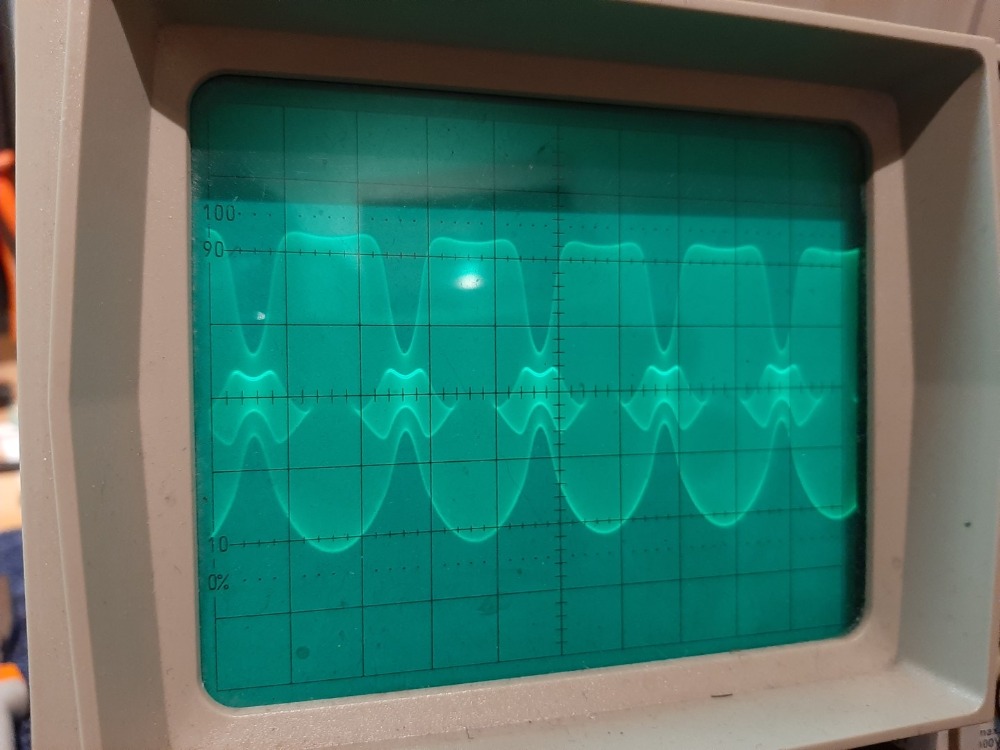

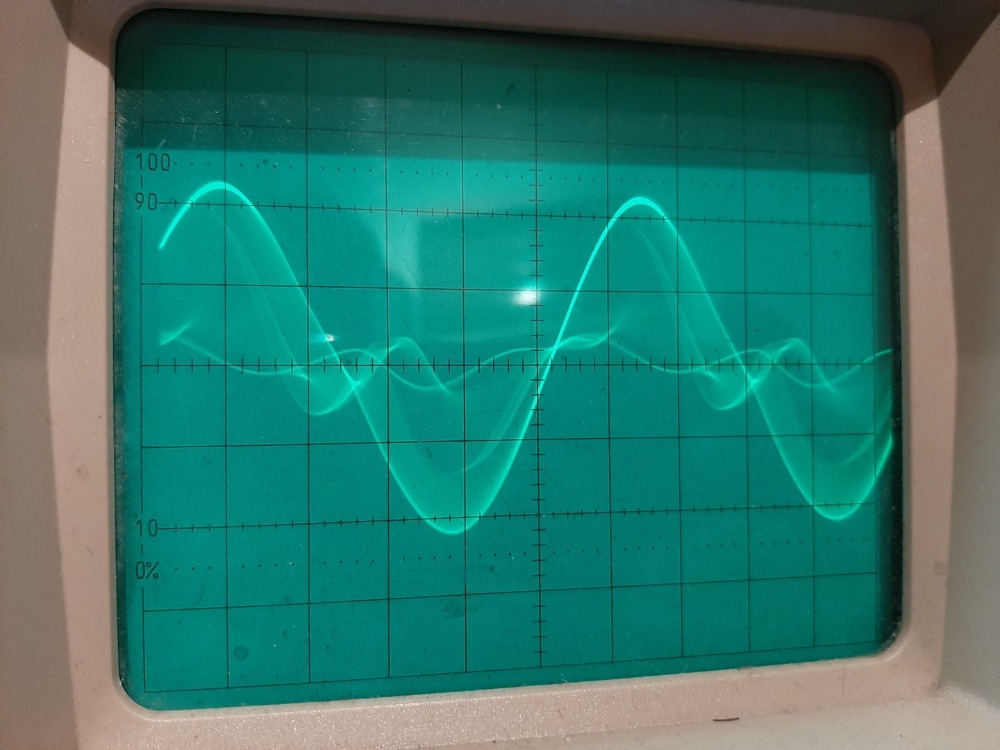

Ik heb hierbij 3 foto's van het scoop-beeld. Ik moet zeggen dat het beeld op de uitgang van de BD135 er fraaier uitziet.
Een foto is alleen draaggolf, een is met modulatie en eentje op LF instelling van de scoop.
