Philips B7X14A opstarten

Nouja, simpel, probeer maar eens de werking van een schakeling te achterhalen aan de hand van een bedradingsschema

Het chassis (en de rest van het toestel) is in elk geval identiek aan de B7X43A. Ik heb ze zelfs gezien met een overgeplakt stickertje... Welke andere toestellen hetzelfde chassis hebben, weet ikniet uit m'n hoofd - er waren een paar basisontwerpen die in diverse plano's gebruikt zijn.

Dat is een goed idee. Ik dacht dat men er na een bepaalde datum mee gestopt was om 'simpele' schema's te maken

Je kan zoeken op een B7X uit ongeveer het zelfde jaar, met meer of minder toeters :thumbsup:

Dit soort schema's vind ik begrijpelijker. Maar daar is men blijkbaar mee gestopt. Voor de B7X14A heb ik die niet kunnen vinden.

Dank je wel Erwin. Ik dacht ze aan de onderkant van de buisvoet te moeten zoeken.

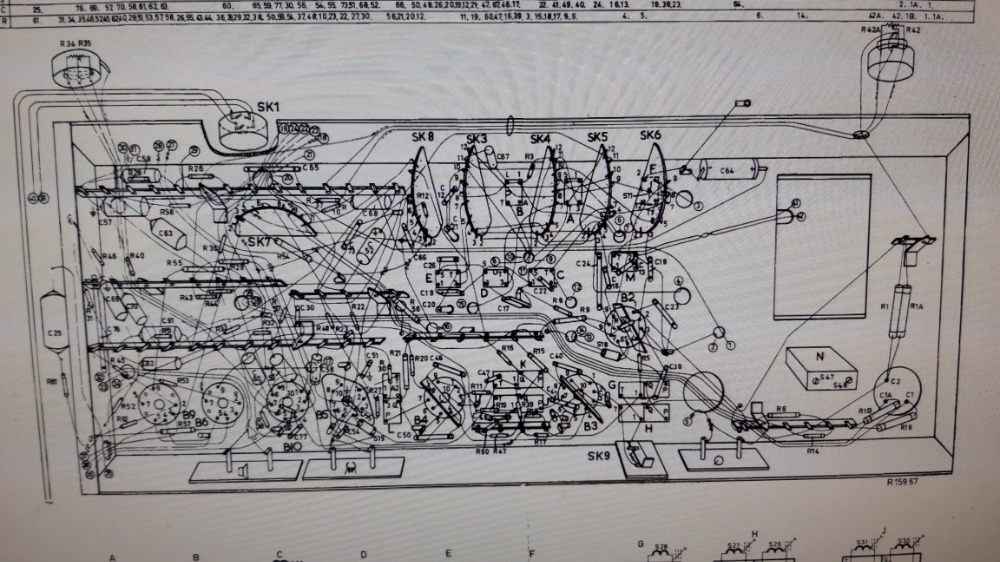

In oude(re) schema's was de gehele opbouw van de componenten naast een schema ook naar werkelijkheid nagetekend. Daar kon ik de meeste onderdelen goed op terugvinden.

Die zitten aan de zijkant (kant volumeknop) van het chassis. Aan de uitgangs transformatoren. Ze zien er zwart uit.
