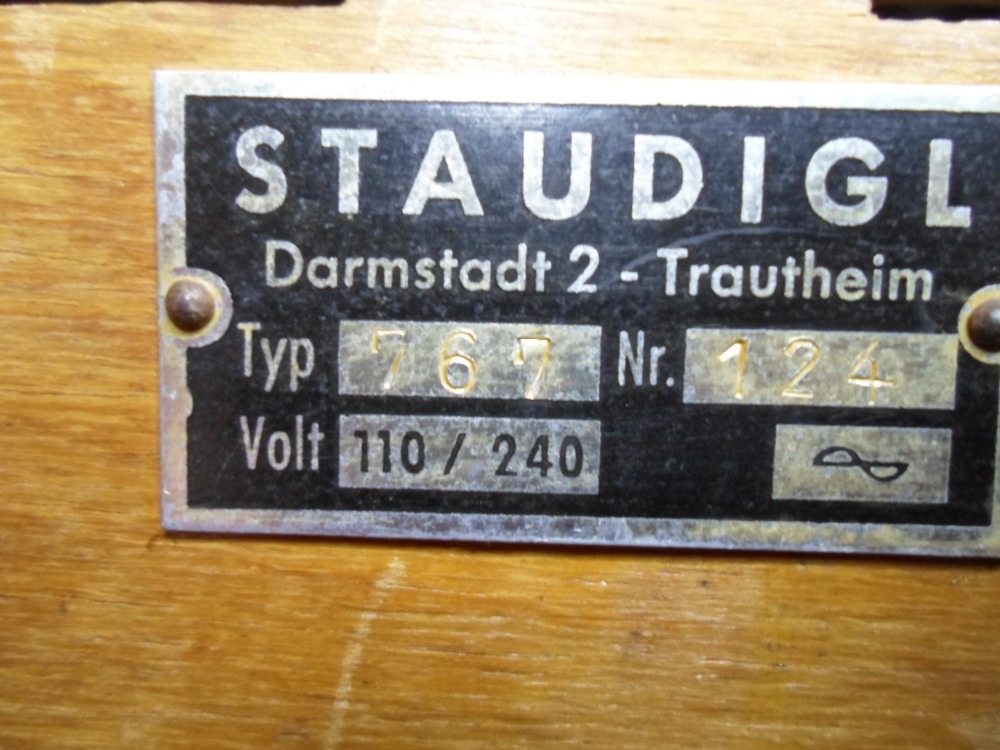

De Staudigl Standard I type 767 nr124 .

Bedankt voor het advies en vragen.

Ja Franc ik heb nu alle bruine bonbonnen gewisseld en ook de 4 electrolieten nadat ik hem eerst met een lamp uitgeprobeerd had. Het voltage zakte na iedere electroliet in mekaar.
Op de foto kun je ook zien dat de elektrolieten hun kruit verschoten hadden door het gaatje bovenop. De oude gelijkrichter B300C200 zit er wel nog in.

Alle weerstanden die ik gemeten heb zijn perfect. Op FM doet de radio het prima. Er zit een SABA UKW S5 unit in. Op AM nog niks, maar ik moet alle voltages van de ECH en EBF nog nalopen.

Voor de externe luidsprekers: Ik heb geen 9710s of 800ohm exemplaren liggen. Zal eens kijken of ik een 800 Ohm exemplaar kan bemachtigen, zou wel een elegante oplossing zijn denk ik. Ik wil ook proberen of ik een paar kleinere exemplaren links en rechts in de kast kwijt kan. Moet eens meten, ik heb nog kleine panasonic luidsprekers liggen van een jaren 1990 surround systeem.

Heren bedankt alvast.

Frans

Als je de 100 V. uitgang gebruikt, dan neemt een 800 Ω luidspreker 12,5 W. op. Een enkele EL34 kan 11 W. leveren. Zal net gaan. En anders de 70 V. uitgang nemen (als die er op zit), dan zit je met 6 W. wel goed.

Groeten,
Peter

Hoi Frans,

Ligt eraan wat je aan speakers hebt.
De 100V zal wel goed gaan met 800 Ohm speaker(s).
De 15 Ohm kan je hangen aan bv twee 9710 in serie.

Ik zou het gewoon proberen.
Is dit toestel gereviseerd?

Groet Frank

Ik meen dat de 15 v uitgang gewoon laag omig is
gewoon bvb een 9710 ph
bij PH PA versterkers is de 15 v ook voor 7.ohm
verstekers met de 100 v lijn 70-50-15 v
huub

Hallo Allemaal,

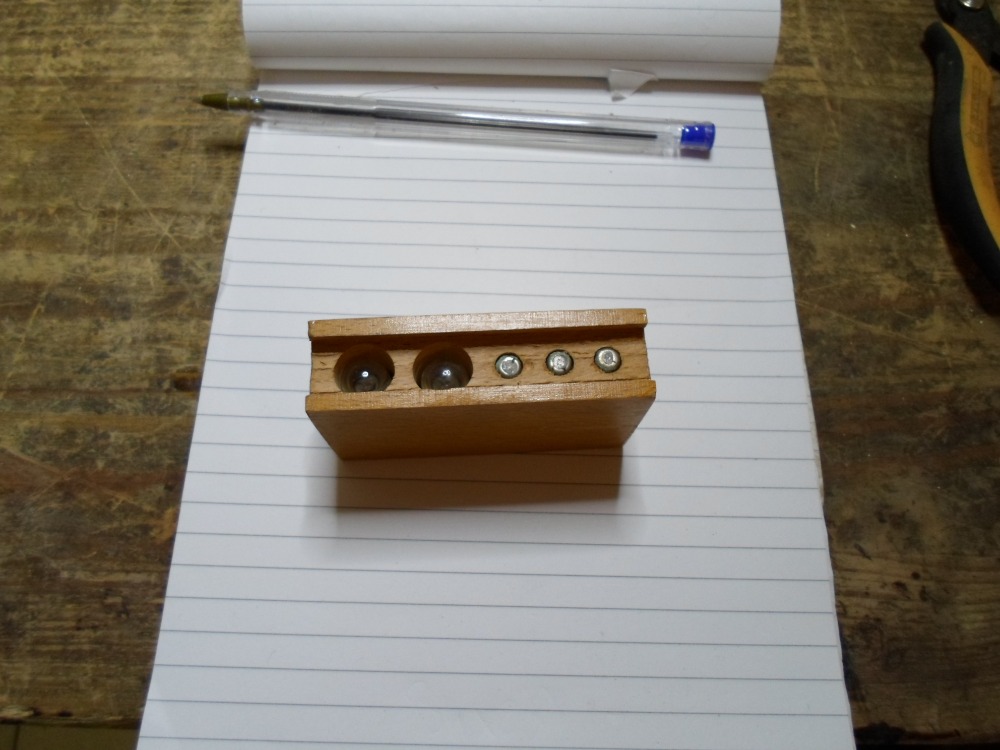

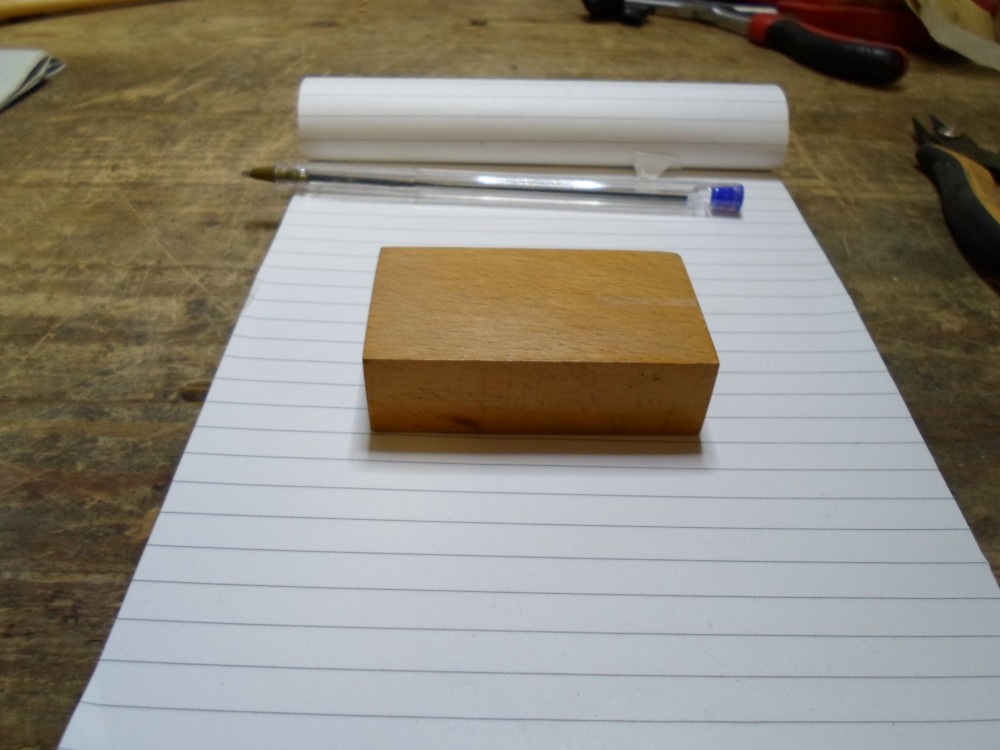

Verstopt in de linker bovenhoek van de voorkant van de schoolradio een blokje hout vastgeklempt mer erin twee lampjes en drie zekeringen.


Iemand nog een idee wat het gemakkelijkste is, de 15 ohm of 100Volt luidspreker uitgang?

groetjes
Frans

Hallo allemaal

Na de corona perikelen eindelijk de radio opgehaald.

Eerst maar eens kijken wie dit weetje weet . Wat zit er links boven op de voorkant van de radio verstopt? Niet allemaal tegelijk.

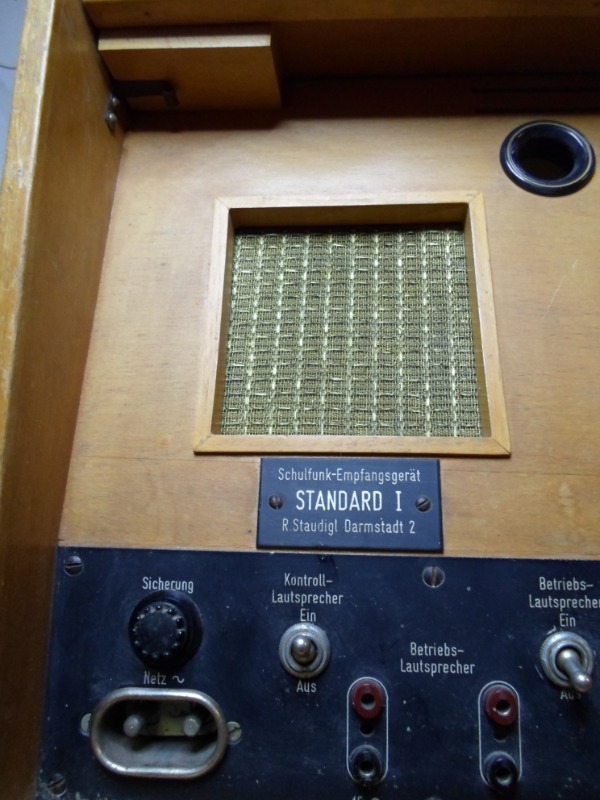

De radio is een schoolradio. Er zit een kleine luidspreker in van 3.5 Ohm. De externe luidsprekers kunnen op 100V of 15 ohm aangesloten worden. De EL34 is goed voor 11 Watt. Wat kan ik het beste aansluiten, Hopelijk binnen-in om hem een degelijk geluid te geven??

Er is geen schema te vinden van de 767. Heb wel het 667 schema wat, zeker voor het versterkergedeelte hetzelfde is. De 767 heeft een extra EF86 voor de "tonfilm" en "mikro ingangen.

Alvast bedankt.

FRans Maessen
