SBR R9/ PHILIPS B2X80U

Yup. Eén winding eromheen is zat.

Tjerk,

Bedoel je met een zwakke koppeling een koppeling via ferrietstaaf?

François

OK. Volg het manual (pagina 2). Toonfiets op 507 kHz. Afstem-C helemaal indraaien. Naald op 507 kHz afstellen indien nodig. S3 afregelen op max signaal (afstemming). S1 afregelen op max signaal. Meetzender op 1.63 MHz. Met C8 afstemming (naald) goed zetten. Met C6 max signaal. S1 (507 kHz) en C6 (1.63 MHz) optimaliseren. Als S1 niet meewerkt is er iets anders stuk. Max signaal meten met multimeter over C7. Meetzender zwak koppelen.

De scoop staat bij het onderste beeld op 2μs/div en de radio staat op 1.0MHz.
François

Het is me onduidelijk wat ik nu zie. Wat is de tijdbasis van de scoop? 1µs/div? Enne, is die piek op 0.68 MHz met de radio op 1.0 MHz?

Tjerk,

Het beeld dat ik in de foto’s laat zien is het beeld dat ik krijg op punt 2 buis1 Met of zonder signaal op het extra spoeltje rond de ferrietstaaf.

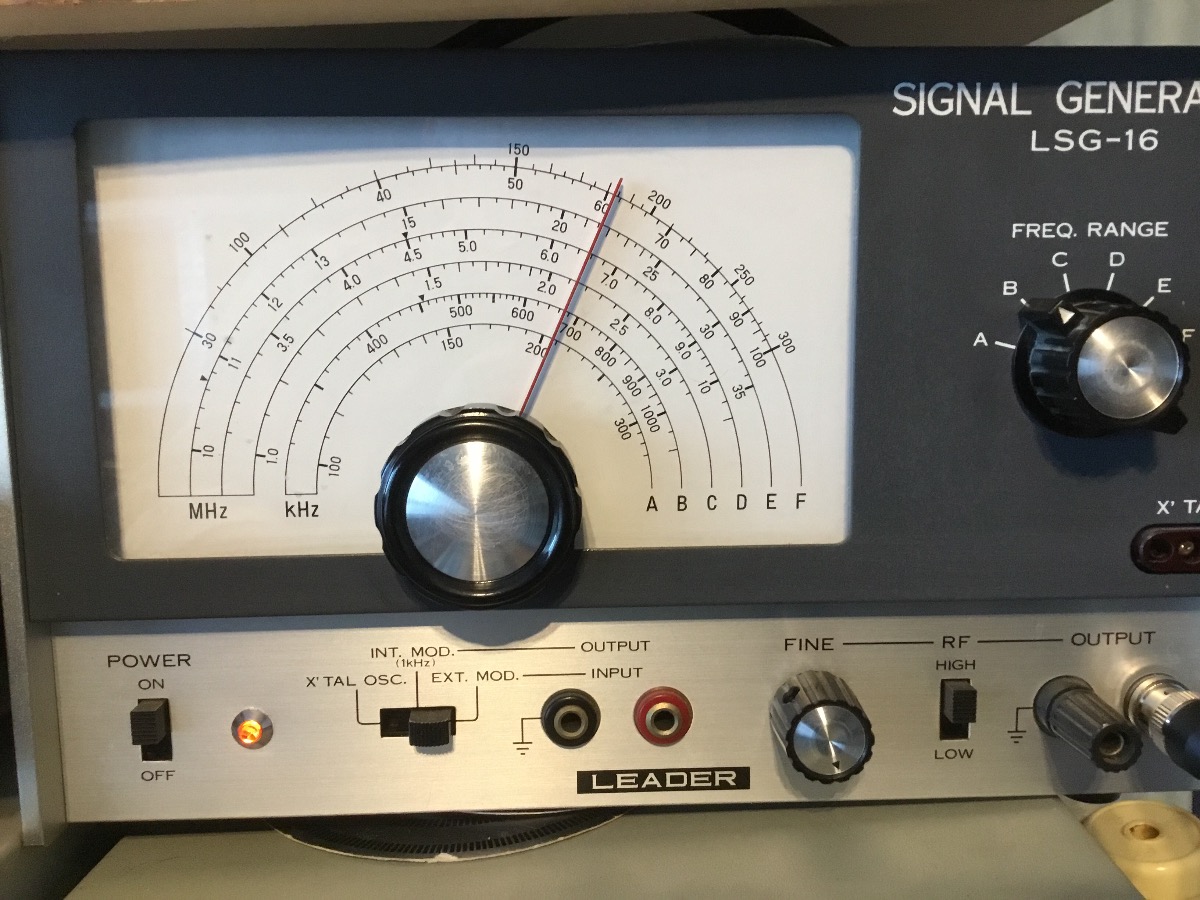

Een signaal van de meetzender op het spoeltje gaf geen verandering.
Enkel bij draaien aan de varco gaf een verandering.
Bij draaien aan de meetzender was er op sommige frequenties een licht ruis te horen in de luidspreker.
C23 was van in het begin aangesloten.

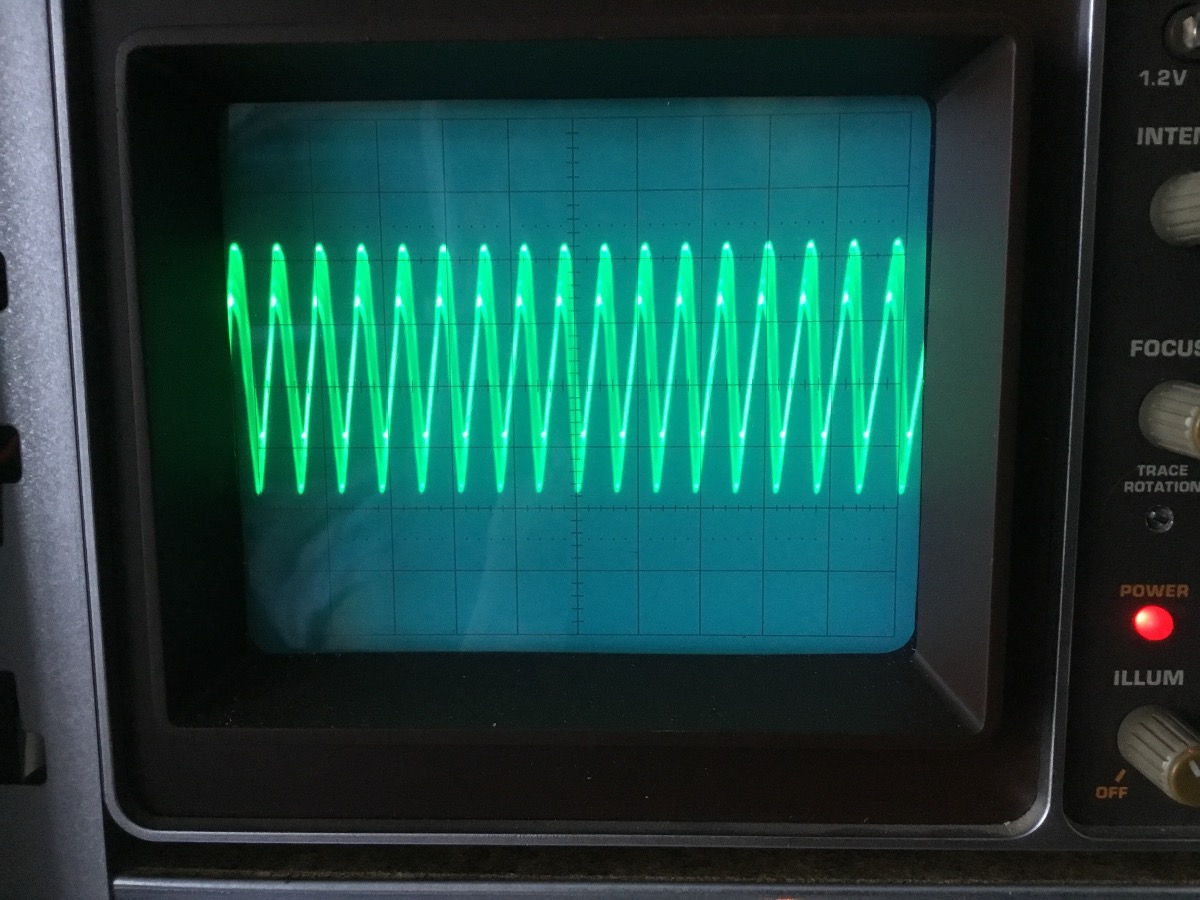

Varco op 1Mhz

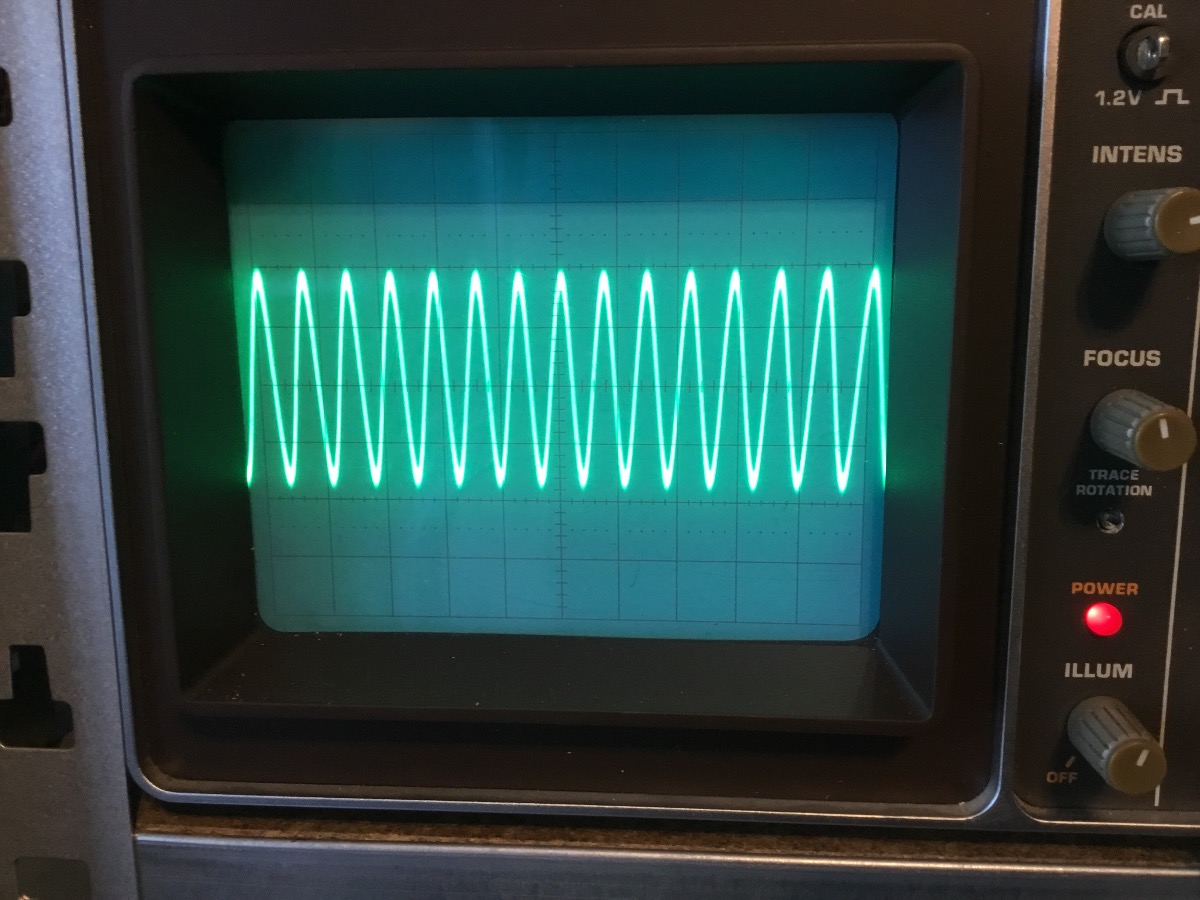

Varco op 1560KHz
De instellingen van de scoop zijn beide dezelfde.

Blijkbaar komt er geen signaal via de ferrietantenne binnen op deze manier, denk ik zo.

Nog in de bewerkingstijd even een bijvoeging.
Omdat dit gaat om een kring voor de buizen dacht ik, waarom de radio aanzetten?
Waarschijnlijk een redeneringsfout. De radio moet toch spelen!!
B1 verwijderd en de meting opnieuw gedaan met volgende resultaat.

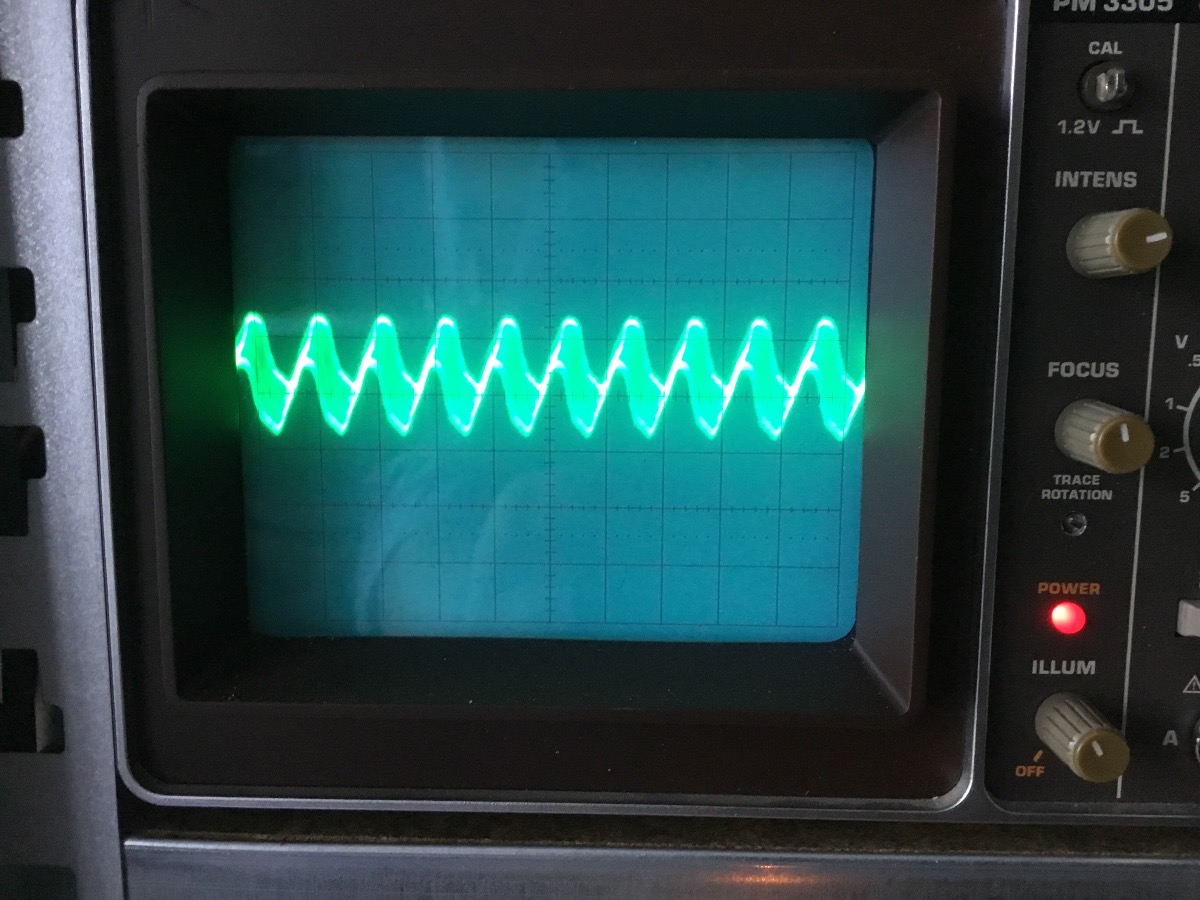

Dus een piek op de scoop bij 675KHz

Maar wat wil dit nu zeggen?

François
