Aanschaf Saba Freiburg 9 met draad aftandsebediening.

Dag Pierre,

Waar die C-74 zit kan ik zo niet zeggen. Er zit geen tekening bij zoals bij Philips dat je kunt zien waar die condensator zit. Volg eens de bedrading vanaf de uitgangstrafo om hem te lokaliseren.
Wat die geblakerde weerstand betreft, als ik het schema zo bekijk dan komt C-36 van 47 nF (47.000 pF) in aanmerking als fout.

Thijs

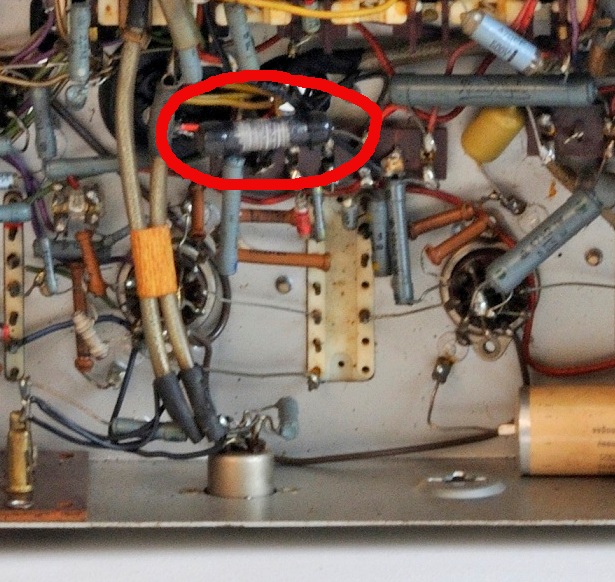

Het is een Draht-Widerstand, R68 van 470 ohm. Dat weet ik zeker want het is de enige die in de onderdelenlijst als zodanig is betiteld. Deze weerstand voedt de hele radio behalve het vermogensgedeelte. Hij is nog goed want anders zou er geen geluid zijn. De oorzaak moet een kortsluiting zijn, misschien een papiercondensator die is achtergebleven. Hoe dan ook, hij moet worden vervangen nadat de oorzaak is gevonden. Kandidaten hiervoor zijn C23, C35 en C36.

Pierre,
Als het toestel na 10min.gaat stinken moet je het niet meer aan zetten!
Het toestel moet eerst na gezien worden! om verdere schade te voorkomen.
Er zitten nog diverse papier condensatoren in die verdacht zijn en waar door
is de eerder genoemde weerstand verbrand.
Als de kennis ontbreekt niet zelf aan beginnen!

Groet Ton

@PE9ZZ..............hij heeft adelaarsogen die PE9ZZ

en nu weer even aandoen en met mn neus vlak op de draad ruiken? Of niet meer aanzetten?.....(de brand lucht treed pas na een 10 minuten op tot nu )

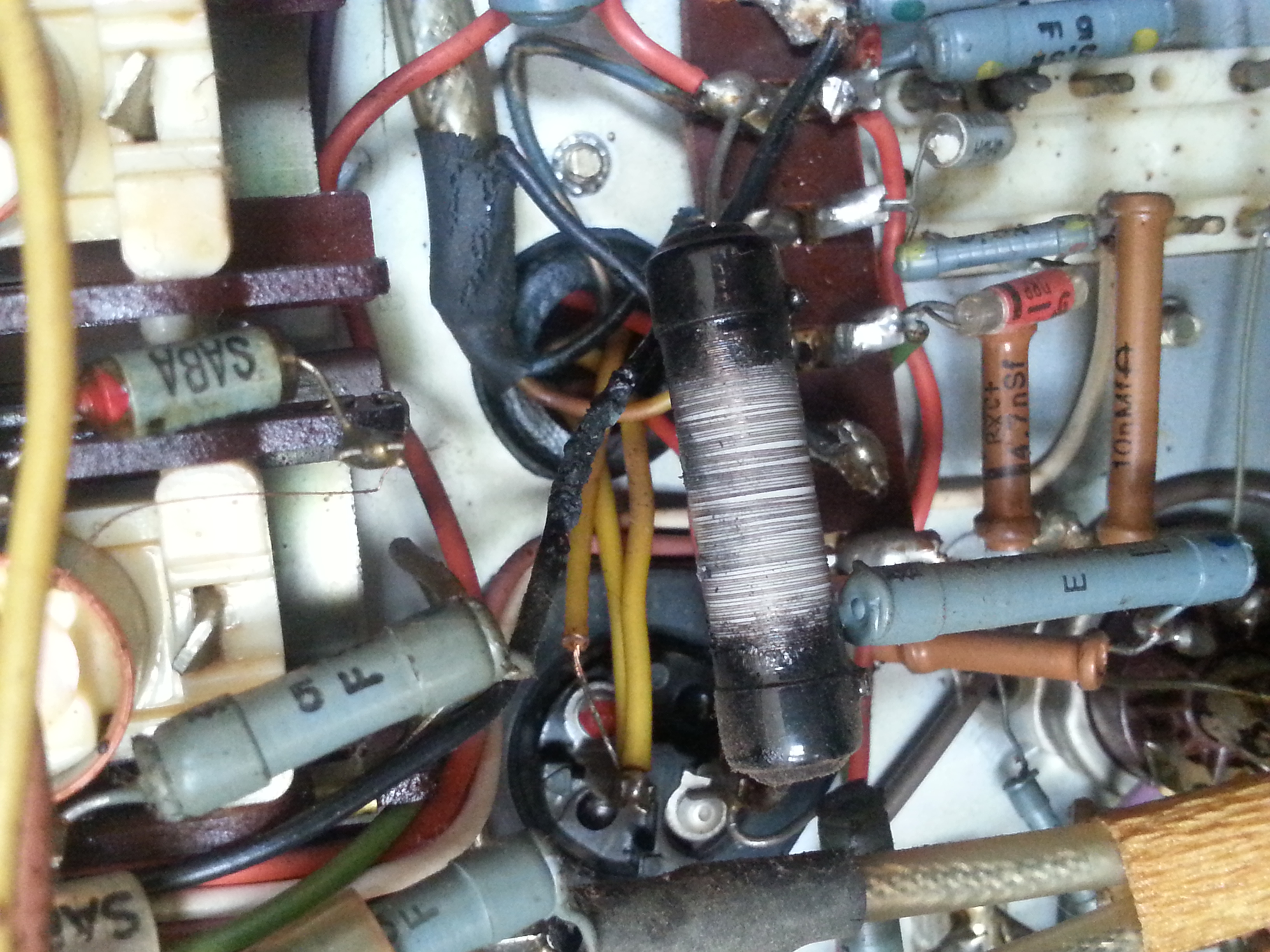

Ik zie intussen wel een grijs verbrande zwarte weerstand. Vlakbij (ik denk) Filter 3:



C74 moet aan pin#7 van Roe7 vastzitten, naar massa. Kan direct aan de buisvoet, maar ook aan de trafo. Vind hem niet terug op de foto.

@Thijs....thijs je kent mn lekenstatus ...wil je alsjeblieft mij laten zien waar die C74 zit? Je zou dat met een ingetekend pijltje kunnen doen door mijn serviceluik foto/ te printcopien en in te tekenen....wel effe gedoe....maar man ik lees nog geen tekeningen . En ik ben erg benieuwd waar dat onderdeel zit.
