Grundig 5010

Henk,

neem eens het schema mee naar Driebergen
en vraag eens Bernard Terlingen kan je vast veel over vertellen
Grt René

Niet alleen vreemd, bizar. In de US had je Sam's Photofart... euh... FACT, dat waren ook geheel opnieuw getekende schema's die je kon kopen. En dan maar hopen dat er geen fouten waren geintroduceerd (doorgaans meerdere per schema). Misschien is dit ook zoiets. Werkelijk geen flauw benul van wat deze nummering inhoudt.

Tjerk, het schema wat jij bedoeld heb ik ook. Maakt mij verder ook niet uit, maar vind het wel vreemd.

Ik heb twee andere schema's van de 5010, en die hebben een heel andere stijl van tekenen. Deze zijn van Grundig zelf (Reparaturhelfer en Schaltplan) en daar worden de pinnen helemaal niet genummerd. Ook de weerstanden hebben symbooltjes om het vermogen aan te geven. Jouw schema (van NVHR) heeft de bekende Duitse rondjes in plaats van boogjes als kathode en inderdaad een seniele pinnummering.

Effe zoeken naar bruikbare schema's dus.

De voeding van de radio is in ieder geval weer werkend, de 2 seleniumcellen laten zitten, waren allebei ter ziele en vervangen door een brugcel. De elco van nieuwe inhoud voorzien, ook nog wat andere vreemde bedrading verwijderd.

Tijden het testen en meten van wat spanningen kwam ik iets vreemds tegen op het schema, zie Schema Grundig 5010

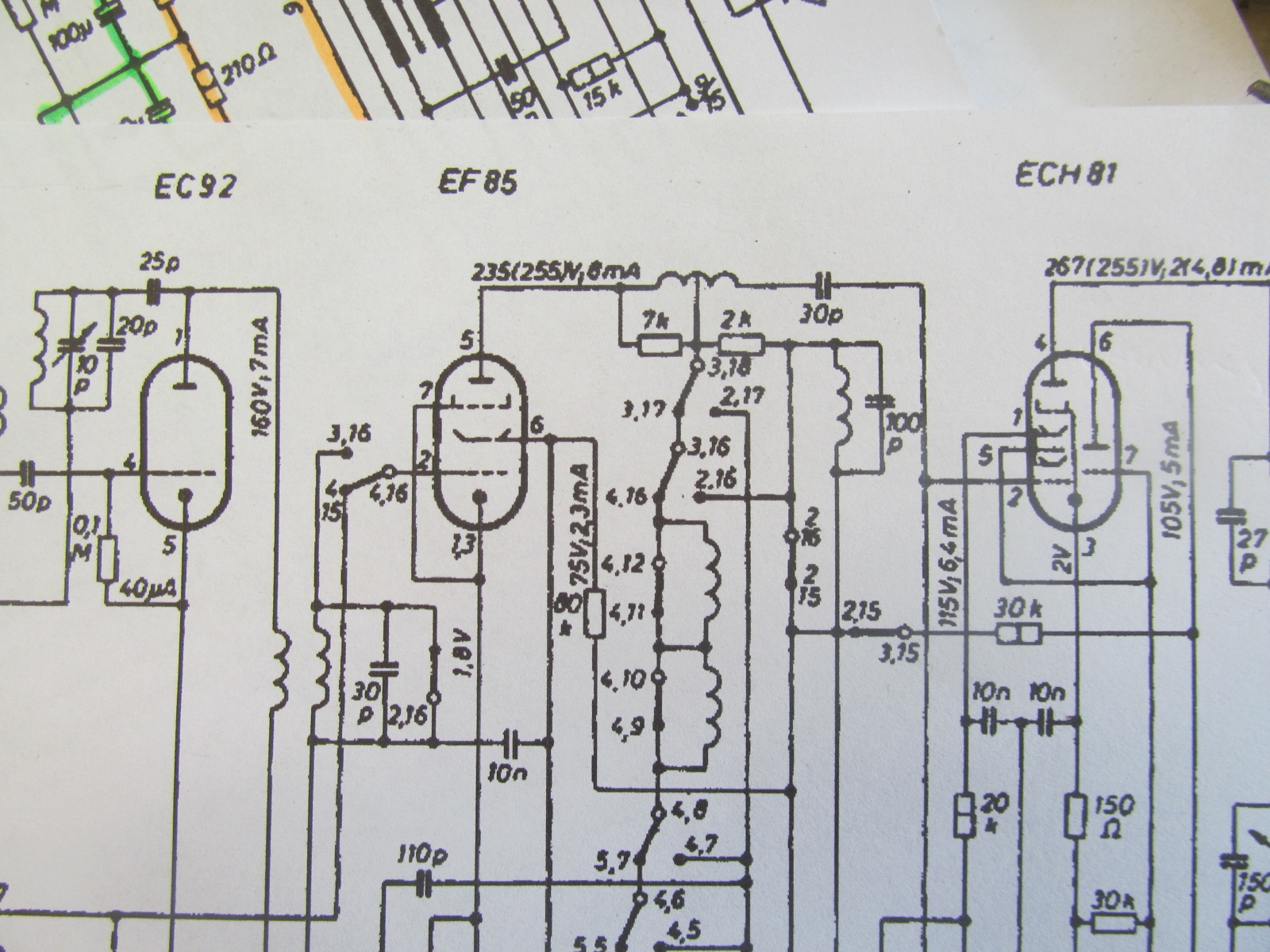

De pinnummermering van de buizen klopt niet. Grundig heeft de nummering door laten lopen op het schema, waardoor de Anode van b.v. de EF85 volgens schema op pin 5 zit. De kenner ziet denk ik gelijk dat het niet klopt, maar voor een minder ervaren iemand zeer onduidelijk. (De pinnen van de gloeispanning nummer worden overgeslagen)

Of is hier sprake van een Grundig standaard die mij onbekend is. Ik heb dit in ieder geval nog niet eerder gezien.

Henk

Hoi Henk,

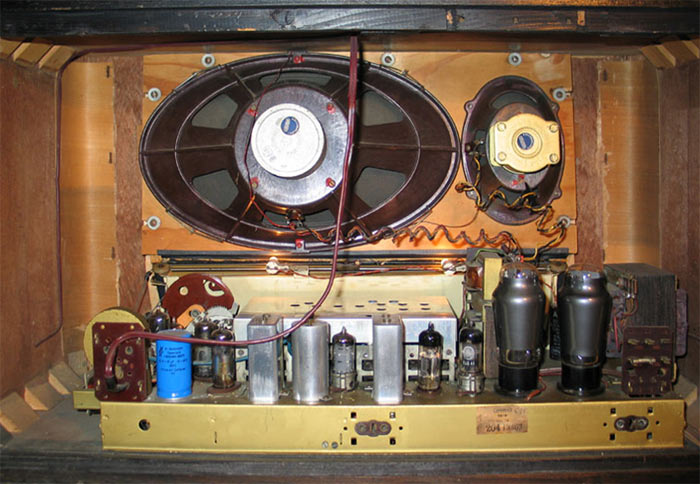

de staaf gelijkrichter zit achter de EL 12 die het dichts bij de voedingtrafo staat


Grt René
