Een nieuw project :

Om te proberen kan een oude EZ80, die je toch over hebt wel even.
Om te proberen, maar er moet wel een EZ81 in, als je hem langdurig wil
laten spelen.
Ook die weerstand mag je niet overbruggen, wel heel even kortstondig.
Succes verder vr gr Cees.

Dit is volgens het schema de boosdoener : de R1

Ik heb de condensator losgesoldeerd. De condensator zelf maakt geen sluiting.

Dus op Henk zijn advies de draden gevolgd.

Een leiding gaf sluiting, die volgende bracht me bij de lampvoet van de EZ 81 :




Hier maakte een stukje draad sluiting tussen 2 pennencontacten van de buisvoet.:woohoo:
Het lek lijkt boven water.....

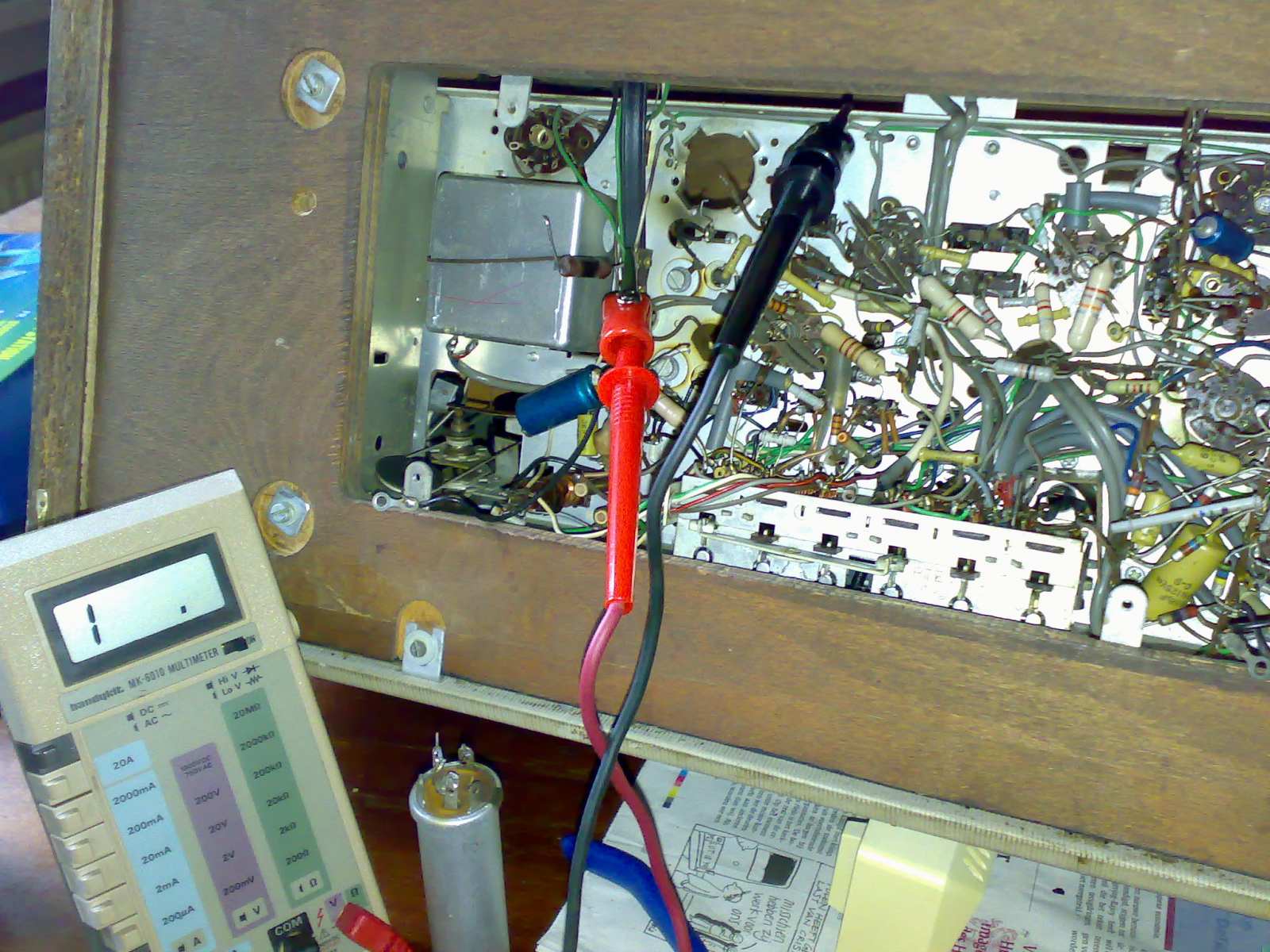

Nu geeft dit stukje bedrading ook een oneindige weerstand !

Ik heb de condensator weer teruggeplaatst. Spanning erop zonder EZ81, alles bleef goed....
Toen werd ik overmoedig, en plaatste de doorgebrandde EZ 81 terug.:duh:

Dat had ik moeten laten : er begon iets onder het chassis te gloeien.....:neeneenee:

Dit weerstandje dus :



Ik heb geen andere ( goede ) EZ 81 voor het grijpen. Ik heb een EZ80 geplaatst ( kan dit eigenlijk wel ?) en alles bleef gloei en brandvrij.....

De weerstand in kwestie even overbrugd en ik had wat FM ontvangst.....:woohoo:

Nu zoek ik naar een goede EZ81 ( of kan de EZ80 ook ?) en de opgegloeide weerstand.
Volgens het schema is dit de R1. Ik kan alleen geen waarde vinden hiervan.
Zie schemafragment hieronder.

Wie kan/wil me hieraan helpen ?

Ik denk dat ik op de goede weg ben.....

Laurens, je hebt gelijk. Maar Gino schrijft ook tijdelijk een stukje soldeer. Als de storing opgelost is dan heb ik nog wel de juiste smeltveiligheid voor hem.

Gr. Henk

Gino, de temperatuurszekering is géén lood maar gemaakt van Rose's metal of iets dergelijks. Dat is een legering die op ca. 90 graden smelt. Soldeer smelt pas op ca. 185 graden. Tegen de tijd dat de trafo die temperatuur heeft bereikt, staat die al te roken, of erger...
Het is verstandiger om ergens een zekeringhoudertje te plaatsen en een trage zekering van ca. 630mA te gebruiken.
Er bestaan ook echte overtemperatuurszekeringen, maar een glasbuiszekeringetje is volgens mij voldoende.
Ik heb ooit een A/K sluiting gehad in een kleine radio (normaal verbruik 50w). Het toestel trok zomaar 200w door één kortgesloten hoogspanningswikkeling. Bij een dergelijke fout lijkt het me waarschijnlijk dat de zekering zal springen.

Hi Gino, de afgaande draden zijn de draden die vanaf de elco de radio in verdwijnen. Het zijn de hoge gelijkspanningen die de buizen nodig hebben om te functioneren. je meet dus elk draadje tussen chassis en het draadje. Als je de pennen van de meter tegen elkaar houd meet de ) Ohm ofte wel kortsluiting. In de radio kun je wel enige Ohmse waarde meten, maar als de meter geheel uitslaat, ongeveer zoals de meter doet als je de pennen tegen el;kaar houd, gaan je daar verder zoeken. Je volgt de draad dan naar de diverse buizen, UGT, weerstanden, e.d. enz. Als je een sluiting ergens vind soldeer je die draad los en kijkt of de sluiting weg is, zoniet terug solderen en draad verder volgen.

LETOP, het kan ook in een buis, condensator , weerstand, spoel e.d. zitten.

Succes, je komt er wel
