Magic Eye !! Bouwen

Hoi Gino,

Vast een mooie versterker!

En dan nu: Raad de versterker! :kerstlala2

Groet Frank

Geinig concept....

Doet mij een beetje denken aan de seventies :

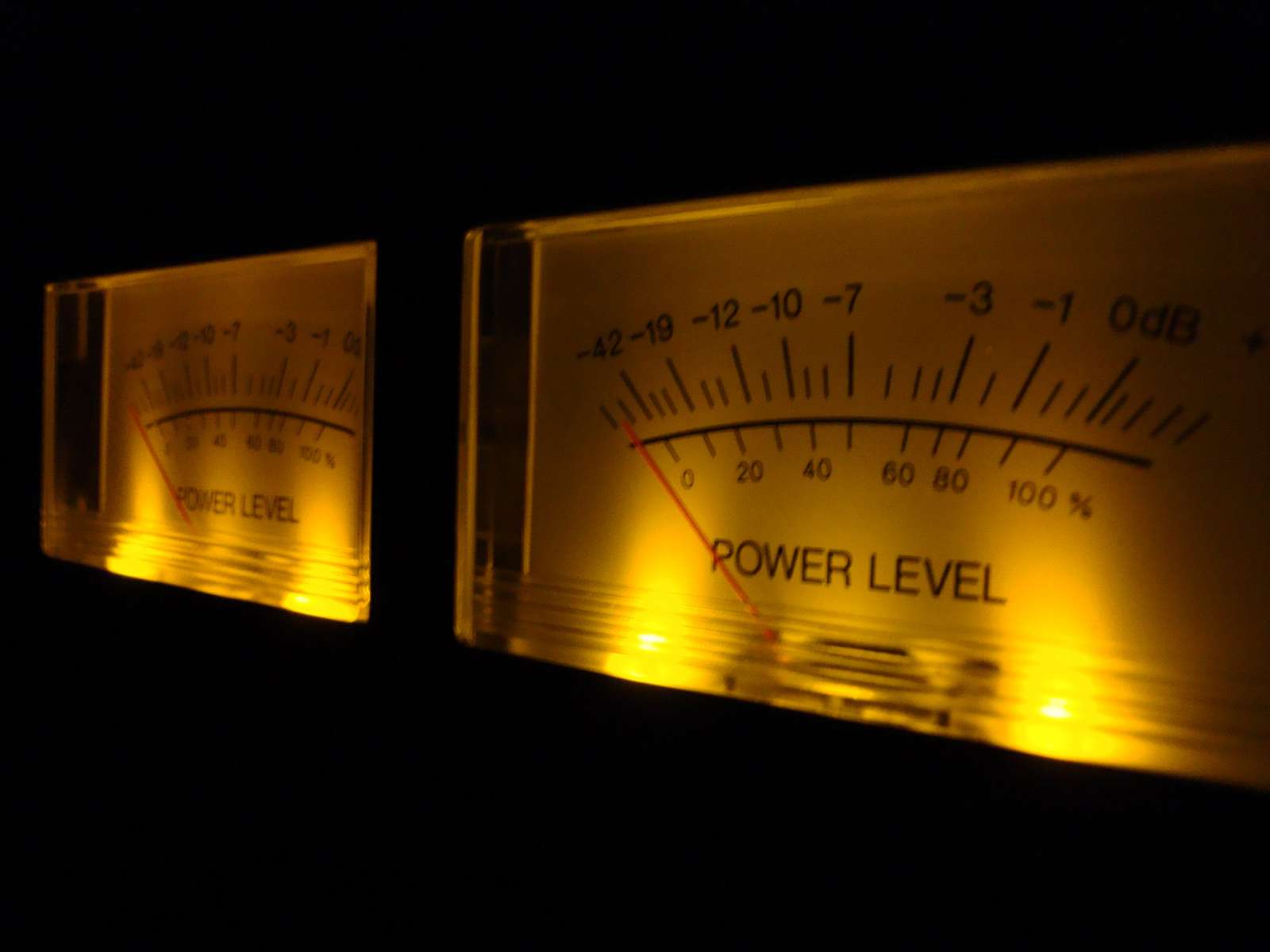

Ik moest en zou een versterker met VU meters hebben..... :lol:

Het voorversterkertje kan natuurlijk gemeenschappelijk zijn voor alle indicators. Ik zou daar (per kanaal) een ECF80 voor nemen, met de triode als kathodevolger geschakeld. Dan kun je elke indicator z'n eigen "diodepompje" geven, met afregel pot.metertje. Belangrijk voor de reactie- snelheid is de waarde van de condensator die parallel aan dat diodepompje komt. Als je daar iets aan denkt te hebben maak ik wel een basis- schema'tje voor je
Nico

Als je het schema van een willekeurige buizenbandrecorder van bijv. Philips of Grundig erbij pakt dan zie je hoe je een afstemoog als modulatieindicator moet schakelen.
Neem bijv. een ECC83 als voorversterker en daarachter een gelijkrichter die de modulatieindicator (afstemoog) aanstuurt. Het schema is zelf makkelijk aan te passen voor een ander afstemoog.
Aan de ingang een potmetertje schakelen om het juiste niveau in te stellen.
Op dezelfde manier had ik zelf ooit eens mijn zelfbouw versterker van twee keer EM84 voorzien, was wel een leuk gezicht.

Groeten,
Peter

Vandaag eens lekker op het net aan het loeren en kwam deze TUBE tegen,
Ik wil graag zelf ook eens zoiets bouwen maar deze is wel heel erg apart !

De eerste is erg mooi maar de tweede zo een wil ik graag eens bouwn , kan iemand mij vertellen waar ik een schema en alle onderdelen vandaan kan halen /kopen .

Prettige dag verder.

Mvgr Marc en Patricia.





Ps er staat een site bij waar je het kunt kopen maar ik koop het liever in nederland bij een bekende ...
