FM Detector B7X14A vs B7X43A verschil geluidskwaliteit

De spoel S43 ontbreekt volledig in het mono toestel trouwens. Er is ook geen gat in het chassis op die plek.

Dank voor je antwoord Peter!

De uitgang van de discriminator dempen met een condensator en weerstand ken ik. Bij vorige restauraties heb ik dat ook wel gedaan. Een condensator van ca 1nF en een weerstand in de orde van grote van 1 Mohm deden de truuk.
Bij deze heb ik dat ook overwogen, maar omdat de B7X43A wel mooi gebalanceerd speelt ben ik op zoek gegaan naar de verschillen. De B7X43A is in de mono stand ook niet extreem luid of bassig hoor. De schakeling die ik bedacht heb en gekopieerd brengt het FM niveau naar een acceptabel niveau. Misschien door de weerstand van 10kOhm en de condensator van 3,9 Nf?

schreef :

Dan is er nog de kring C46 en S43. Dit is een sperkring. De functie hiervan is mij niet helemaal duidelijk. Misschien om hogere frequenties te onderdrukken?

Is die niet afgestemd op 10.7 MHz? Om het residu hiervan om zeep te helpen?

De Elco C47, C53 en R17 dienen voor aanpassing op de vrij laagohmige ingang van de stereo decoder.
Door die laagohmige ingang vindt er ook enige demping plaats op de kringen van de discriminator.
Theoretisch zou het zonder stereo decoder niets uit moeten maken of deze aanpassing aanwezig is.
Dan is er nog de kring C46 en S43. Dit is een sperkring. De functie hiervan is mij niet helemaal duidelijk. Misschien om hogere frequenties te onderdrukken?
Dempen doen C47, C53 en R17 bij mono toestellen nauwelijks op het audio signaal, deze onderdelen zijn laagohmig vergeleken met de ingangsweerstand van het versterkergedeelte.

De stereo decoder zelf dempt het geluid ook behoorlijk, bij toestellen waar bij mono het signaal buiten de stereo decoder omgaat wordt het geluid duidelijk harder als je het toestel op mono zet.

De volumesprong tussen de platenspeler ingang en de F.M. komt doordat de zenders tegenwoordig veel meer uitsturen dan vroeger het geval was.

Overmatige basweergave bij mono toestellen kun je wat verminderen door een condensator van c.a. 1,5 nF in serie met de uitgang van de discriminator te zetten, eventueel nog een weerstand van 220 kOhm aan de condensator parallel zetten als het effect te sterk is.

Groeten,
Peter




Weer een vraagje voor de experts:

Het is weer winter dus ik heb de radio hobby weer aangepakt.

Zelf gebruik ik al tijden een B7X43A als "dagelijkse" radio. Mooi uitgebalanceerd geluid op de FM en op de PU ingang. Echt een fijne radio om naar te luisteren. Deze is door mijzelf gereviseerd. Alle weerstanden gecontroleerd en eventueel vervangen. Net als alle condensatoren.

Onlangs heb ik een hele vroege B7X14A aangeschaft. De FM-mono uitvoering van de B7X43A. Deze deed niks meer maar heb ik ook weer aan de praat inmiddels. Echter heeft deze op de FM hetzelfde probleem als ik al eerder met mono Philips radio's uit die tijd heb gehad. De FM is veel te luid en met veel te veel bas. Gewoon niet prettig om naar te luisteren. En het verschil met de PU ingang is mega groot.

Maar dit biedt wel zicht op een oplossing. Ik heb de beide schema's naast elkaar gelegd. Ze zijn nagenoeg gelijk op de FM detector na.
Bij de FM stereo radio zit een extra Elco in de detector uitgang (daar waar het signaal naar de versterker gaat).
Ik heb het over de Elco C47, de condensator C53 en de weerstand R17.
Ik heb nog een sloopchassis liggen van een B7X43A. En het spul vergeleken met de B7X14A. En daar zit inderdaad verschil.
Natuurlijk heb ik het schakelingetje even nagemaakt en in de B7X14A gezet. En de FM is dan veel rustiger. Veel meer op het niveau van de B7X43A.

Zijn er misschien experts die hun licht hier eens op willen laten schijnen? Zo leer ik iedere keer weer wat bij. De praktijk bewijst dat het werkt. Maar nu de theorie erachter nog!

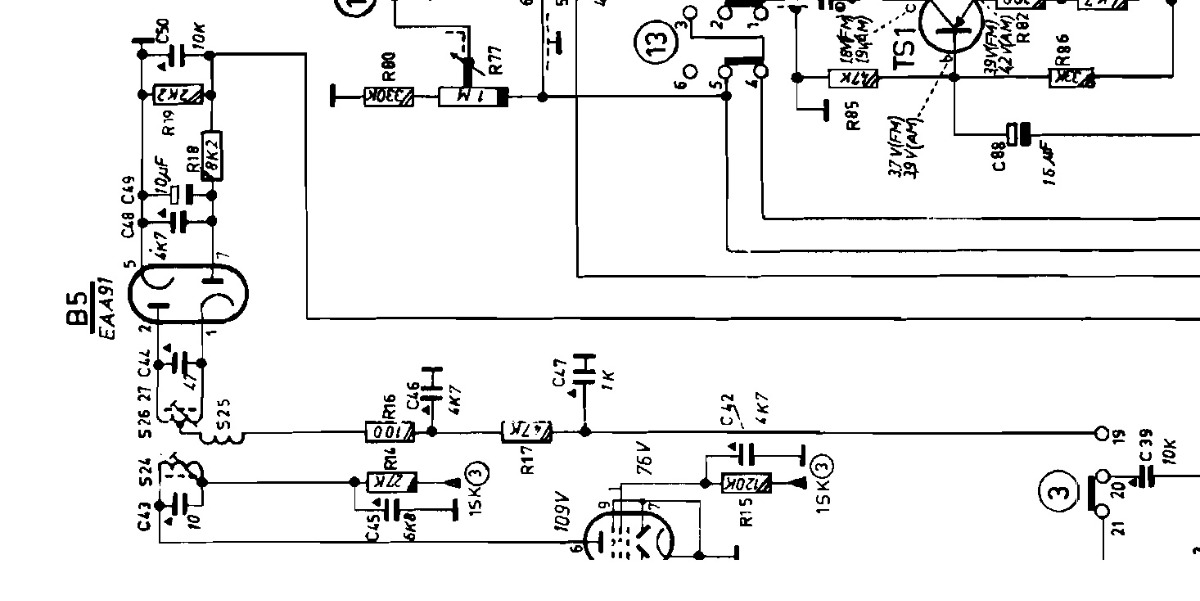

B7X14A (FM mono)

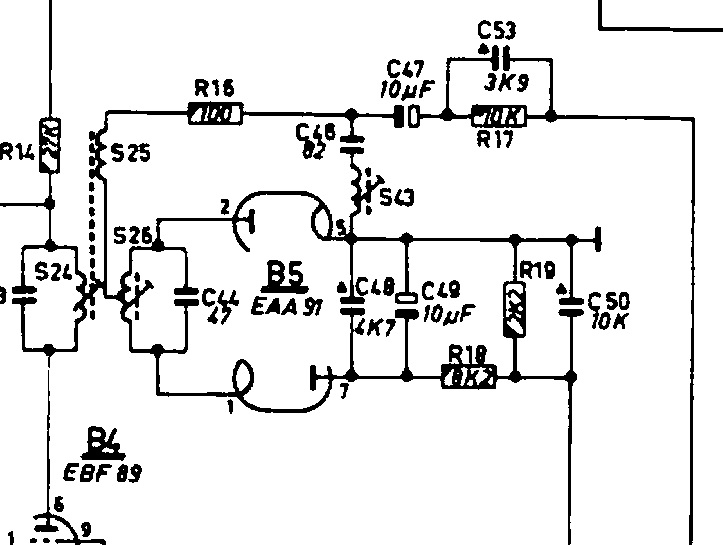

B7X43a (FM stereo)
