Welk ontwerp te kiezen?

Hoi Robert,

kun je in de tweede schakeling niet de GIT 80 trafo inzetten, deze heeft toch ook de mogelijkheid van kathode terugkoppeling?
Of zijn de specs minder?

 Ziet er verder niet verkeerd uit!

mvg Frank

ik heb wel EL 6 als buis gehad . zo als bvb el 34 .of ebl type
deze 5 is een lamp bulp zal wel zijn pouwer geven ook
EL 12 Spec dat is en speciaal volgens duits wat spec is
daar mee? mischien iets pittiger .?


huub

Dag Huub,

Dus je noemt de EL6 een buis maar de EL5, waarvan je zelf schrijft dat je die niet van uiterlijk kent, een lamp? Nou ja, zo ken ik je ondertussen wel, dus ik kan er wel om lachen.

De EL5 ziet er vrijwel hetzelfde uit als de EL6. De EL5 is een fractie minder hoog en een fractie minder breed dan de EL6. Elektrisch gezien is de EL6 gevoeliger dan de EL5. Met de EL5 is in balansschakeling en bij normale voedingsspanning (ca. 275 V) weer iets meer uitgangsvermogen te bereiken dan met de EL6.

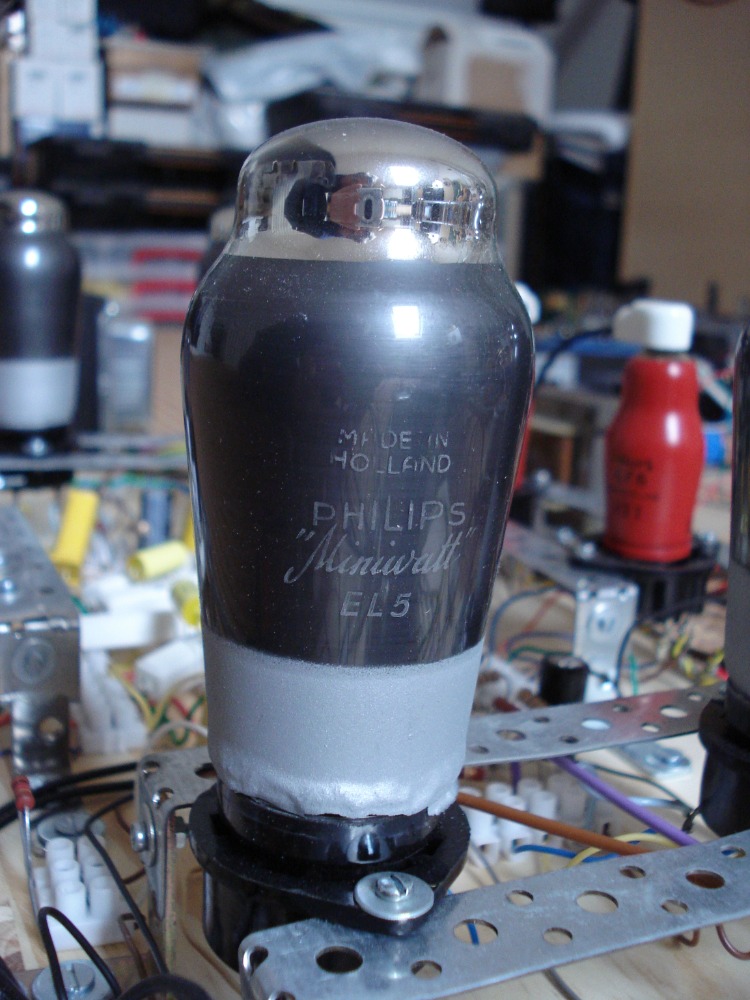

Bijgaand nog een foto van één van mijn exemplaren (ooit gekocht bij Radio Ster in Den Haag; deze uitvoering met grijze kraag heb ik nog steeds nergens anders gezien).

Ik ken EL 5 niet van uitzien .LAMP
EL 6 en EL 12.buizen  wel el 34 type uitzien
El 6/12 zijn gelijk kunnen ook wel voor el 5 denk ik zo
duits el 12 spec .....IK wil geen LAMPEN maar buizen
Huub

Vorige maand heb ik 8 sloop-/donorchassis kunnen kopen. Het chassis van een Philips 847A en het chassis van een Erres KY457 wil ik gaan gebruiken voor een stereo balansversterker met 2 x EL5 (met dus één chassis per kanaal; de beide chassis zijn identiek).

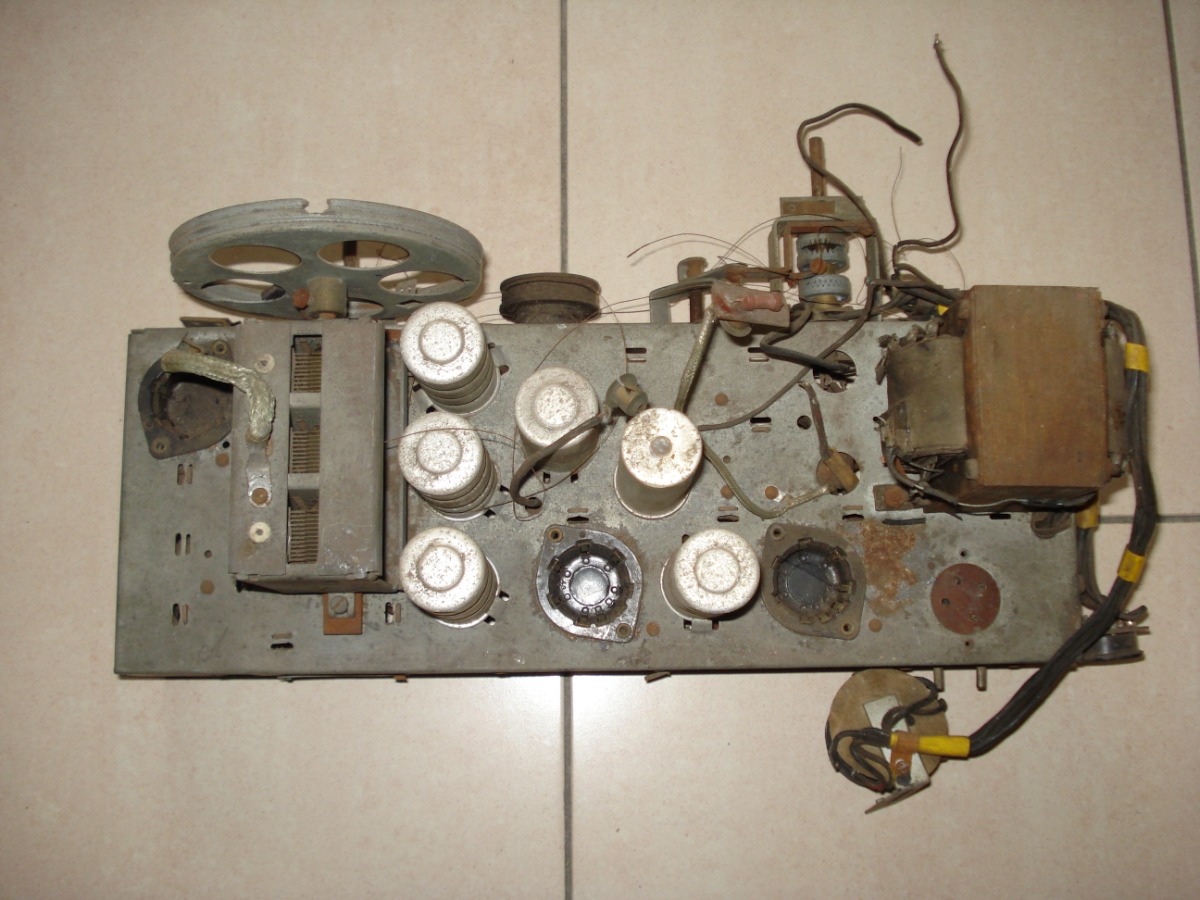

Bijgaand een foto van een (nog niet gestript) chassis en twee voorlopige schema's. Ik denk dat ik ga kiezen voor de ultra lineaire variant maar ben er nog niet helemaal uit.

Nog wat opmerkingen bij de varianten:

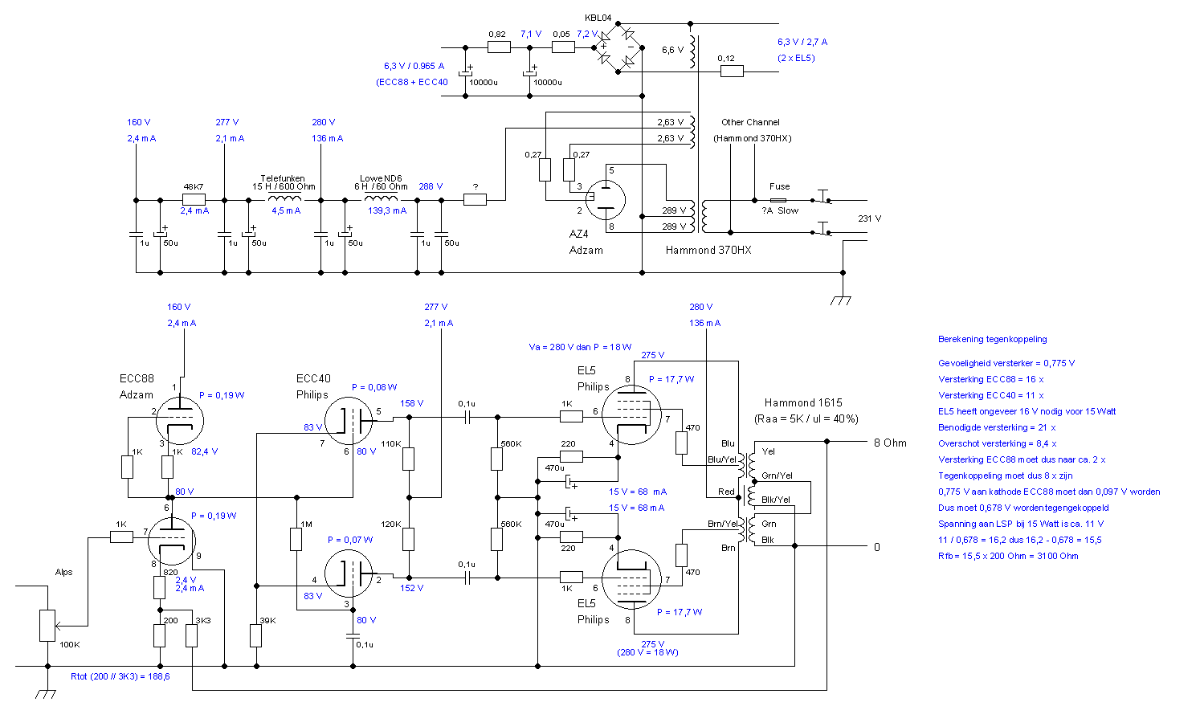

Variant ultra lineair

De keuze voor de ECC88 is vooral ingegeven door de lage anodespanning die dit type nodig heeft, en dat weer om de 1e trap zonder scheidingscondensator aan de fasedraaier te kunnen koppelen (voordeel: een stuk minder kans op instabiliteit door de tegenkoppeling). De fasedraaier heb ik afgeleid uit een schema in de Philips datasheet voor de ECC40. De anodespanning (Vak) van de EL5's ligt met 260 V een fractie boven het maximum van 250 V maar dat durf ik wel aan (n.b.: Vkg2max van de EL5 = 275 V). De eindtrap zal vanwege de relatief hoge ruststroom (vrijwel?) volledig in klasse A opereren. Dat is bewust gedaan omdat de uitgangstransformator maximaal 15 Watt kan produceren.

Of mijn beredenering/berekening van de tegenkoppeling helemaal klopt, weet ik niet zeker maar ik zal sowieso tijdens het bouwen nog wel uitproberen wat de beste waarde voor de tegenkoppelweerstand is.

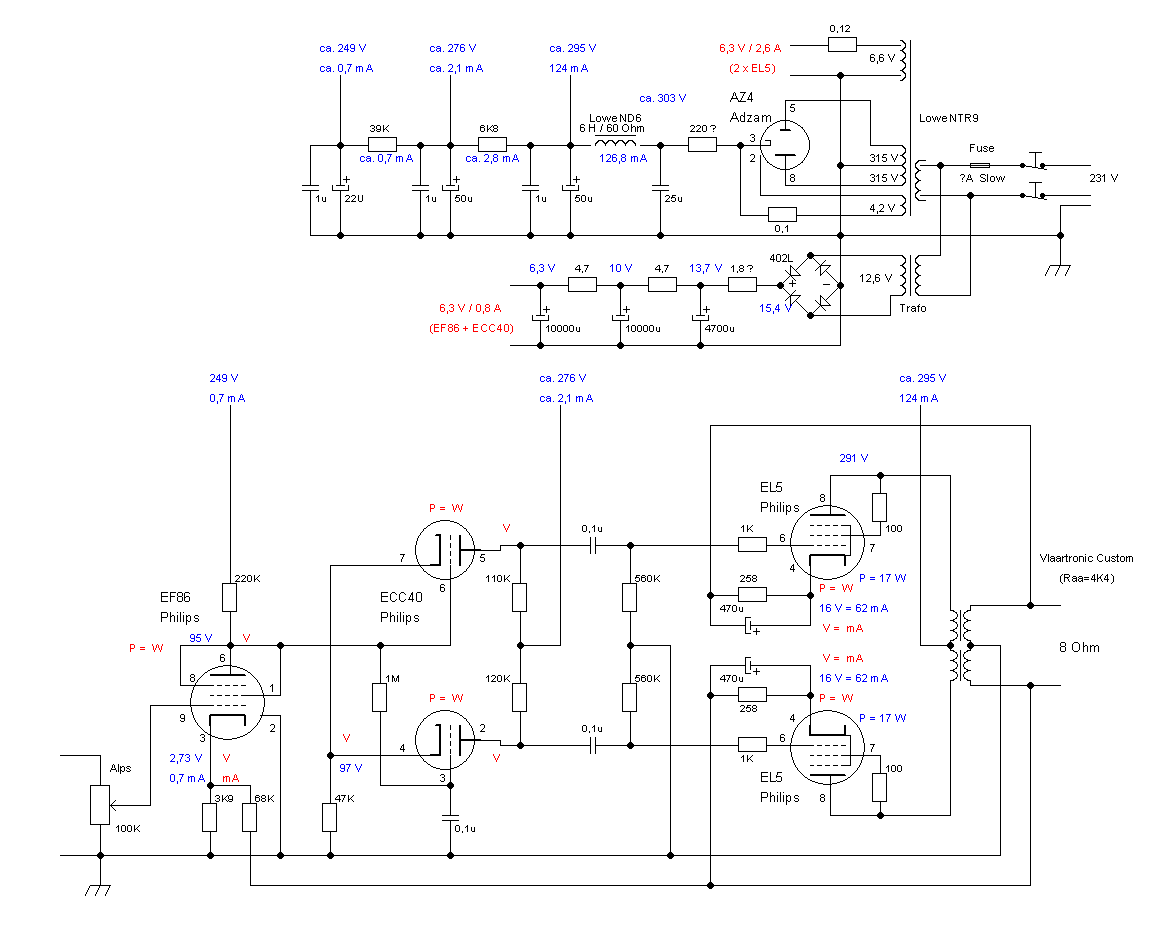

Variant triode

Hier heb ik in de 1e trap gekozen voor de EF86 in triode schakeling. Met Ra = 220 K en een iets hogere waarde voor de gemeenschappelijke weerstand van de ECC40 kunnen ook hier de 1e trap en de fasedraaier zonder scheidingscondensator aan elkaar gekoppeld worden.

De versterkingsfactor (mug1g2) van de EL5 in triode schakeling is 11 dus Ri zal dan ongeveer 1300 Ohm zijn. De uitgangstransformator is daarom qua primaire impedantie eigenlijk net iets te laag maar in triode schakeling luistert dit minder nauw dan in pentode schakeling. De uitgangstransformatoren (jaren geleden laten maken door Vlaartronic voor een balansversterker met 2 x CL6) hebben een centre-tap op de secundaire, bedoeld om te kunnen tegenkoppelen op de kathodes van de eindbuizen.
