DIY Stereo VV gebaseerd op ontwerp Marantz 7

@Bert ,
jouw 300 Ohm of 270 zal best voldoen, buisvoetjes voor chassis montage kan ik je niet aan helpen.
Je kan ook 1 keer ECC81 nemen, met een noval buisvoet.
Elektroden systemen van beide buizen zijn gelijk.

Het grappige van dit versterkertje is dat de absolute fase wordt omgekeerd, en dat Huub
dan de polariteit van beide speakers moet omdraaien, omdat hij het anders hoort :lol:

Denk dat met EG92 de versterking te laag is
neem toch ECC.83./.82 vier maal
twee per kant . ik ga toch liever voor 83 mooier geluid
huub

Oké,
Het voordeel is dat ik alles in huis heb om een dubbele (stereo) met EC92 buisje te bouwen op twee buisvoetjes voor de EC92 en de weerstanden 220Ω R12 en R9 na.
Kan ik in plaats van de 220Ω weerstanden ook 180Ω 0f 300Ω gebruiken?
Om nu twee buisvoetjes plus vier weerstandjes bij de jukebox-revival te bestellen voor een totaalbedrag a 2,60 € gaat me te ver, dan ben ik meer aan verzendkosten kwijt dan aan de benodigde onderdelen.
Dat combineer ik dan wel met een bestelling als ik weer eens wat meer nodig heb.

Hoi Bert,
Die weerstand bepaald de versterking (gain) en de hoeveelheid tegenkoppeling.
met 1 weerstand van 330k had ik 6X spanningsversterking.

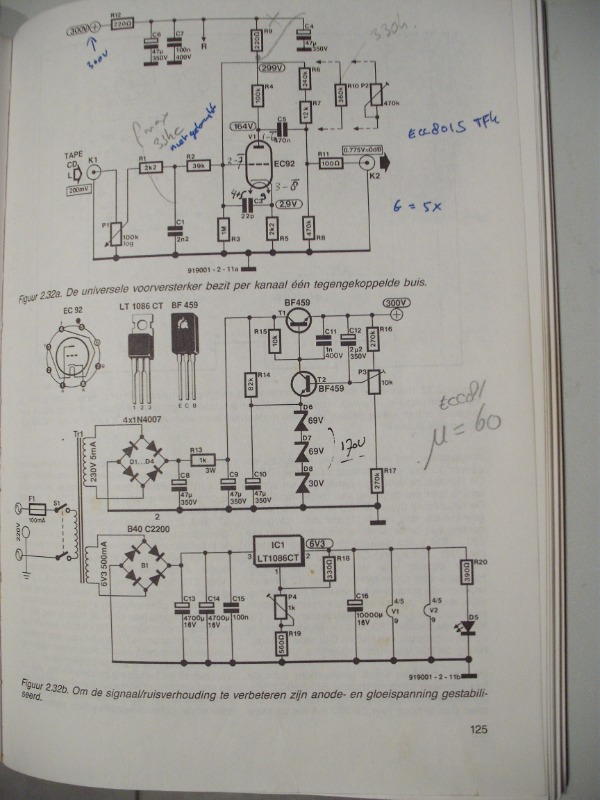

Bij deze het schema van de gestabiliseerde voeding, stroom aan de hoogspanningskant is zo laag dat het met een klein voedingstrafo'tje afkan.

Dag Cees,
Inderdaad een leuk eenvoudig voorversterkertje wat ik wil gaan bouwen.
Het schema plus de gecorrigeerde fout van R9 is mij duidelijk.
Hoe moet ik R10 en P2 zien?
Zijn dat twee andere opties in plaats van R6 + R7?

Dank je Cees, nu zie ik het pas goed. Logisch eigenlijk...

Jac
