is het op te lossen met "low profile "elko's of is je ringkern ook te hoog ?
Leuk concept die spanning-cascade...
Anders de elko's met hun snuit door de bodeplaat laten steken,de bodem staat toch op rubber poten ,vanaf de grond.

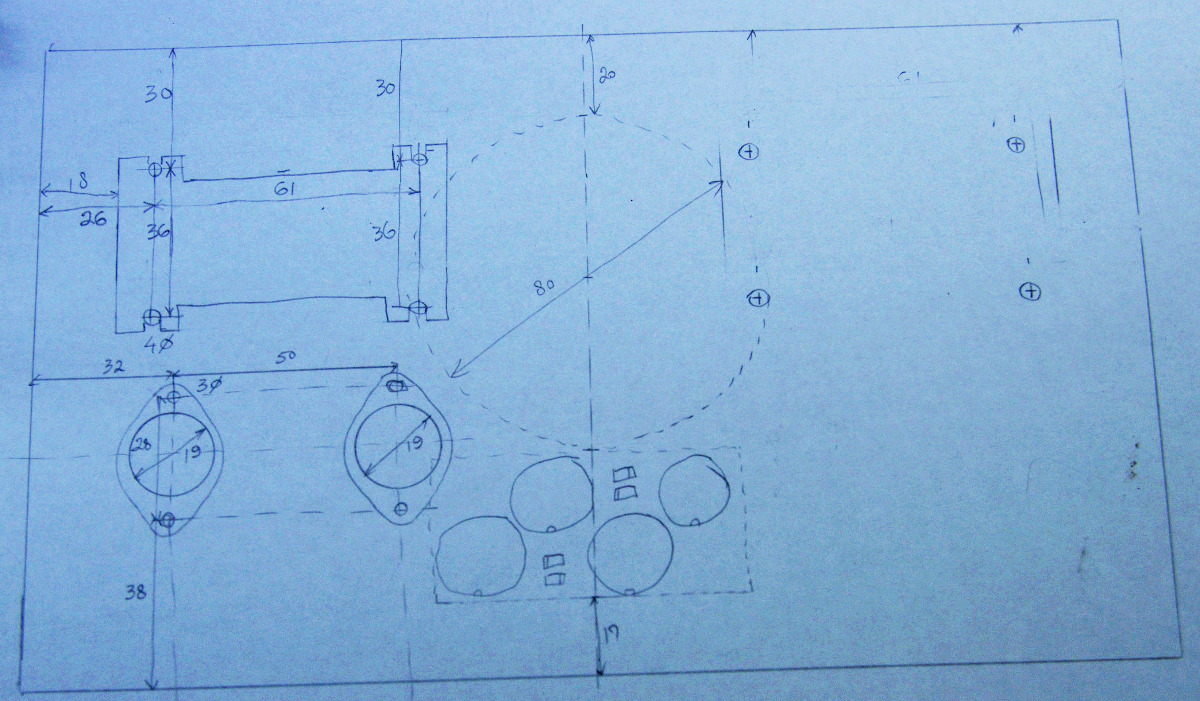

Alweer wat verder gekomen met het ontwerp van m'n PCL86 Hacker Clone. De bovenplaat is nu klaar qua tekening, de bodemplaat met de voeding ook:

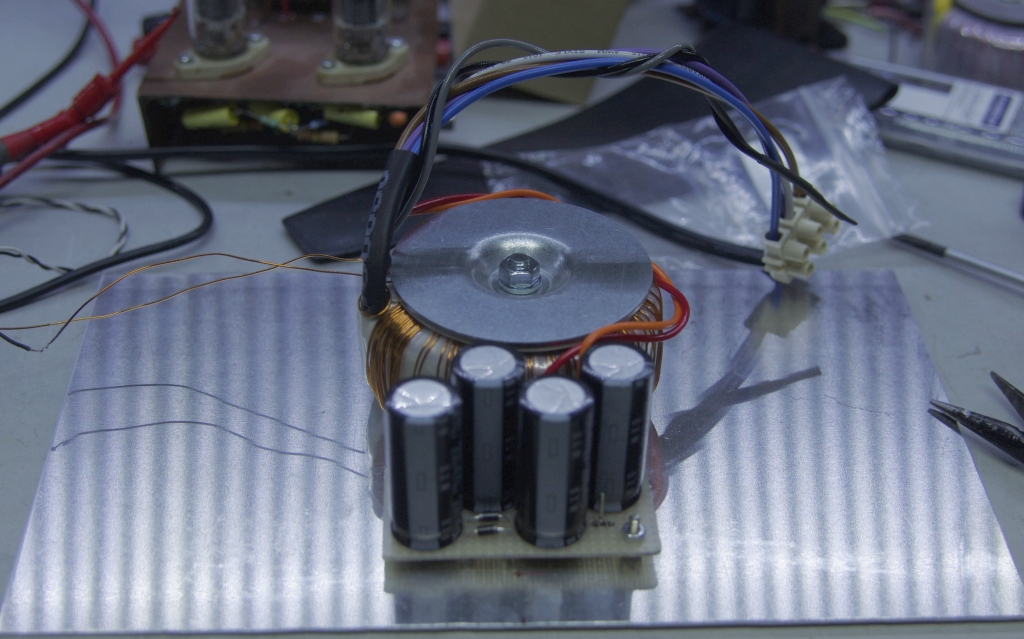

Ik heb nog niet de zaag in de bovenplaat durven zetten. Ben er wel achter dat het houten frame niet hoog genoeg is vanwege de elco's in de voeding. Die moet 55 mm zijn in plaats van 50 mm.

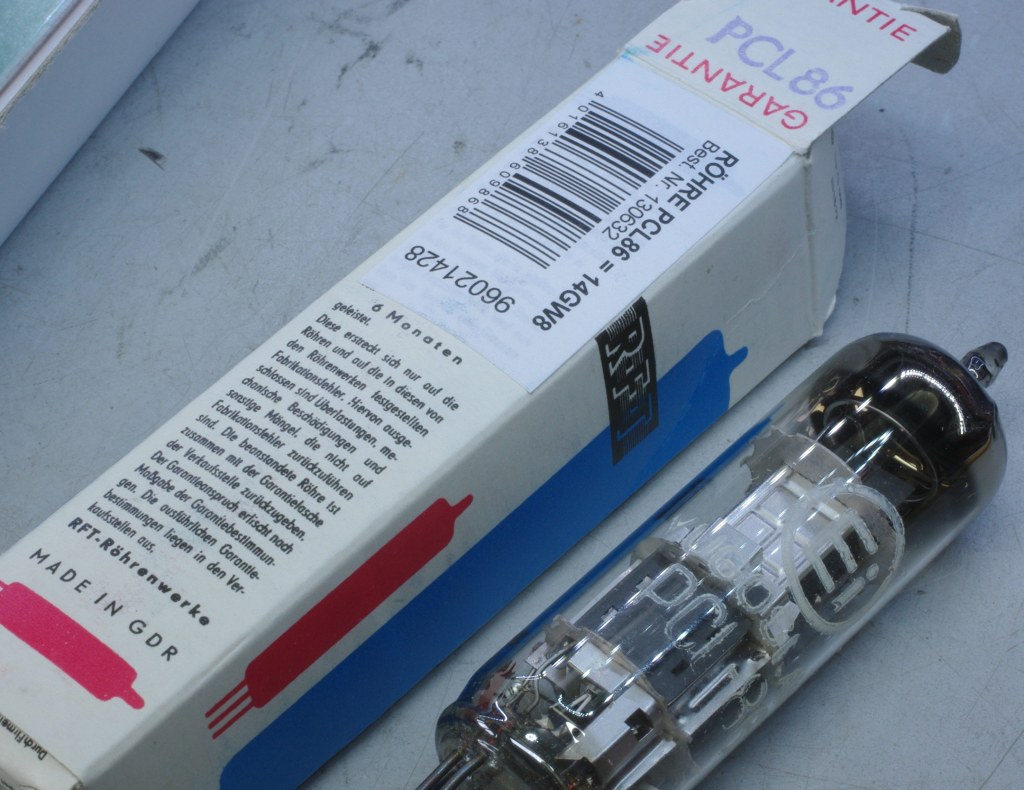

Hm. 't Moet niet veel gekker worden. Bij mijn fivorate (kuch) webwinkel Conrad nog een paar Ei PCL86's gescoord. De vorige keer zaten ze in een wit noname doossie. Nu echter in een RFT doosje:


Het doosje is open geweest maar hoe dit zit? Geen idee...

Overigens zelf ook nogal bijdehand geweest. De printplaat die ik voor de bovenkant wil gebruiken was peperduur maar omdat de maat precies goed was heb ik dit toch genomen. Blijkt het printplaat te zijn op een aluminium substraat! Met een heel dun laagje epoxy ertussen. Lees eens een datasheet ofzo. Maar goed, op zich is dit zelfs wel gunstig alleen moet ik natuurlijk wel hopen dat die verf een beetje goed hecht op aluminium. Zal het in elk geval wel effe opschuren. Er zit een beschermlaagje op (plasticfolie) dus het zal zeker goed schoon zijn. De koperzijde alvast wel behandeld met loetlack. Erop solderen zal evengoed wel een uitdaging gaan worden.

Succes Tjerk!

Ziet er leuk uit

TBD slaat op de schakelaars en connectors (To Be Decided)... Houtsoort weet ik nog niet maar m'n zwager gaat op zoek naar iets sjieks!

Gaat een leuk project worden,
Wat is de houtsoort, ken geen TBD boom.....
