Aanpassing MBLE versterker BBO 846

Peter, alias peter1952 gaf me vanavond een tip om de basweergave nog wat in te perken, een C van lage waarde te beginnen met 10 nF in de aanpassing op te nemen.
Dus zo gezegd zo gedaan en een tussensnoer gebruikt om dit uit te proberen.

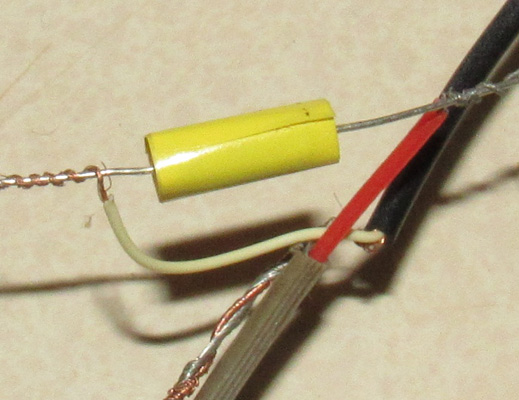

Een waarde van 6,8 nF gaf voor mij het gewenste resultaat, de basregelaar kan met deze waarde weer in de middenstand.
Morgen de versterker weer even openmaken en de C in de AUX aansluiting toevoegen en klaar is Kees.



Wat ik nog niet vermeld had zijn de waardes van R1 en R2, deze zijn R1 150K en R2 15K.

De kerr vvst PH elementen
daar is meer basse welkom .
Huub

Peter,
Dat de basweergave meer is had ik verwacht.
Maar kan niet zeggen dat deze nu teveel is, zie de stand van de basregelaar om dat te corrigeren.
Zal niet de beste mogelijke oplossing zijn, maar kan er goed mee leven.

Heb nog wat vraagjes, zie mail die ik je zo ga sturen.

Mischien is deze AUX bedoelt voor de
PH opsteek cristal elementen die voor versterkt moeten
22GP380..HIFI.klinken niet slecht behoorlijk hoog
ook brom vrij op buizen versterkers .
Huub

Heb je niet teveel laag bij gebruik van de AUX aansluiting? Als de ingang van oorsprong identiek was aan de MD ingang, dan houdt dat ook in dat de correctie de de stand AUX voor MD passend is. Dat moet dan ook gewijzigd worden.
Het is mij ook al opgevallen dat de AUX ingang identiek is aan de MD ingang.

Groeten,
Peter

De MBLE tuner welke problemen had in het onderstaande bericht nodigde mij uit om de bijbehorende MBLE versterker de BBO 846 weer eens van stal te halen.

www.buizenradioclub.nl/forum/zelfbouw/22...-de-regen-in-de-drup

Om een versterker op zijn kunnen te beoordelen gebruik ik als referentie een luidsprekerbox met 9710M/01 of 9710AM unit afhankelijk van de impedantie, in dit geval de Philips 22GL561 met een 9710M/01.

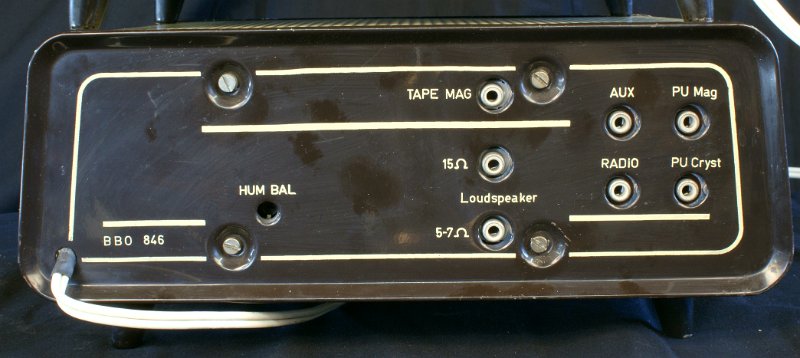

Deze versterker heeft vier ingangen, RADIO, PU Mag, PU Cryst en AUX.

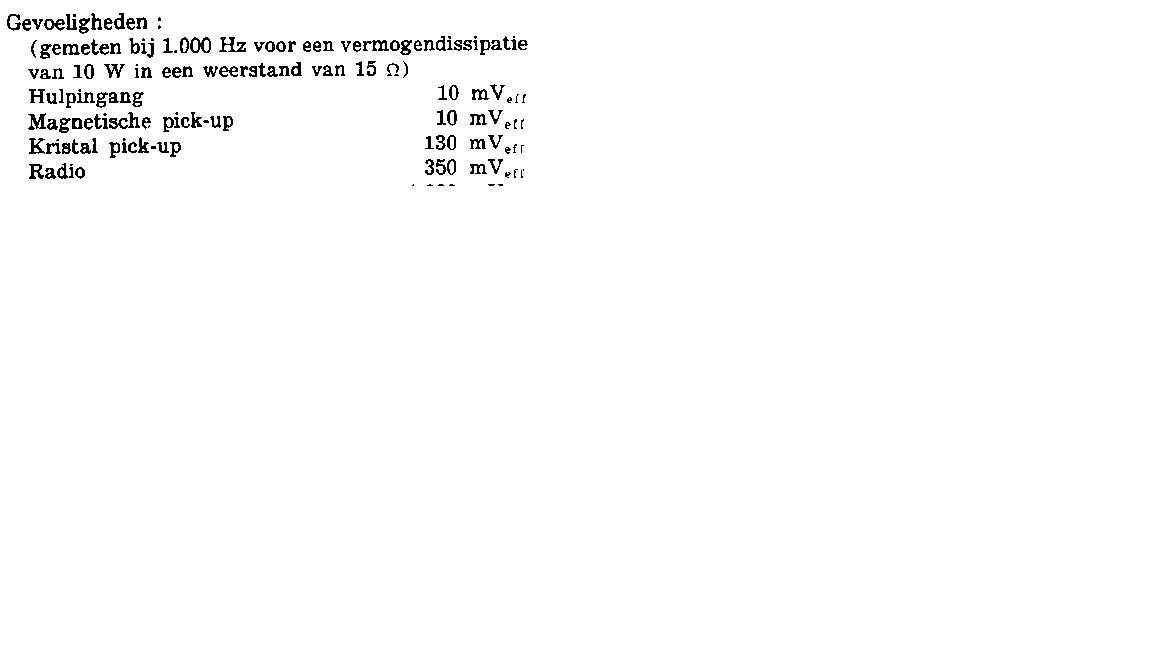

Nu zou je verwachten dat de AUX ingang geschikt is om daar bijvoorbeeld een CD speler op aan te kunnen sluiten.
Echter dat is niet zo, deze ingang is gelijk aan de PU Mag ingang.

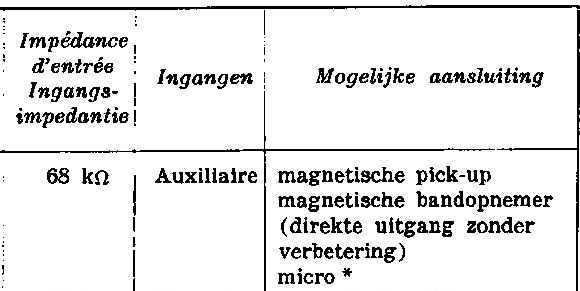

Ook apart is dat ze het in de beschrijving een hulp ingang noemen.










Aan het aansluiten van een microfoon of tweede platenspeler met Mag element heb ik geen behoefte dus ben ik gaan kijken of de AUX ingang geschikt kon worden gemaakt om er een CD speler aan te hangen.
Omdat de PU Cryst ingang het meeste in de buurt kwam voor het aansluiten van een CD speler ben ik het in die richting gaan zoeken.

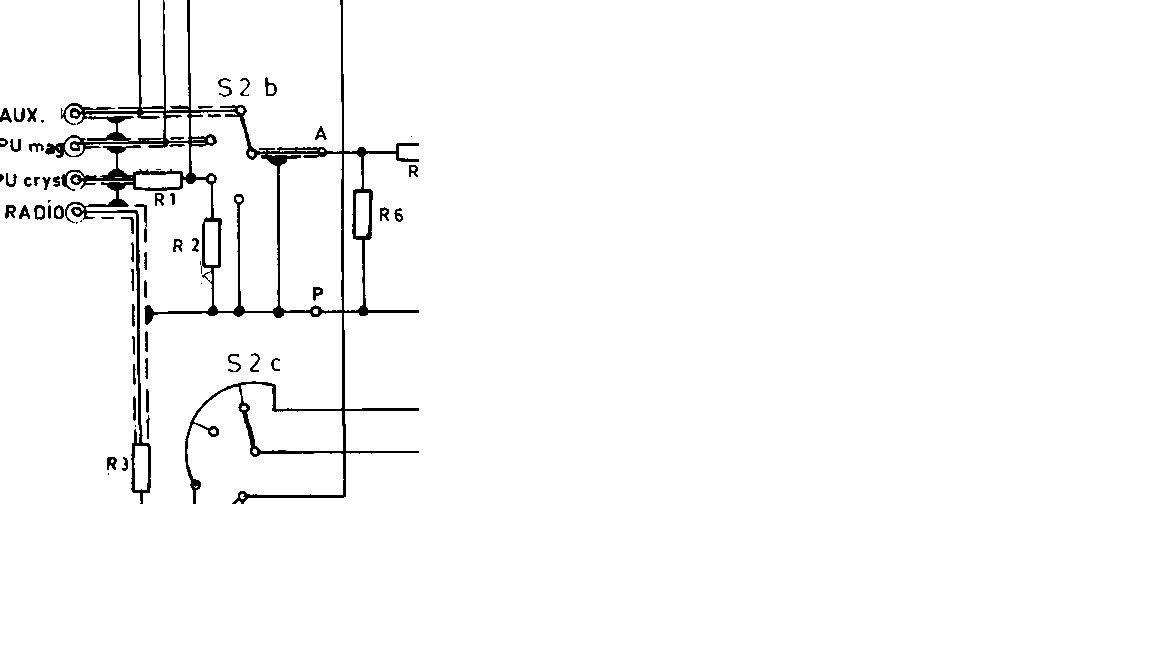

In het schema zag ik dat er bij gebruikmaking van een Crystal element een netwerkje van twee weerstanden gebruikt wordt R1 68K en R2 4K7



Het was even zoeken naar de juiste waarde van deze twee weerstanden om de AUX ingang zo optimaal mogelijk geschikt te maken voor een CD speler, missie geslaagd
