Philips FM13

Oh, hier moest ik helemaal niet zijn...

Die 38/28 V zal dan wel een gepulste spanning zijn want neonlampjes hebben doorgaans veel meer spanning nodig om te branden. Maar het is inderdaad een apart circuit. Heb er ook wel effe op moeten studeren...

Zo eenvoudig kan het zijn :woohoo:

De schakeling is een beetje eigenaardig. Uit het Mpx signaal wordt eerst de 19 kHz. gefilterd en daarna volgt zoals gebruikelijk een frequentieverdubbelaar. Het 19 kHz. signaal wordt aangeboden aan de triode van een ECF80 met in de kathodeleiding het neonlampje.
De buis staat normaal afgeknepen, maar door het 19 KHz signaal gaat de buis in geleiding in de toppen van het signaal waardoor het neonlampje ontsteekt. Over het lampje hoort een spanning te staan van c.a. 38 V. Er stond een spanning op van meer dan 90 V. Dus zo af en toe wilde het lampje ontsteken in de pieken van het 19 kHz. signaal. Na vervanging van het lampje was de spanning iets van 28 V. Kennelijk is de brandspanning van het nieuwe lampje lager. Daarna werkte de stereo decoder prima en was ook de 38 kHz. draaggolf weer aanwezig.

Groeten,
Peter

Ik begrijp toch niet helemaal wat nu de fout was. Als neonlampje stuk is kan er geen 38 kHz aan de demodulator worden gevoed. Maar het knipperde, dus was er in dat ritme stereo?

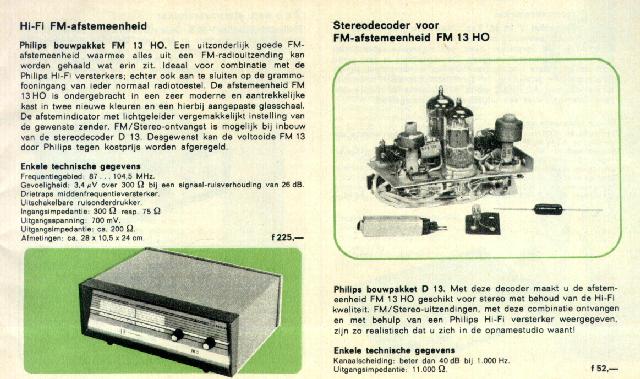

Peter was vandaag aanwezig en er zou bezoek komen met een FM13 tuner met ingebouwde Stereodecoder D13. De klacht was een probleem met de stereo decoder. Er moest de nodige meetapparatuur aan te pas komen (scoop) om de decoder te analyseren. Er was een condensator defect, echter geen verbetering na vervanging. Het neon lampje knipperde zijn eigen ritme. Uiteindelijk werd de fout gevonden en was de montage van een nieuw neonlampje de oplossing.
