Doc AD9000 UGT

Deze travo heeft over de ijzer kern
een lange witte strip papier met de letters er op
AD 9000. het is ook de lateren HF10
Waar deze is op aangebracht .
Ik heb een Duits philips boek met al die philips
Versterkers . met HF 10 met twee soorten travo,s
En verschillen ook in de aanpassing .

Huub

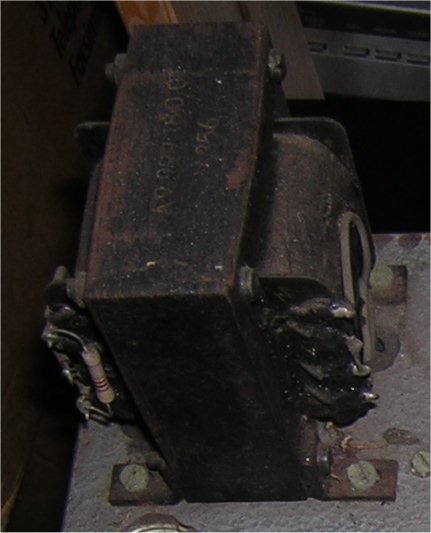

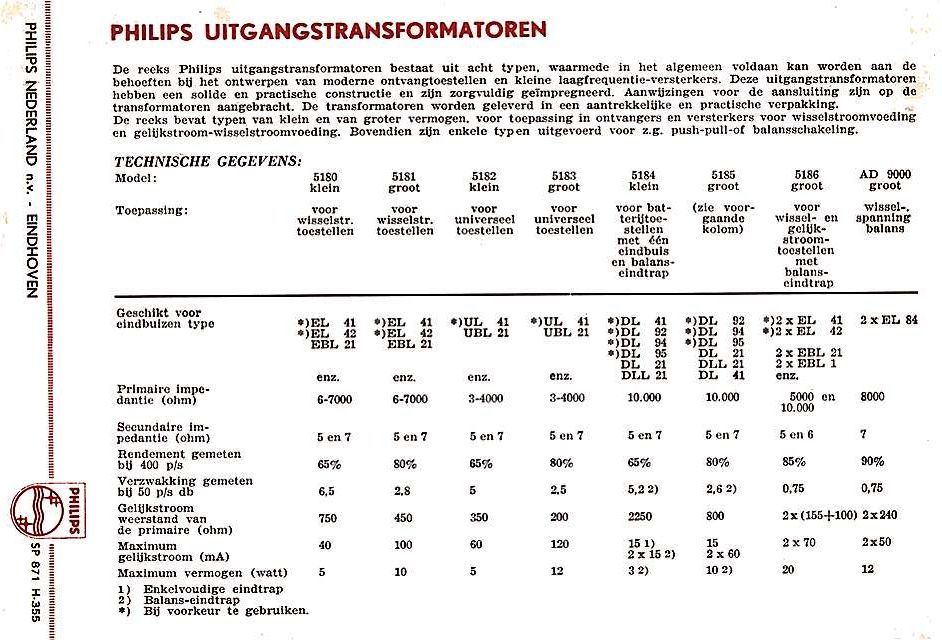

AD9000 in foto geheel onder aan.

Echter de HF10 behoort een OT1801 te hebben, code op de trafo A9.999.180/01!
Dus let op dat jouw huidige componenten bedoeld zijn voor de AD9000 ipv de OT1801.

De Trafnsformator OT1801 is speciaal ontworpen voor aanpassing van de gunstiste anodebelasting van twee buizen L84 in balans op luidsprekers van 3-5, 5-7, 7-15 Ohm.
Door zorgvuldige constructie, o.a. de speciale wikkelmethode, die is toegepast, draagt de OT1801 in niet geringe mate bij tot de bijzondere weergavekwaliteit van de versterker.
-Aldus de HF10 manual.

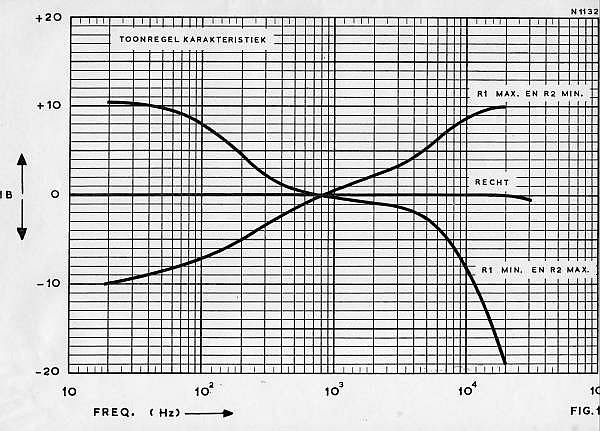

Specs HF10:
FreqKar: 10-30.000Hz (bij 7 Ohm aangesloten op 7-15 Tap)
Vermogen 10W

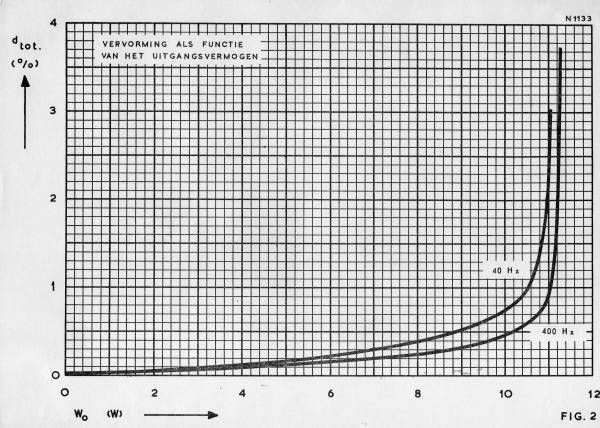

Vervorming (d tot); 0,5% bij 10W (fig 2)
Intermodulatie; 2% bij 8,2W (fig3)
Brom en ruisniveau; -72dB tov max vermogen
Tegenkoppeling; ca 26 dB
Gevoeligheid; ca 500mV voor 10W

* Bepaling (d tot) 40Hz en 400Hz op de ingangbussen
Brom en ruisniveau stond sterkteregeling op minimum

Meetfrequenties voor intermodulatievervorming: 40Hz en 10.000Hz op de ingangsbussen in een amplitudevverhouding van 4:1. Het 40Hz signaal werd aan de secondaire uitfilterd waarna de mate waarin
de frequentie van 10.000Hz door 40Hz werd gemoduleerd, is gemeten.


Voedingen EN STROMEN HF10:
SPANNINGEN TOV CHASSIS EN STERKTEREGELAAR OP MINIMUM.
C15A =335V
C15B =320V
C14B =280V
C14A =172V
STROOM DOOR S1 =79Ma

BUIZEN EL84;
ANODE =310V
SCHERMROOSTERS =290V
KATHODEN =10,2V
ANODE STROOM PER BUIS =35mA
SCHERMROOSTERSTROOM PER BUIS ,8mA

ECC83
ANODEN =220V
KATHODEN =72V
ANODE STROOM =0,53mA
STROOM DOOR R13 =1,06mA

EF86;
ANODE =70V
SCHERMROOSTER =66V
KATHODE =1,34V
KATHODESTROOM =0,60mA

De AD9000 is een Uitgangs trafo in de HF10
Ik was benieuwd naar de Spec,s van deze trafo en wat er aan Compensatie aan moet
er zit nu in de HF10 3k3 en in plaats van 470pf 1500Pf om uit slingering te onderdrukken aan de Hoog ohmige kant

Beste Bert,

Ik kan de AD9000 UGT niet. Dus wat zoek je precies.

Henk

Heeft iemand dat of een Linkje naar een datablad ?
