UN17 Versterker

Erg netjes en mooi gemaakt! Petje af. :thumbsup:

Peter,
Een mooi slimmigheidje om het zo te doen. Werkt alleen als er een goede tegen koppeling
aanwezig is.
Ik meen mij te herinneren dat er een dergelijke schakeling ook in de DDR Saalburg radio
werd toegepast.
Met één knop kon je de balans tussen hoog en laag regelen en voorbij de "middenstand"van de
toonpotm kon je dan nog de weergave wat tussen dof en helder bij regelen.
Vr gr Cees.

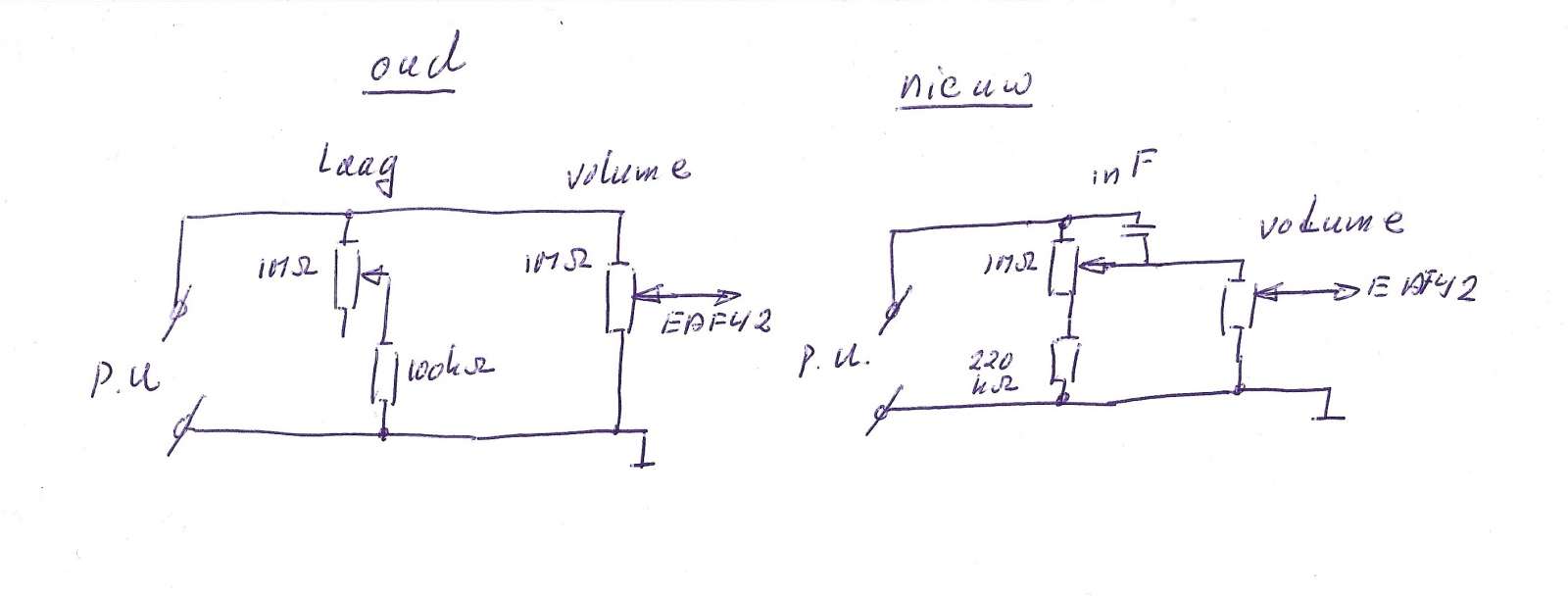

Ik heb ondertussen een kleinigheid aan de toonregeling veranderd, namelijk de basregeling. De gebruikte basregeling is volgens het systeem Ronette, waarbij je de ingangsweerstand regelt tussen 500 kOhm en c.a. 100 kOhm. Dit wert heel effectief bij kristal elementen om de lage tonen te regelen, omdat deze capacitief zijn.
Echter bij andere bronnen werkt het niet, bijv. bij CD-spelers of een tuner. Een oplossing zou zijn om een extra condensator in serie te zetten.
Ik vond echter in een Lenco platenspeler een andere schakeling, ook aan de ingang. Hierbij wordt ook een extra condensator gebruikt, die bij opdraaien van de lage tonen min of meer wordt kortgesloten.

Staat de loper naar beneden, dan vormt de condensator van 1 nF met de weerstand van 220 kOhm een hoogdoorlaatfilter, dat de lage tonen verzwakt. Draai je de loper naar boven, dan wordt de condensator min of meer kortgesloten en de weerstand achter de condensator vergroot, waardoor de basweergave toeneemt.

Er vindt, net zoals bij de Ronette schakeling, alleen verzwakking plaats. Echter doordat de tegenkoppeling de lage tonen ophaalt, lijkt het net of de toonregeling tweezijdig werkt.

Deze toonregeling blijkt zeer prettig te werken bij zowel een kristal element als een tuner of digitale ontvanger.

Nadeel zou kunnen zijn dat het signaal bij terugregelen iets verzwakt, maar daar merk je in de praktijk weinig van.

Groeten,
Peter

@ Nico,
Het is natuurlijk wel duidelijk dat die hoeklijnen voor een kleine versterker best wat dunner en kleiner van afmetingen kunnen zijn.De chassis plaat kan dan natuurlijk óók dunner.
Het is meer om een idee te geven hoe je eenvoudig zonder
zet bank een stevig chassis kunt maken. En door als laatste de hoeklijnen er aan te zetten,
het monteren, soldeer werk, gemakkelijk bereikbaar is. Scheelt toch een hoop gepriegel.
Zelf heb ik het wel zo gedaan met dikke stevige hoeklijnen en een dikke aluminium chassis
plaat, bij een balans versterker met 4x KT88 per kanaal.
Het dikke aluminium had voor mij nog een voordeel dat ik daar gemakkelijk m.b.v een langzaam
draaiende boormachine schroefdraden in kon tappen.
Dat zware heb je dan wel nodig i.v.m het gewicht van de trafo's en smoorspoelen.
Dat is best wel gewichtig allemaal...
Vr gr Cees.

Tjonge.....
Zo'n chassis kan wel tegen een stootje, maar voor een schakelingetje met een paar noval buisjes erop lijkt me die constructie toch wat zwaar
Zelf heb iets dergelijks uitgehaald met een 200 Watt versterker; twee stukken hoeklijn van 40x40x3, met elkaar verbonden door de trafo- kernen die er dus aan beide einden plat op liggen. Waar buishouders e.d. moeten komen een stukje alu plaat
Nico

@Huub,
Geen zet bank? Dat los ik bij het bouwen van een versterker op door grote stevige aluminium
hoeklijnen toe te passen. b.v 4x4 cm of 5x5 cm 3mm dik.
Ik begin dan met een dikke b.v 3mm plaat, waar ik alle boor en grote stans gaten op afteken.
Als alle gaten d.m.v boren en trek ponsen er in zijn gemaakt, monteer ik op die vlakke dikke
plaat alvast alle onderdelen. Dan heb ik tevens al de gaten voor b.v de ingangen en net entree
ook alvast in die hoeklijnen gemaakt en de net entree en in en uitgang chassis delen er op bevestigd.
Daarna pas zet ik die hoeklijnen d.m.v dikke stevige pop nagels rond om vast op de dikke
aluminium plaat. Vervolgens verbind ik als laatste de net entree en de in en uitgang chassis
delen met de versterker.i.p.v pop nagels kan het ook met parkers of boutjes.
Tijdens het opbouwen van de versterker kan ik dan prachtig gemakkelijk overal bij als de
zij kanten nog niet zijn bevestigd.
Een zet bank heb ik zo niet nodig en het werkt prettig, tijdens het opbouwen op de dikke
aluminium plaat voor dat de zijkanten er op zitten.
Wellicht is dat ook een tip voor die genen die van plan zijn om iets zelf te bouwen.
Er hoeft zo niet worden omgezet of omgebogen en het ziet er goed uit.
Vr gr Cees. suc6 met bouwen.
