Revisie van mijn B5X23A stereo buizenradio

Hier staat SK14 altijd ingedrukt en dan maakt R49, R50 niet uit lijkt me. Maar bedankt voor het idee. Mogelijk kan ik C72, C73 verlagen en op daarna SK 13 en SK14 wel gebruiken.

Maar eerst de volgende stap met deze radio is de FM van deze radio uit te breiden met FM stereo. Dit op basis van een IC (MC1310) uit 1976. De onderdelen hiervoor zijn al besteld maar nog even onderweg. Na deze uitbreiding zal ik opnieuw kijken naar de toonregeling.

Maar had je die dan niet beter in de eindtrap kunnen doen? Of speel je alleen FM? In dat geval maakt het niet zoveel uit.

Edit: met R49 en R50 en dan met SK13 en 14.

Goed gezien, deze potmeter staat inderdaad parallel aan de 47k weerstand die na de detector zit. Eerst een 12k weerstand parallel geplaatst aan deze 47k maar het hoog was net teveel. Omdat deze radio geen potmeter voor de toonregeling heeft (jammer) heb ik hier maar een instelpotmeter geplaatst zodat deze relatief eenvoudig anders in te stellen is.

Maar waarom zit daar een Bourns tienslagenpotmeter in? Voor de ratiodetector soms?

Zo, dat binnenwerk ziet er weer :thumbsup: uit.

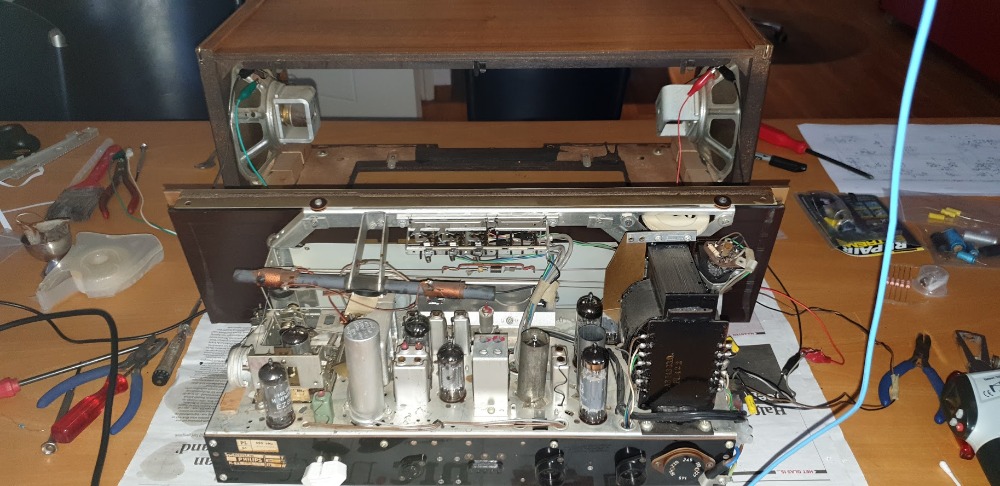

Zojuist de radio weer in elkaar gezet. Hierbij nieuwe tochtstrips aangebracht aan de binnenzijde. Weer wat foto's om een indruk te krijgen hoe tot nu toe geworden is.

Allereerst het binnenwerk na het schoonmaken.

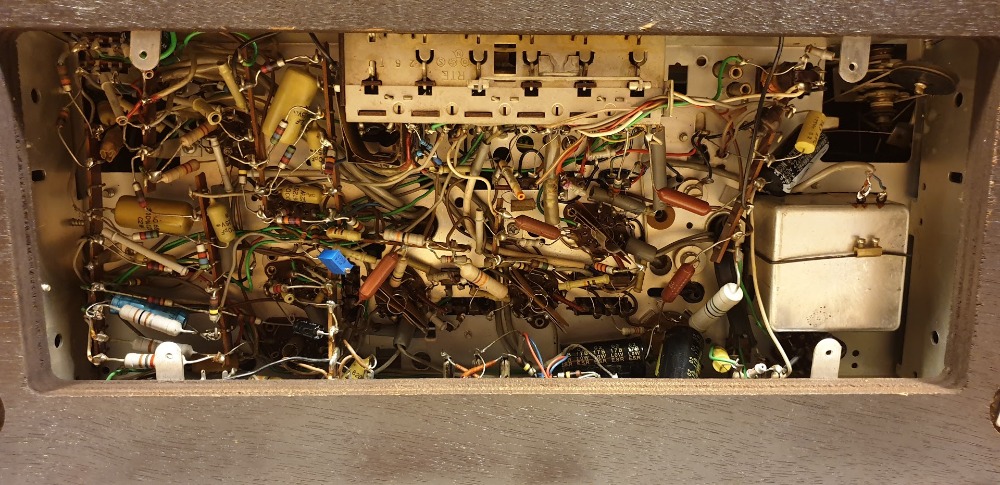

Het onderaanzicht nadat de elco's vervangen zijn en de andere aanpassingen gemaakt zijn.


Weer helemaal in volle glorie.


Morgen komen de twee EL84 buizen binnen en die gaan er dan nog even in en dan is het wachten op de volgende stap.
