Erres KY518M(aritiem) take2

C17 is voor middengolf. Klopt die waarde wel? Lijkt me wat veel voor een hogere frequentie. Misschien is de doc niet goed. C7 en C15 lijken me niet het probleem. Kijk wel of je spoeltjes continuiteit hebben. Maar om dit goed te troubleshooten heb je eigenlijk een meetzender nodig.

Tjerk, bedankt om het schema wat inzichtelijker te maken.
C16 15nF is al uitgewisseld maar:
C16 en C17 (15nF en 40nF) zaten bovenopelkaar en C17 was niet vastgesoldeerd/losgegaan. Zal morgen nog eens kijken.
Zou het kunnen dat een van die kleine 100pF ook het probleem kunnen zijn C7 of C15?

Bedankt voor je hulp.
Frans

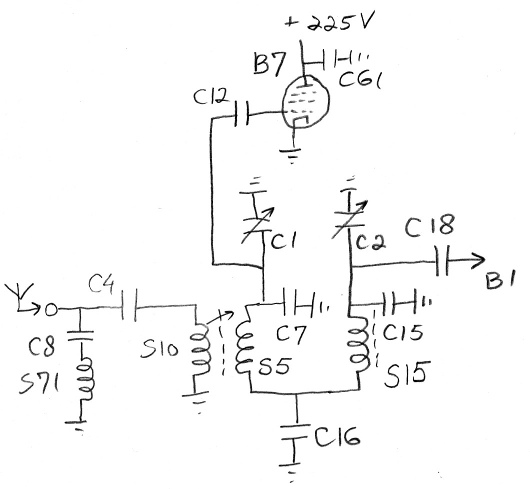

Hier nog effe de preselectie voor de LG uitgetekend:


S5 en S15 vormen met C1 en C2 een bandfilter die aan de kouwe kant van de spoelen met C16 is gekoppeld. Ik denk dat C16 stuk is waardoor de koppeling is verkloot. B7 doet inderdaad helemaal niet mee.

Ja, die buitenste ring draait ook mee. Dat is gewoon de andere kant van de wafer. Er zijn twee docs, eentje met alleen het schema en een met alleen de beschrijving. In de laatste staat de hele schakelfabriek uitgetekend (FIG.2). Er zijn in totaal zeven (!) wafers met een voor- en achterkant. De LG is vrij simpel, loopt gewoon via S10/S5 en S15 naar C18 (g1 B1). S5 gaat ook naar C1 en S15 naar C2. De koppeling tussen S5 en S15 gaat met C16 (15 nF), misschien is daar wat mee qua papier-C (zie bladzijde 8 ).

Tjerk,

Ik heb me al een tijd blind gestaard op het schema, eerstens omdat ik de schakeltekeningen niet helemaal kan volgen. A 1/3/5/7 gaat nog wel maar A2/4/6??? moet ik aannemen dat niet alleen het binnenste cirkeltje draait, daar, staat een rechts draaiende pijl op. Maar de buitenste cirkel draait die ook mee?

Het schema komt van de NVHR heb ik en heb ook geprobeerd om de tekst te lezen en met het schema te volgen maar dat klopt niet. Volgens mij zijn het schema en de tekst niet van dezelfde lichting.

Je hebt gelijk dat ik de LG eens moet uit-tekenen maar daar ben ik nog niet uit. En natuurlijk eens savonds laat uitproberen om te zien hoe hij het op de KG doet.

mvg
Frans

Verrek, je hebt gelijk. Beetje debiel getekend. S5 gaat weliswaar naar C12 (en B7) in stand LG (drie posities rechtsom) maar de anode wordt kortgesloten. Misschien dat een van die spoelen niet goed is. Je zou eigenlijk het circuit helemaal moeten uittekenen in stand LG met weglating van de niet gebruikte elementen.
