Philips BX740A

<opzoeken wat nou weer pin 9 is van een EABC80> Oh, dat is de anode van de triode. Is ruim binnen de verwachte marge (+/- 50% ofzo). C54: geef eens wat minder gas met je signaalgenerator. B1 (EF80) schermrooster: wat is V(g1)? Je kan zellufs het circuit voor DC nabouwen en kijken of je de waarden uit het schema krijgt. Met als variabele V(g1).

Overigens, die radio speelt toch?

Ik kom er niet uit. Helaas onvoldoende kennis om het te begrijpen. Misschien is er toch uitleg mogelijk van de deskundigen hier.

Volgens schema moet er op B1, pin 8; 80volt staan, ik meet nog steeds 234 volt

Idem voor B6, pin9 = EABC 80 moet 60 volt zijn, ik meet 80 volt.

Volgens afregel procedure moet over C54 = elco van de EABC80 10 volt, ik meet 31 volt

Amprobe meter is in orde, getest op een labvoeding en kan geen defecte\afwijkende weerstanden vinden.
Condensatoren bijna allemaal eenzijdig los gesoldeerd en gecontroleerd met een capaciteits- meter.
Ook de buizen gewisseld met nieuw aangeschafte.

Iemand nog enig idee.

De waarde van je volume potmeter jan een goede indicatie zijn welke versie je hebt of uteraard het type nummer.

In de versie 3 zit een potmeter 450+50K in de oudere 1.6+0.4M

Ruud,

Er zijn 4 opeenvolgende uitvoeringen van dit model.


BX740A

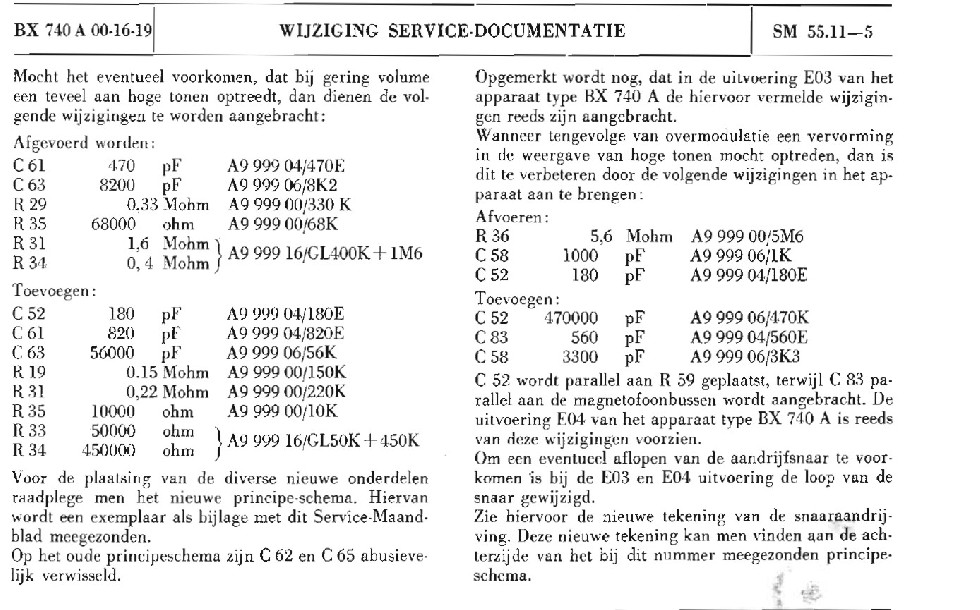

Het philips services maandblad maakt melding van de volgende errata voor de BX740
Jaargang 20, nr 4
De met 32 genummerde verbinding van R1 is in het rechterdeel van de figuur abusievelijk verbonden met het aardpunt van R56 - R62-C95. Deze verbinding behoort rechtstreeks aan het knooppunt van R61 - R64. (zie ook fig. 5 van de servicedocumentatie).

In jaargang 20, nr 7



Het schema van de verbeterde uitvoering heb ik ook in bezit.

@ Ruud,
Ik ben in dergelijke radio's wel vaker in de voeding met 2x EZ80
twee r's van 120 Ohm tegen gekomen.
Zag er heel origineel Philips montage uit en ik heb dat dan ook
zo gelaten met de gedachte; wat goed werkt zo laten zitten
want Philips schema's kloppen niet altijd met de werkelijkheid.
Er zitten wel eens fouten in.
Ik ga er dan van uit dat de originele Philips montage in de radio
de juiste is. Ten zij de spanningen echt te veel afwijken en de
radio niet echt goed speelt zoals hij moet kunnen spelen.
Cees.

Vandaag nog even bezig geweest. C6 vervangen door een keramische condensator van 1500pF.

De spanningen zijn als volgt; (tussen de haakjes U op schema)

C1a = 301 VDC (287 VDC)
C2 = 256 VDC (235 VDC)

Metingen aan B1 = EF 80

pin 8 = 230 VDC (80 VDC) I = 2.3 - 2.6mA
pin 7 = 245 VDC (222 VDC)
pin 2 = -4.2 VDC, veranderd met afstemming

Metingen aan B4 = ECH81

pin 1 = 128 VDC (63VDC)
pin 2 = -1.4 VDC
pin 6 = 235 VDC (220VDC)
pin 8 = 108 VDC (50VDC)


Op de andere buizen zijn de spanningen over het algemeen hetzelfde percentueel hoger .

Radio staat op carrousel 245VAC . De inkomende spanning vanuit het net is 228VAC

Alle weerstanden in het voedings circuit zijn volgens schema en anders vervangen.

Opmerking;

Voordat ik aan de radio begon waren er een aantal zaken defect of afwijkend van het schema.

1, De 2 x EZ80 waren vervangen door 1 x EZ81 en de bedrading hier op aangepast. Dit was prima, toch heb ik het weer terug gebouwd naar 2 x EZ80.

2, Volgens schema is R44 18 Ohm (2x) Gemonteerd was een weerstand van 120 Ohm. Dit is weer aangepast naar 18 Ohm. Misschien was de 120 Ohm een aanpassing door Philips???.

R6 en C15 waren volledig verbrand, na vervanging geen probleem meer.

Overigens speel de radio prima

Ruud
