Andere CARAD 2001, nieuw probleem

Ik heb een printje gevonden waar ééntje opzit. Zal hem eens aansteken en kijken wat de spanningen moeten zijn op met name pin 3 en 5. Verwacht iets van 2 V ofzo. Maar dat kan jij nu ook al testen. Als die vier spanningen significant verschillen heb je de defecte chip gevonden. De mijne is overigens uit 1974.

Edit: het is een LM703, geen µA703. Volgens mij is de pinout anders.

Edit2: volgens mij is-ie wel identiek:

Tjerk,

Bedoel je daarmee de voedingsspanning of zijn er nog andere condities na te kijken?
Ik heb enkel de spanning op pin 8 gemeten en deze was (als ik mij goed herinner) 10,?? V. Aangezien dat deze van 703/1 en 703/2 Aan elkaar gekoppeld zijn en 703/2 werkt heb ik daar verder geen aandacht aan besteed.

François

Een µA741 zal inderdaad weinig doen op 10.7 MHz. Een µA703 is geen opamp. Er zijn echter zat vervangers voor te bekomen. Ik heb er denk ik nog wel één of twee liggen. Ergens...

Maar voordat je gaat solderen eerst de DC condities testen. Of vergelijken. Als de eerste chip afwijkt mag-ie als stuk worden beschouwd.

Cees,

Bedankt voor de reactie.
Ik denk echter dat de 741 niet in de MF 10,7MHz een goed idee is. Volgens mij (Gevonden op www) zou hij beter in een LF opstelling passen.

François

Ik denk dat je een juiste diagnose hebt gesteld.
Ronde 703 opampjes zijn lastig te vinden, zal in mijn opamp bak gaan snuffelen voor jou.

edit: heb alleen een ronde 741, hoor wel of je daar iets mee kan.

Beste mensen,

Een dorpsgenoot vroeg mij via FB om zijn CARAD receiver na te kijken.
Hij had hem geregeld aan staan en plots kwam er enkel (Op FM)ruis uit de radio.
Als de radio speelde werd hij ook nogal warm.
Het eerste wat ik zag, omdat dit altijd nakijk, was dat de voedingsspanning op 200V stond en niet op 220V of zo mogelijk op 240V.
Omdat ook hier in België de netspanning 237V is heb ik dan ook direct aangepast.
Ik verdacht dan ook als eerste de voedingsspanningen. Deze waren allen vrij normaal volgens de waarden op het schema.
De versterker werkt en de krakende potmeters zijn ondertussen proper gemaakt.
Waarom is FM plots weggevallen.
Stapgewijs gaan zoeken door de MF print af te koppelen. Ruis verdween.
Terug aangesloten en de tuner/oscillator losgekoppeld. Ruis blijft.
Tuneruitgang met scoop bekeken en de 10,7MHz draaggolf is aanwezig.
Dan 10,7 MHz op de MF print gelegd, aan de ingang van de eerste μA703, aan de uitgang geen signaal. Dan de volgende en de volgende en de volgende μA703 getest en daar kwam telkens het signaal versterkt uit.

Kan ik dan concluderen dat de eerst opamp defect is?

Ik voeg enkele foto’s bij.

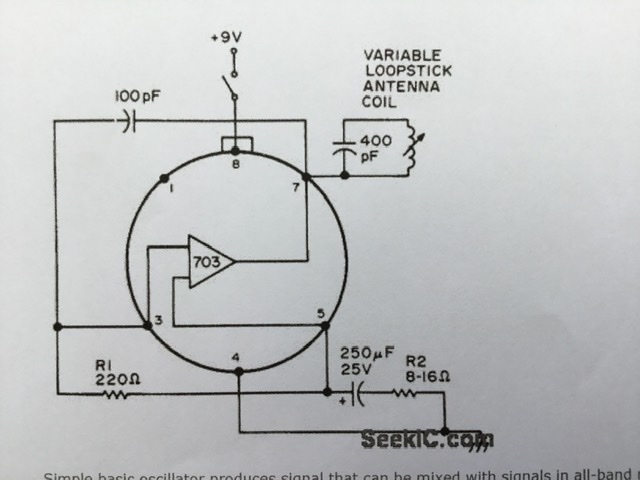

De laatste foto is bijgevoegd voor de pinlayout. Heeft verder niets met dit toestel te maken.
François
