AG9009 nader bekeken.

Dag Jan,
Ik heb hem zoals hij is gekocht.
De hoogweergave is prima voor mij.

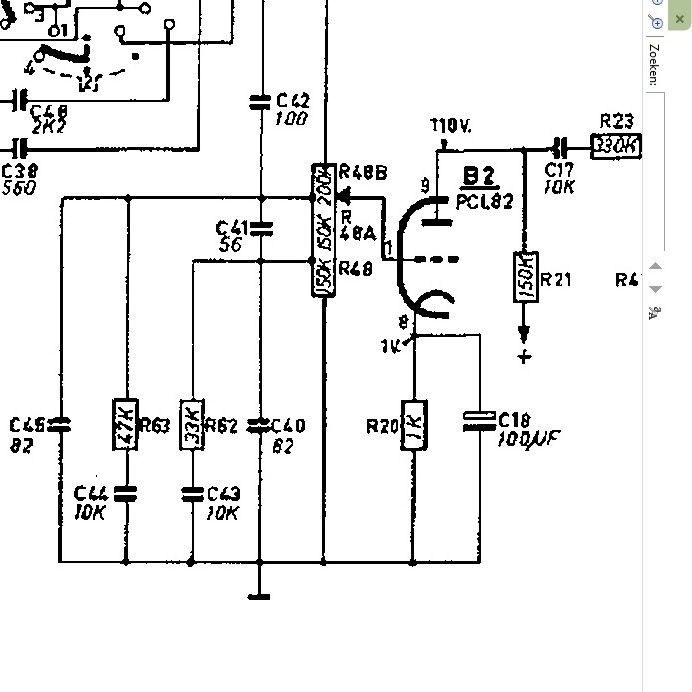

Hoe klinkt het hoog na deze modificatie? Denk ook aan de C40, 41, 42. Deze bepalen de hoogop correctie bij lage potmeter stand. Met name C42 van 100 pF: Deze staat in de oorspronkelijke toestand parallel aan een 200 kOhm sectie. Dit komt overeen met een kantelpunt van 20uS = ca 8 kHz. Bij de 800 + 200 kOhm potmeter staat C42 parallel aan 800 kOhm: 80 uS = ca 2kHz. De hoogop correctie zet veel eerder in zal ook verder doorlopen. Hoe zijn C40 en C41 aangesloten?
Groet, Jan

Bert Kn schreef :

Welke potmeter heb jij gebruikt en wat zijn de waardes van de loudness componenten?

Kees,
De versterker heb ik gereviseerd van Peter Boin (Peter1952) overgenomen.
Op de potmeter staat M2+M8 vermeld.
R63-C44 enz. is niet aangesloten.
Over de aansluiting R48B en R48 zit een R van 1Meg.
R62 33K heb ik gisteren een waarde opgehoogd, geeft voor mij een nog prettigere basweergave met name bij het aansluiten van een CD speler op de tuner ingang.
Eventuele suggesties mocht het nog beter kunnen zijn altijd welkom.

Je kunt met loudness netwerken vele kanten op gaan. Bij een M2+M8 potmeter kun je als basis 10K en 47 nF gebruiken. Dit werkt prima bij grotere breedband luidsprekers en bij grote radio's. 22K en 15 nF is meer geschikt voor een Philips B5X72A en B5X82A radio. Wat beter is, dat is alleen op het eigen gehoor te bepalen. Dit is afhankelijk van de luidsprekers en de plaatsing van de luidsprekers. Wel moet je er voor zorgen dat als je de volume regelaar over het loudnesspunt heen draait, dat het niet (te) opvallend is dat het mid gebied (opeens) toeneemt.

groetjes,
-=Kees=-

Het is al een behoorlijke tijd geleden dat ik de potmeter vervangen heeft
ik meen dat ik ook met weerstandjes de draden heeft toegevoegt
zo dat er toch nog wat gebeurt .
huub

Welke potmeter heb jij gebruikt en wat zijn de waardes van de loudness componenten?

Kees,
De versterker heb ik gereviseerd van Peter Boin (Peter1952) overgenomen.
Op de potmeter staat M2+M8 vermeld.
R63-C44 enz. is niet aangesloten.
Over de aansluiting R48B en R48 zit een R van 1Meg.
R62 33K heb ik gisteren een waarde opgehoogd, geeft voor mij een nog prettigere basweergave met name bij het aansluiten van een CD speler op de tuner ingang.
Eventuele suggesties mocht het nog beter kunnen zijn altijd welkom.

Ik heb ook wel zo,n versterker de potmeter vervangen
maar echt zo als hij behoort te zijn word de versterker nooit meer.

Tja Huub,
Zoals hij door Philips behoort te zijn wordt hij natuurlijk niet meer.
Maar zoals het door Philips behoort te zijn is voor mij niet altijd wat ik wil.
Er zullen maar weinig AG9009 versterkers zijn met een goede volume regelaar en dan moet je wat.
Maar ook al zou ik een originele goede volumeregelaar tegenkomen dan nog zou ik die niet plaatsen gezien de ervaring met mijn vorige AG9009 die was zoals het volgens Philips behoort te zijn.
Een ander voorbeeld daarvan is de AG9015 versterker.
Bij deze heb ik de loudness contour aangepast omdat ik hem zoals Philips het bedacht had niets vond.
Bij laag volume was dat totaal niet mijn ding.

Ik heb ook wel zo,n versterker de potmeter vervangen
maar echt zo als hij behoort te zijn word de versterker nooit meer
het blijft rommelen met de toon contours aansluitingen
zo bestaat er ook nog een philips radio met een achter waartse toon knop
met ook een spec potmeter voor de toonregeling
als deze versleten is kan je ook de echte begrip van regelen ook wel vergeten
met een anderen potmeter met trek schakelaar zelfs voor ander toon gebied
huub
