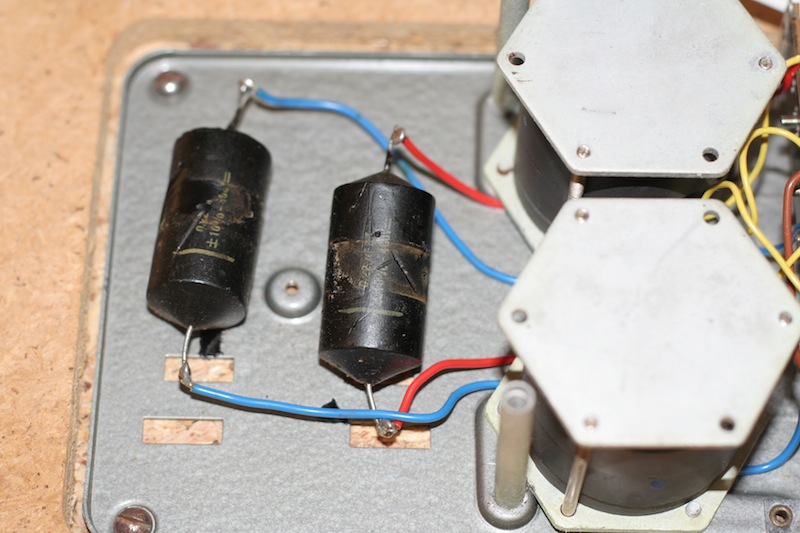

teerknollen AG9103

Hoger in geluid deze staan voor de HT spiekers
Maaar ook meer ruis merkbaar dan voorheen ,Huub

Hoi

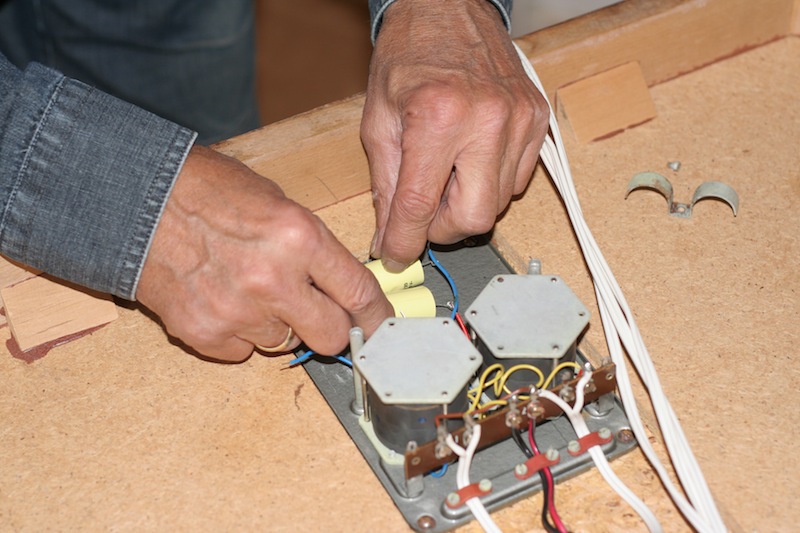

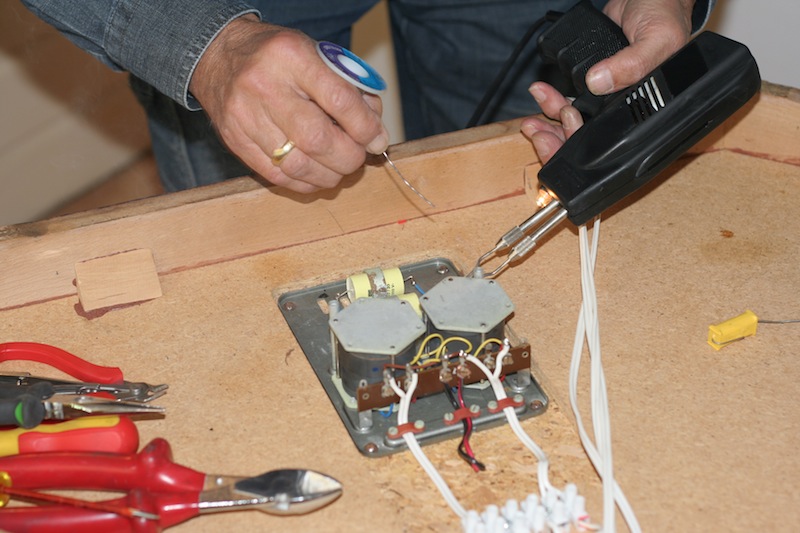

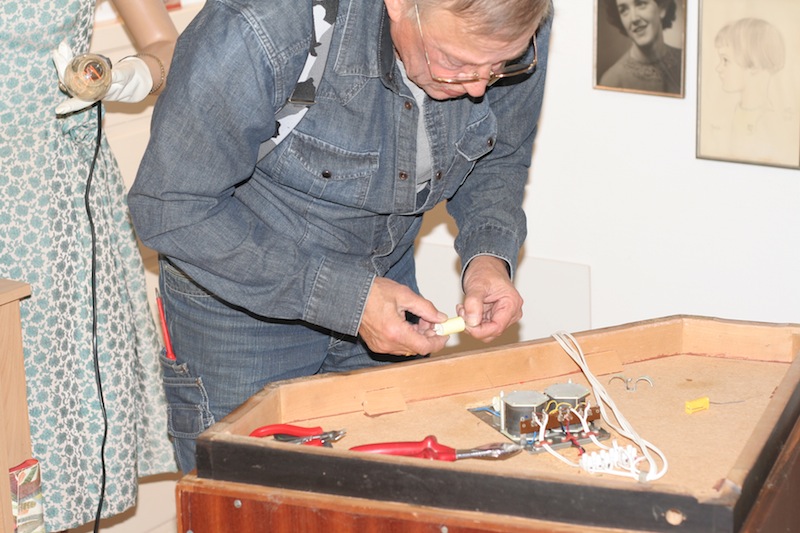

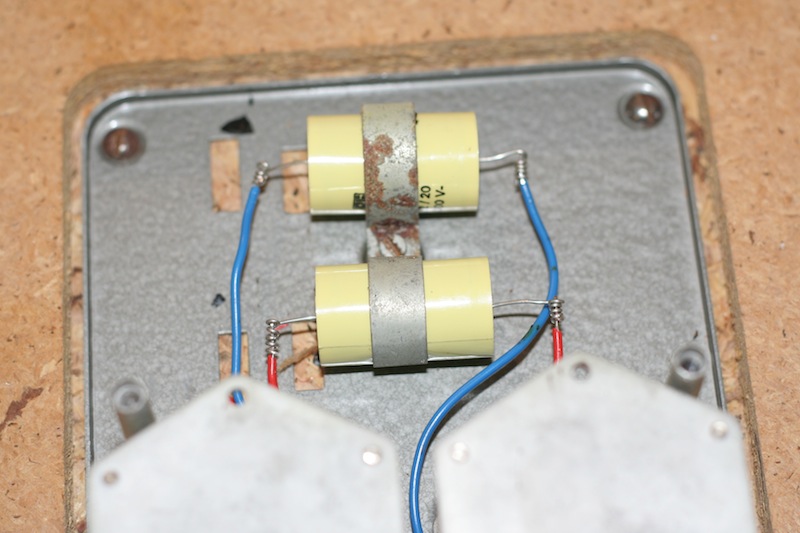

Ze zijn vervangen en het verschil.... :smilythumb:
Verder moet ik het ook nog even ervaren met favoriete platen.
Maar dat het nodig was is wel zeker.

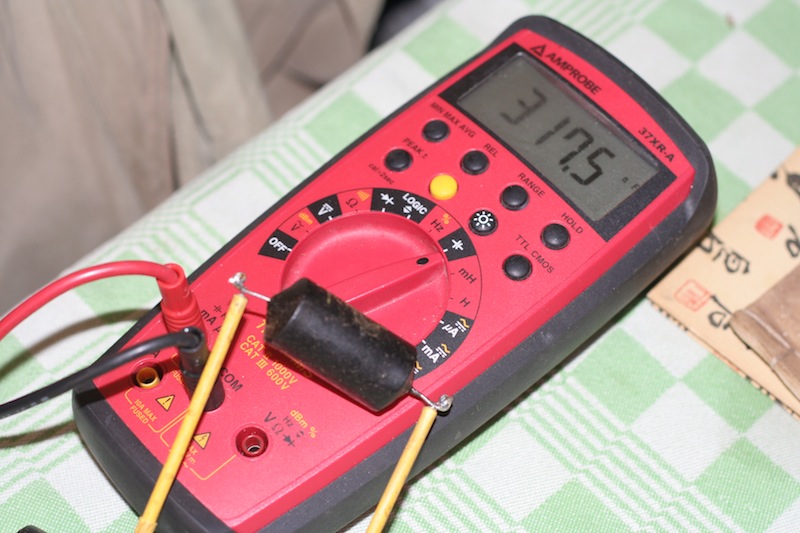

De waarde van beide teerknollen was verlopen.

Met dank aan Henk! :thumbsup:

Hoi

De teerdotten in de AG9103 zijn 0,22uF.
Met dank aan Johan! :thumbsup:
Heeft zijn filter speciaal voor mij van zolder gehaald èn open geschroefd!

:thumbsup:
René (R)

Er is kennelijk al eerder over gediscuseerd .Ik houd het op de 33NF, ok omdat Philips deze waarde vaker toepaste in readio's met OTL eindtrappen. bron: NFOR

Franc,
Op het plaatje staat de luidsprekerset AD 5002 afgebeeld. Dit is inderdaad de laagohmige versie, 14 Ohm.
Bij de hoogohmige versie is L=450mH en C=0,35uF voor een 12dB filter met een scheidingsfrequentie van 400Hz
( L=225*R/fs) en (C=112.000/fs*R)

aansluiting(en) AD5032 luidsprekerset.
door Kees van Dijke , Heerlen, 17-04-2010, 10:23 (450 dagen geleden) @ verbeek
Hallo Paul,
Op het plaatje staat de luidsprekerset AD 5002 afgebeeld. Dit is inderdaad de laagohmige versie, 14 Ohm.
Bij de hoogohmige versie is L=450mH en C=0,35uF voor een 12dB filter met een scheidingsfrequentie van 400Hz
( L=225*R/fs) en (C=112.000/fs*R)
Gr. Paul
Wat jij daar schrijft geldt voor 800 Ohm luidsprekers.
Bij 1200 Ohm kom ik op 0,23µF en 675mH uit, en dat geldt dan voor de AD5032.
Overigens zit naast de aansluitfouten op de AD5002 folder nog verkeerde waardes van de spoelen en/of overnamefrequentie. Bij 300 Hs kom ik op -8,6dB uit, terwijl -3 dB (Butterworth) het meeste gebruikelijk is voor subwoofers met satellieten en -6 dB (Linkwitz Riley) bij 2-weg luidspreker systemen worden toegepast.
groetjes,
-=Kees=-
Goedemorgen Kees,
De berekening is inderdaad voor een 800 Ohm situatie. Door van de één de helft erbij te doen en de andere helf de andere eraf kom je op de juiste waarde voor 1200 Ohm.
Voor 14 Ohms situatie zouden L= 10,5 mH en C= 27 uF moeten zijn voor een scheidingsfrequentie van 300Hz. Met een C van 14 uF kom je op 570Hz. Voor een 7 Ohms installatie is dit filter beter geschikt (285Hz), mits aangesloten zoals je al aangaf.
Maar 570Hz is eigenlijk te hoog voor een systeem met gescheiden hoge en lage tonen luidsprekers, waardoor het ''springeffect'' zou kunnen optreden. Het gehoor is immers richtingsgevoelig voor frequenties boven de 500Hz.
Je zou dit filter wel kunnen als de hogetonen projectoren op de akoestische box zouden blijven staan, zodat het geluid uit één richting komt, als een puntbron. De fasegelijkheid van de luidsprekers komt dan ook om de hoek kijken. (tenminste bij een 12dB filter). Je hebt dan ahw een ''moderne'' luidsprekerkast.
Bij mono geluidinstallaties met gescheiden luidsprekers voor hoog en laag is het juist de bedoeling de hoge tonen diffuus weer te geven door de hoge tonen via het plafond en/of wanden te reflecteren, waardoor je (als de opstelling goed is) niet kan bepalen waar het geluid vandaan komt. ....en weg is het sleutelgat-effect (puntbron).
Het maakt niet meer uit bij gespreide weergave van de hoge tonen of de hoge tonen luidsprekers (ook onderling!) in fase aangesloten zijn of niet.
Dit heb ik niet verzonnen en is al vaker uit de doeken gedaan en komt o.a. uit de zeer aanbevelingswaardige boeken van G.Slot en P. vd Wal.
Ter afsluiting van dit betoog nog een 'geluidsdrukkromme' van de AD5032 met projectoren.

Ik ben benieuwd waar dat dipje bij 1 kHz vandaan komt. Kastresonanties?

Sorry dubbel geplaatst. Dit bericht dient dus niet als geschreven te worden beschouwd.

Groeten,
Peter

Het verlossende antwoord staat op de HiQGN site: Voor 7 Ohm luidsprekers geeft Philips op: L= 7,4 mH en C= 20 uF voor een scheidingsfrequentie van 420 Hz. Voor 1200 Ohm luidsprekers worden dan de waarden: C= (7:1200) x 20 = 0,116 uF (0,12 uF handelswaarde) en L= (1200:7) x 7,4 = 1270 mH. grote spoel dus, vandaar kennelijk de potkern.
Volgens mij heb ik die waarde van 0,12 uF ook in het filter van René gezien.

Groeten,
Peter
