teerknollen AG9103

Huub


Ik heb niet 'gewoon' Philips schema's.
Anders vroeg ik er niet om.


Groet :smilythumb:
René (R)

Anders pak je toch gewoon philips schemaas
Daar staat het veelal achter elkaar vermelt
En op de duur dat weet men dat uit het hooft
Op de schemaas daar staat het ook vergelijkbaar op,
Huub

Haha, die Hans.

Hartelijke dank voor het aanbod hoor.
Mochten de gegevens niet lukken via dit fantastische forum,
dan kan het altijd nog, samen met Henk. Of alleen.
Maar wel bedankt voor je aanbod.
Voor de gezelligheid ben je ook van harte welkom hoor.

:thumbsup:
René (R)

Liever dus de juiste gegevens van te voren en op een bepaald moment in één
keer vervangen. Wel zo makkelijk.


Hallo René,

Dat zou inderdaad het gemakkelijkst zijn, maar de NVHR-schematheek wordt gevuld met hetgeen de gebruikers ervan af en toe aanleveren. Niemand heeft dat kennelijk ooit gedaan. Daarom aan jou de schone taak........

De waarde van een teercondensator staat - zoals Roland al zei - op de zijkant van het onderdeel:



De moderne polyesterfilm condensators van Jukebox Revival zijn prima vervangers die Henk waarschijnlijk gewoon in zijn werkplaats in voorraad heeft.
Als ik de foto's bekijk hoef je maar één schroefje los te draaien en kun je het bevestigingsbeugeltje verwijderen. Even doorzetten René . Anders help ik je wel als ik eens in de buurt ben.

Groetjes, Hans

Hoi Rene,

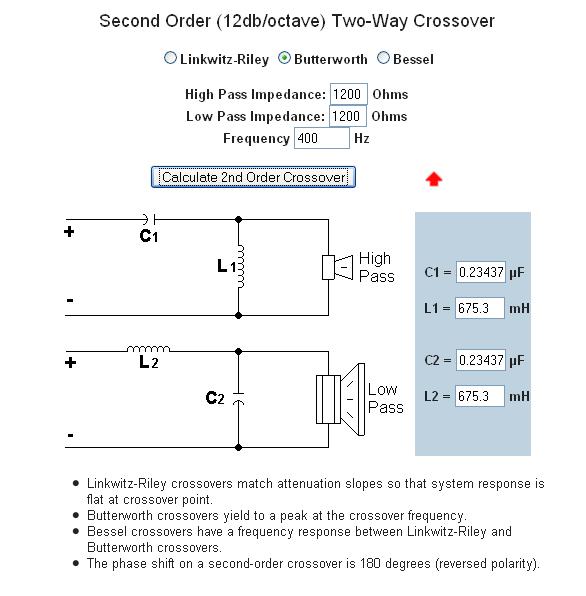

Als je de gegevens invult bij een calculator
dan kom je op het volgende uit:



Ik zou dan zeggen dat die twee condensatoren 220nF moeten zijn.

Nu mag iemand melden wat het echt moet zijn

Groeten, Roland

Hoi
Roland

Mede daarom ook voor de zekerheid eens vervangen.

Dan moet je uit hun klemmetjes halen.
Nu is het zo dat je de AD5032 niet zomaar ondersteboven zet met zijn grote
volume en gewicht van 45 kilo. De filter zit aan de onderzijde.
Liever dus de juiste gegevens van te voren en op een bepaald moment in één
keer vervangen. Wel zo makkelijk.

Groet
René (R)
