Een andere kijk op stereo HIFI

Robin,

Dat zou ik ook graag willen!
Zeker omdat het een klein compact model is.

Groet Frank

Klopt Peter,

Die eindversterker heeft idd geen smoorspoelen maar verder is ie helemaal a la AG9014 enz enz.
Alleen in het schema staat er 18 k voor het onderste schermrooster en in het meubel is deze weerstand een stukje hoger nl 33 k.
Foute berekening in het begin?
In de onderdelenlijst staat wel 33 k.

En naast kostenbesparing misschien wel bewust gedaan ivm mogelijk rumble vanuit de pick up indien er bv een set 9710A in zou zitten.

Groet Frank

Deze eindtrappen zijn wat lichter dan die van de F8X... En van bijv. de AG9014, het vermogen is hier begrensd tot c.a. 6 W. Bij deze worden de schermroosters van de eindbuizen via weerstanden gevoed i.p.v. via smoorspoelen, dit begrenst het vermogen.
De AD3690 moet dit dus wel aankunnen. Misschien in zijn totaliteit wel kostenbesparend.
Die aansluitingen achterop lijken me inderdaad niet origineel. De pluggen achter op de eindversterker zijn voor extra hogetonen luidsprekers.

Groeten,
Peter

Rene,

Dat is het leuke juist hiervan; je schuift de A5X tuner er zo in.

De aansluitingen achterop voor de speakers zijn wellicht niet origineel, eea zit wat scheef en je ziet de schroefjes aan de binnenkant van het meubeltje uitsteken.

Je zult met de AD5036 aansluiten wel de 800 ohm aansluitingen op het chassis bedoelen.
Speakers vinden zal idd wel lukken alhoewel de AD3690A een beetje te licht zal zijn voor deze eindversterker.
Een 9710 A zou beter geweest zijn, een kostenafweging?

Groet Frank

Robin, mag ik het na Bert van je lenen?

Groeten,
Peter

@Jac, Maarten,

Deel 3 (oct 1958) ligt hier ook. Het was een uitgave die zes keer per jaar verscheen, voor $1.00 per stuk of $4.00 jaarlijks.
Waarschijnlijk was de oorspronkelijke serie snel uitverkocht en was de vraag ernaar dusdanig dat Philips een bundeling van de serie gerechtvaardigd vond.
Deel drie gaat over de theorie van het stereofonisch opnemen en weergeven met het AG3060 element en de luidspreker opstelling voor stereofonische weergave in huiskamers en zalen.

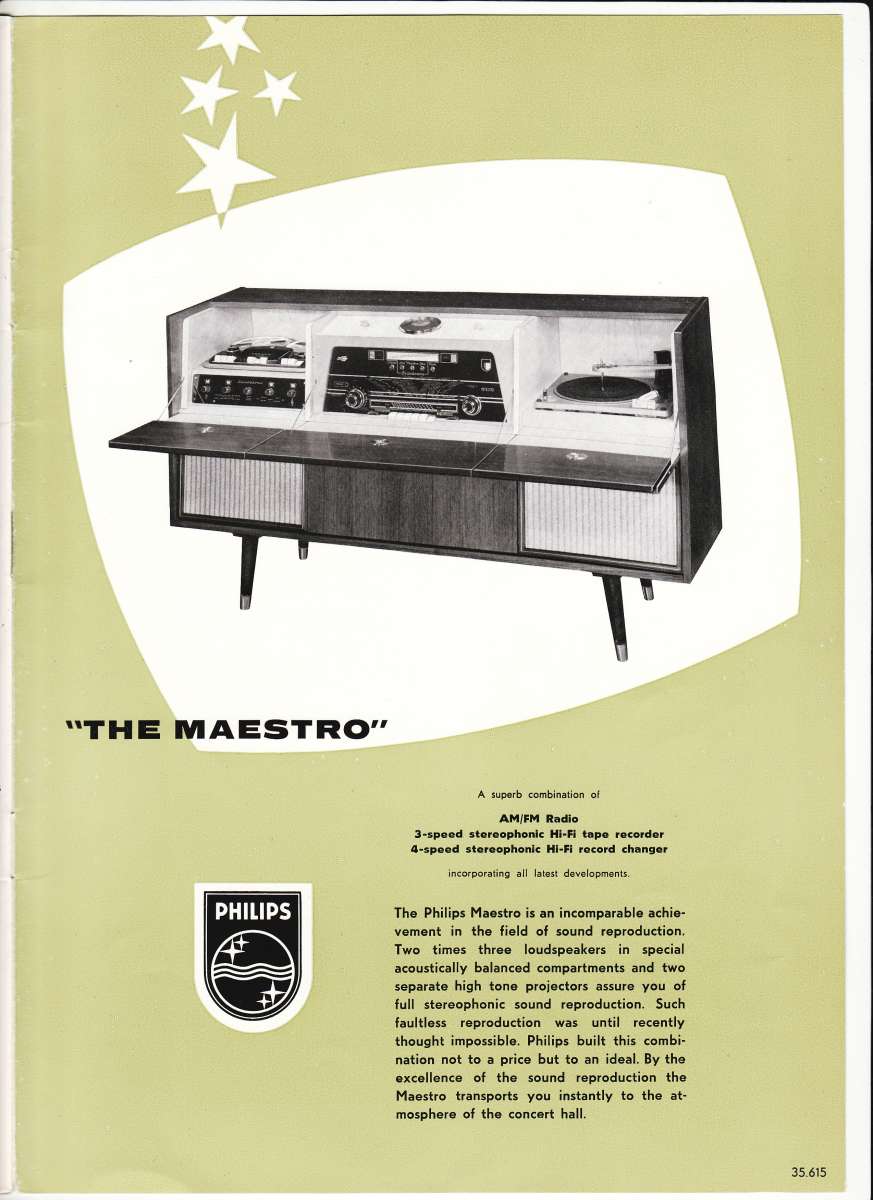

Rechtsonder staat het nummer 35.615

Mooi meubeltje, Frank, het restaureren waard!

Gr. Paul
