Weer een set AG9004/9007

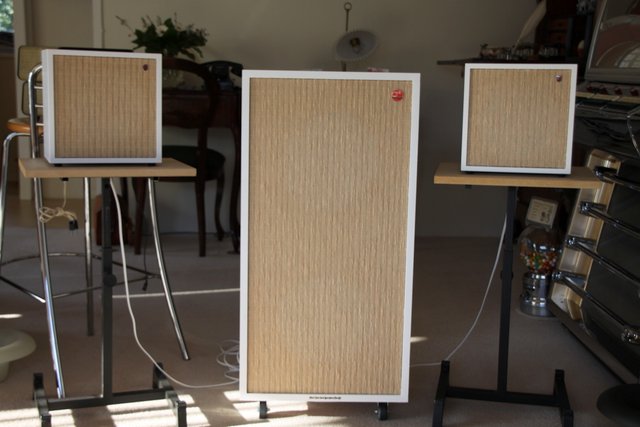

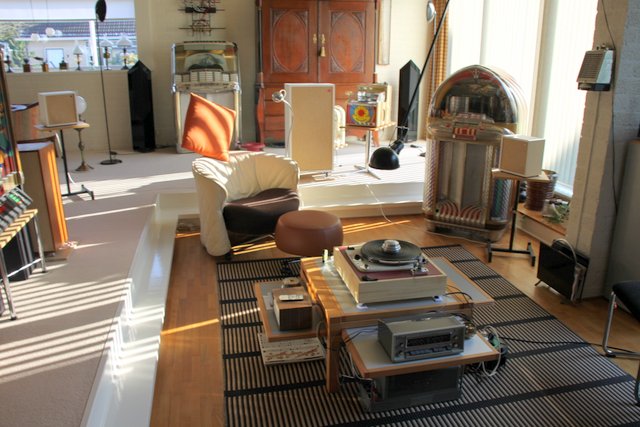

Als laatste dan nog de opstelling in de huiskamer.

Groeten,
Peter

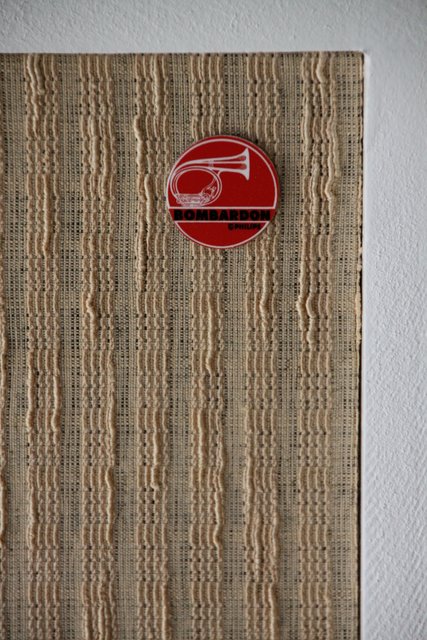

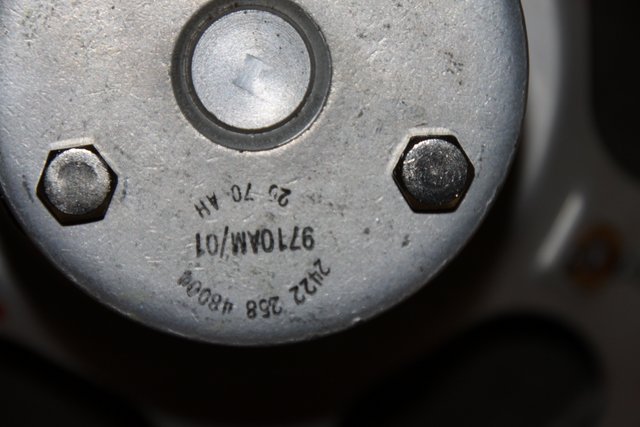

Ondertussen is ook de set luidsprekers voor deze set gereedgekomen. Door goede ervaringen met twee boxen AD5050 (bestaande uit een Bombardon en twee ovale luidsprekers) en de 9710(A)M werd besloten een luidsprekercombinatie te maken gebaseerd op de Bombardon en de 9710AM.
De 9007 mag belast worden met min. 400 Ohm en geeft dan volgens fabrieksspecs 60 W. af.

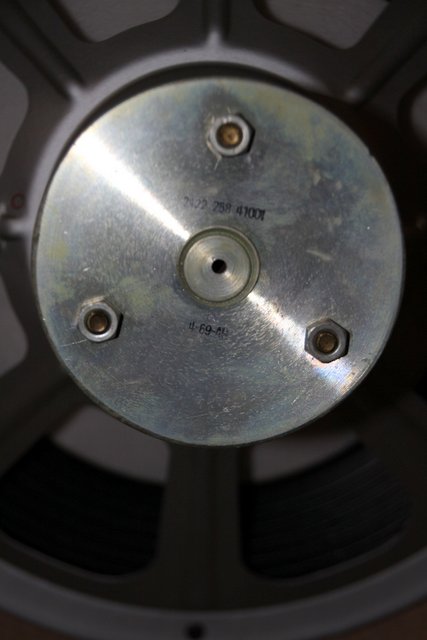

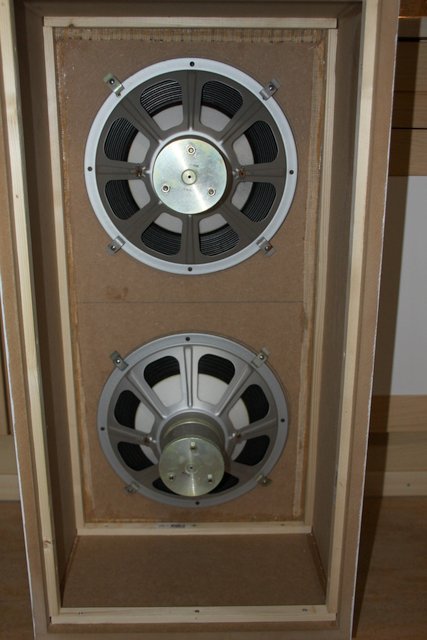

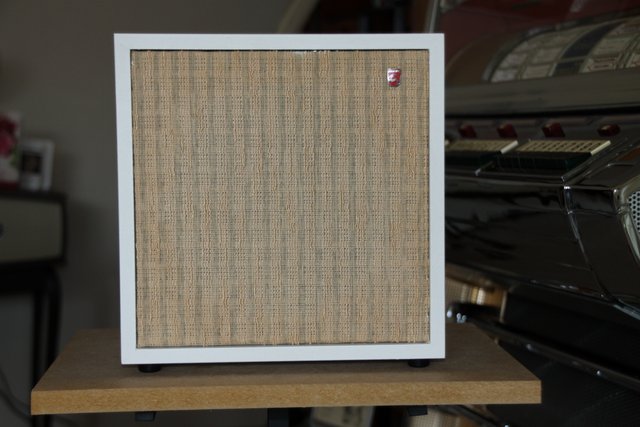

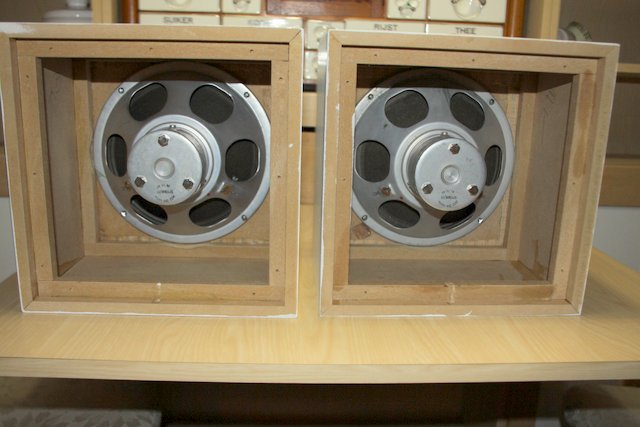

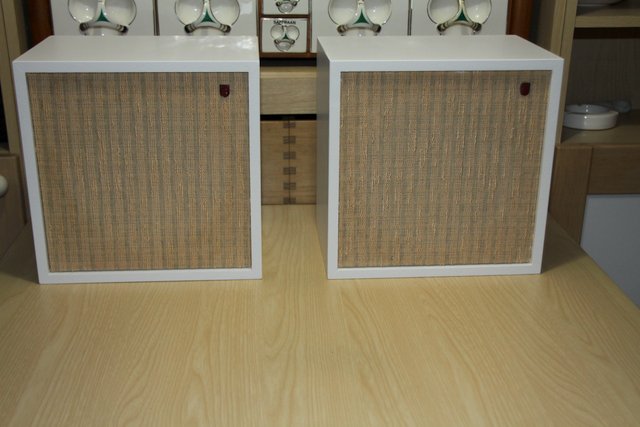

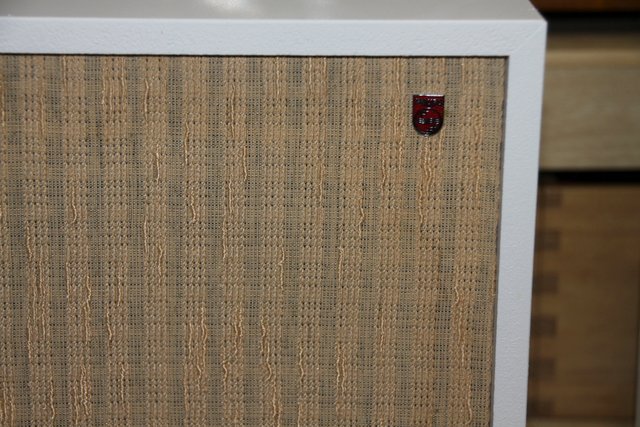

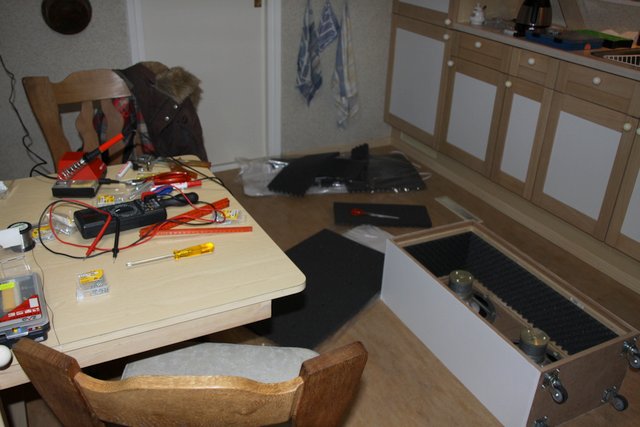

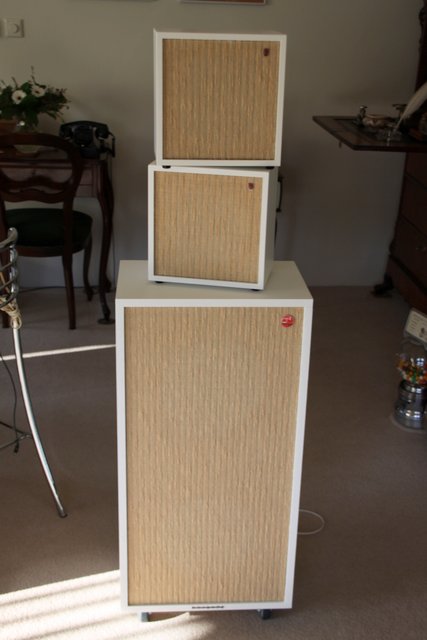

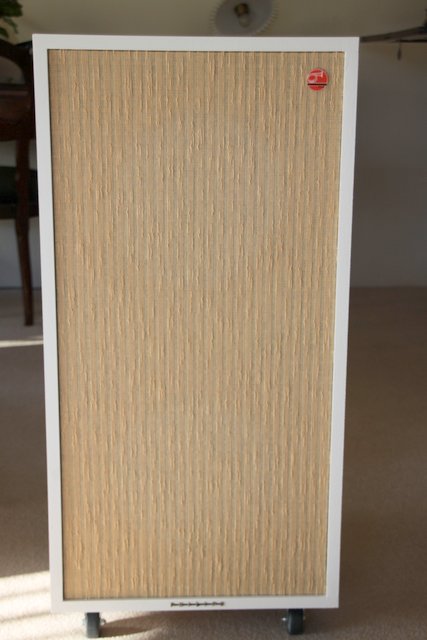

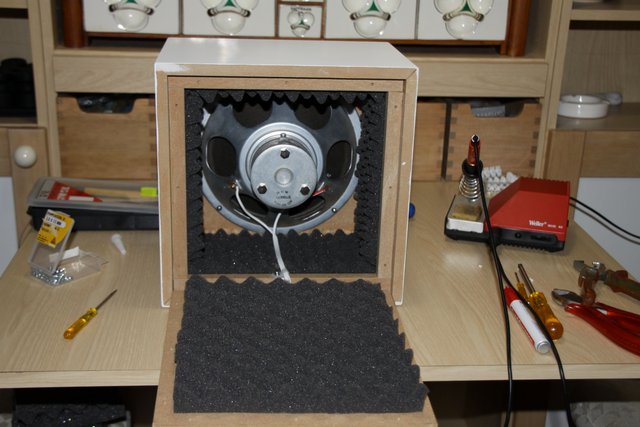

Besloten werd om twee Bombardons samen in één kast (ongeveer de grootte van kast A13 uit het Philips boekje) en twee 9710 AM's elk in een kleine kast als satelliet te bouwen.

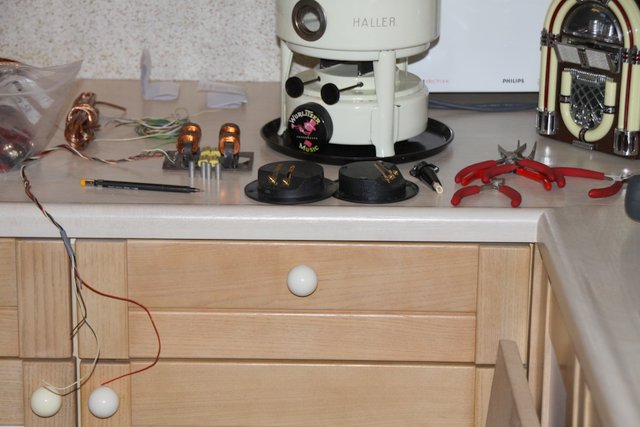

Er moet natuurlijk gefilterd worden. Ondergetekende wist in het verleden beslag te leggen op o.a. twee stereo luidsprekerfilters voor 800 Ohm met een scheidingsfrequentie van c.a. 500 Hz. Deze filters zijn afkomstig uit een groot Philicorda orgel.
Eén van die filters (in feite een dubbel filter) werd voor deze combinatie gebruikt. Eén Bombardon en één 9710M werden elk op een kanaal van het filter geschakeld. De twee filterkanalen sturen elk dus twee luidsprekers aan.

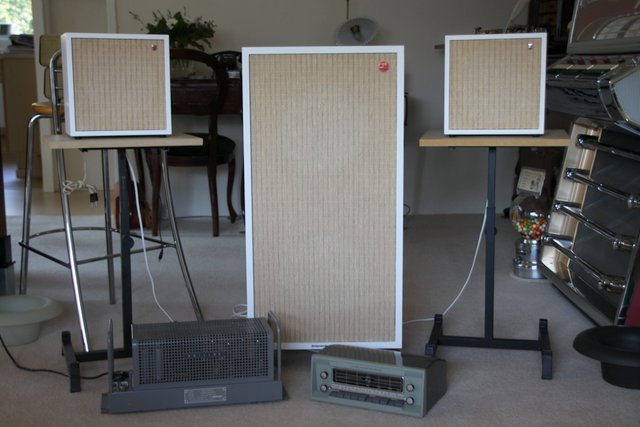

Hoewel dit niet de opzet was zou de combinatie ook voor stereo zijn te gebruiken door de basbox in het midden en de kleine kasten ter weerszijden hiervan op te stellen.

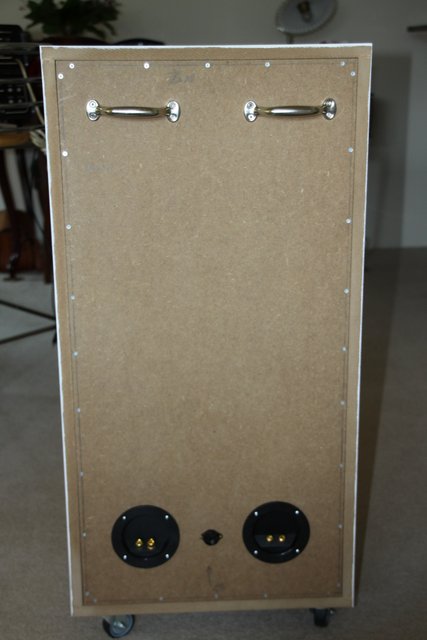

Het filter zit in de basbox ingebouwd en de kleine kasten worden dus hierop aangesloten.
Voor de 9007 worden de beide ingangen van het filter parallel geschakeld.

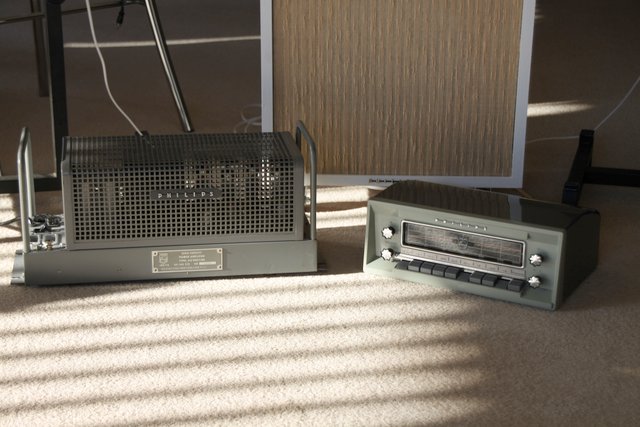

Deze combinatie is tenslotte gecombineerd met een Garrard 301 en een Tivoli CD speler.
Het resultaat is fantastisch en geeft de muziek een extra dimensie.

Tenslotte nog de nodige foto's die Herman mij stuurde. Al met al ziet het er zeer indrukwekkend uit.

Groeten,
Peter

Het is wel grappig om de verschillen te zien
tussen het consumentenmodel en de Phonogram versie
van een paar jaar later.

AG9007 van Herman:

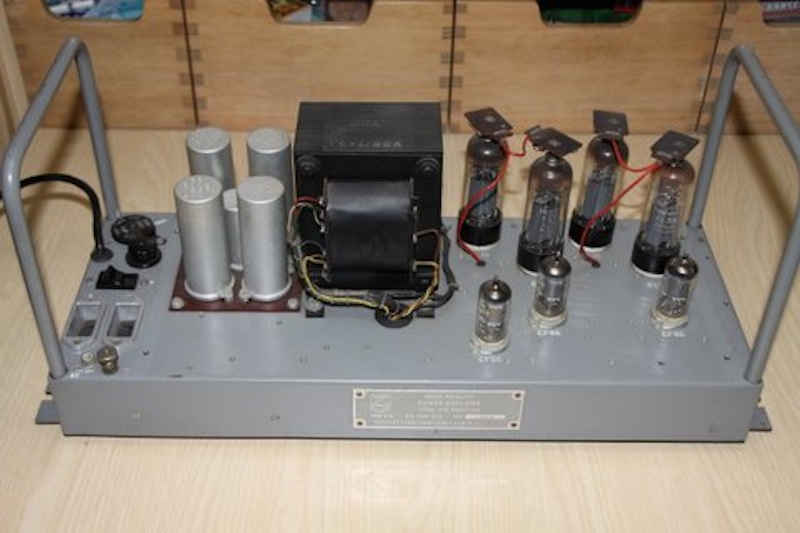

AG9007-I, op de plek van het plaatje zat de ingangstrafo,
te zien is dat de 9007-I geen 'verbouwde' versie is,
de chassisplaat is er speciaal opnieuw voor gemaakt:



:thumbsup:

Robin schreef : Rene bedankt voor de documentatie!

En je hebt het in het Nederlands.
Herman heeft zijn exemplaar vermoedelijk uit Duitsland, want de
bijgeleverde documentatie is in het Duits. Ook zijn AG9004 zal
uit Duitsland komen, want de functie strip is in het Duits.
Als hij een Nederlandse versie wil, kan ik hem die toesturen.

Let er bij de AG9007 docu wel op dat het om het consumentenmodel
gaat en jij de zeldzame versie hebt (en ik ook) die Philips heeft
gefabriceerd voor de luisterstudio van hun eigen Phonogram.
In detail zit er wat verschil in; andere aansluitingen en geen
aan/uit knop bijvoorbeeld. Onze AG9007 gaat alleen uit via de
AG9004. Ook in de techniek zitten kleine verschillen. Van de
Phonogram versie zijn uiteraard nooit gebruikershandleidingen
verschenen. Mede daarom hebben deze ook geen uiterlijke fabrikant
kenmerken, zoals de naam Philips of een typeplaatje.
Van het consumentenmodel bestaat geen compleet schema-set meer.
Enkel wat tekeningen. Philips heeft de originele documentatie
met plak en knipwerk aangepast om de Phonogram versie (AG9007-I)
te vervaardigen. Van deze laatste zijn de schema's dus wel compleet.

:thumbsup:

Peter.

Zeker een mooie AG9007 ongelooflijk waar vind je die nog.
Ik wens Herman er veel plezier mee.
Mg.
Bert.

Rene bedankt voor de documentatie!
