Met grote blijdschap.....

Philips gaf wat richtlijnen, maar elke ruimte heeft zijn eigen akoestiek.
Hun belangrijkste advies was: veel experimenteren met de opstelling tot
je helemaal tevreden bent. Die tijdelijke moeite mocht je ook wel nemen
gezien de investering die je toen gedaan had. Een dergelijke set werd echter
door de leverancier volledig geïnstalleerd, dus die zal ook wel wat advies
hebben gegeven.
Een doorzonwoning (toetertijd heel modern) zagen ze als een goede ruimte.
Inderdaad is een L-kamer lastig en in dergelijke situaties is het wellicht
beter om een deel van de kamer te gebruiken om naar je fraaie hifi set te
luisteren. De zithoek dus. Ik neem aan dat bij de eethoek de muziek meer
als achtergrondmuziek dienst doet. Dan mag het wel 'ergens anders' vandaan
komen.
Het goede advies van Han kan zeker, maar vergeet niet dat we met mono te maken
hebben en de bedoeling is om de ruimte zo gelijkmatig mogelijk te vullen met
muziek 'als in een concertzaal'. Daarom hamerde Philips een beetje op reflectie.
Het is niet de bedoeling om de weergave te concentreren op één punt, zoals bij
stereo weergave. Daarvoor was nu juist de 'heilige drie-eenheid' met de drie
luidsprekerkasten ontwikkeld! Maar een ideale luisterplek zal er altijd wel zijn.
Dat is ook te lezen in de door mij aangehaalde artikelen uit het Philips
Technische Tijdschrift. Met het ontwerpen van de hifi set in de eerste helft
van de jaren vijftig zullen ze toch ergens vanuit gegaan moeten zijn.
Alles moest opnieuw uitgedacht worden. De versterker (AG9000), de luidsprekers
(de 9710 -nu internationaal vermaard- is min of meer ontwikkeld voor de hifi set)
en zelfs een goede bijpassende platenspeler die ook geschikt was voor het nieuwe
fenomeen; de vinylplaat. Een tuner zag Philips in eerste instantie niet eens zo
zitten. Hai Fai was vooral om van je eigen muziek te genieten. Om naar de radio
te luisteren was een aparte buizenradio in dezelfde kamer dus noodzakelijk.

:thumbsup:

Hallo

Ik heb de onderste satteliet eens op het dressoir naast de bank gezet.
Het springen van het geluid is weg (vond ik ook iets hebben , ik noemde dat soort stereo hahaha)
Het geluid is wel NOG GLIJKMATIGER verdeeld tussen de sattelieten.
Ik had de 800 OHM al het verste weg gezet met de gedachte , deze klinkt een tikkeltje harder dus misschien compenseert dat de afstand een beetje.

Wat ik nu mis is dat als ik bij de eethoek sta (achter de bank zeg maar) dat ik daar accoustisch "in een gat val" doordat de onderste satteliet verplaatst is.

Nu lijkt me een L vormige woonkamer niet de makkelijkste ruimte om van voor tot achter te vullen met geluid.

Maar ik zal dit eens een paar dagen aanhoren , en dan beslis ik wel of het zo blijft of weer veranderd word.

Gr Bjorn

Hoi Bjorn,

Net als René zeg ik
Als deze opstelling voor jou het beste klinkt, laat dat dan zo. :thumbsup:

Er zijn boeken over vol geschreven.
Maar er zijn teveel factoren die het geluid in al dan niet positieve manier kunnen beïnvloeden.
Allemaal theorie dus.

Maar strikt persoonlijk zou ik zeggen:
De hoekbox in de rechter bovenhoek.
De linker iets meer naar links, maar juist niet helemaal in de hoek. Ongeveer een halve meter daar van weg
De rechter meer naar boven. Ongeveer de hoogte van je luisterplaats.
Beide wel op oorhoogte en recht naar je toe gericht. Dus vooral niet via een hoek met reflectie.
De afstand van beide naar de luisterplek zowat gelijk.
Eventueel zelfs de linker een pietsie meer na je toe richten.
Uitgaande van een rechte lijn vanuit de drie luidspreker zou je zelf in het snijpunt van de drie moeten zitten.
Als die drie lijnen bovendien allemaal even lang zijn zou dat ook nog mooi zijn.
En dat tot de muren achter je.

Echter, bedenk wel dat de praktijk ook hier altijd sterker zal blijken te zijn dan de theorie.

Groet,
Han

Hoi Bjorn.

In principe is de plek van de onderste satelliet te ver van de andere en de hoekbox.
Maar belangrijk is natuurlijk je eigen ervaring en plezier. Het is dus geen kritiek
op je opstelling, hooguit een opmerking. Je zit bijna tussen en halverwege de twee
satellieten. Dat was volgens Philips nu juist niet de bedoeling (met respect hoor).
Met name de hoge tonen hebben een smalle bundel en Philips probeerde dat nu juist op
te lossen bij een mono installatie, "als in en concertzaal".

Wat Philips erover schrijft:

De kast met de lagetonen luidspreker kan in een hoek geplaatst worden terwijl het kastje
(of de kastjes) met de hogetonen luidspreker zo wodrt opgesteld dat in een zo groot mogelijk
deel van de ruimte eenzelfde klankbeeld wordt verkregen. (...) Deze kastjes mogen echter
niet te ver van de lagetonen luidspreker worden geplaatst omdat anders het geluid 'springt',
of met andere woorden, afwisselend van verschillende richtingen lijkt te komen.

Persoonlijk zou ik de satelliet onderaan meer halverwege de lange muur plaatsen.
Ook is er nog de mogelijkheid van reflecteren op niet absorberende wanden.
Wellicht zijn jouw wanden daar geschikt voor om het eens uit te proberen.
Je zou die satelliet op een tafeltje rechts naast de bank kunnen plaatsen, enigszins
wat schuin omhoog gericht en naar de muur.
Mede daarom zijn de AD5032A's ook aan de achterzijde netjes afgewerkt. Philips heeft
het ook zelden over ophangen van de hifi satellieten, maar ze te plaatsen op kasten,
tafels en dressoirs of boekenplanken. Dit in tegenstelling tot de Hi-Q radio installaties.
De hifi satellieten zijn dan ook niet voorzien van een ophang gat.
Worden ze wel opgehangen dan adviseren ze om de satelliet flexibel op te hangen zodat
ze enigszins naar boven (reflecteren) of naar beneden zijn te richten. Vandaar ook dat
men die verchroomde beugels apart erbij kon kopen indertijd. Dan moest het snoer via de
achterzijde uit het kastje komen. Standaard had men daar al een gaatje voor gemaakt in
het achterwandje. Helaas heb ik die beugels niet (er moet wat te wensen overblijven).

Zoals ik al schreef hingen mijn oude satellieten ook volgens het principe van de
Hi-Q radio installaties. dat was dus eigenlijk ook niet helemaal zoals het behoorde
te zijn, maar het toch wel goede resultaten gaf. Met wat (kleine) kanttekeningen.

Zie ook:

www.grammofoon.com/HiQGN/Fotos/players37.htm







Ik heb je plaatje met 2000 pix breed naar je toegestuurd.




:thumbsup:

En bij deze een schets van de opstelling van mijn luidsprekers.
Dit vond ik zowel praktisch , als ook accoustisch de beste oplossing.

p.s. kan iemand de afbeelding voor me vergroten?

Gr Bjorn

Downloaden lukte kennelijk niet in de vorige bijdrage.
Nog een keertje maar.

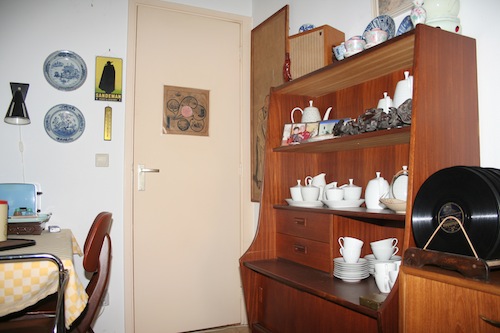

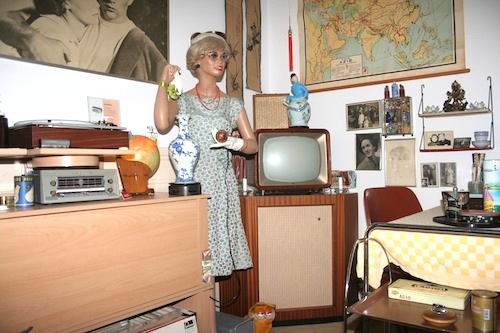

Deze fotootjes horen dus bij het vorige verhaaltje.
