OTL - techniek beginner.

Oké, dank.

Maar als het zo simpel is, waarom paste Philips dat dan niet toe in de
jaren vijftig?
In plaats van een hele nieuwe lijn van producten en OOK luidsprekers
toe te passen. Dan maakte Philips het zichzelf wel erg moeilijk.
Bij hifi begonnen ze immers min of meer laag-ohmig en zijn twee jaar later
'definitief' overgestapt op OTL met hoog-ohmige luidsprekers.
Er moet dus voordelen zitten in het OTL systeem van Philips.
Uiteraard ook commercieel, maar zeker ook toch wel in de weergave.
Aan het aantal buizen kan het niet liggen, want op elk kanaal van de versterker
van Patrick zitten net zoveel buizen als op een mono versterker van Philips
(dus even commercieel gedacht).

Want dat is eigenlijk de crux waarom ik er van uitging dat de versterker
van Patrick hoog ohmige uitgangen had.

:smilythumb:

Volgens mij mag je bij parellelgeschakelde uitgangsimpedanties (van buizen, of van complete schakelingen) de uitgangsimpedantie exact hetzelfde berekenen als bij normale weerstanden. De formule daarvoor is 1/(1/R1+1/R2.....)
Je kan een analogie met water zoeken - je hebt een aanvoerleiding met 'n vast debiet en een druk van 4 bar. Als je één zo'n leiding (buis) hebt, dan is de druk bijvoorbeeld 4 bar. Sluit je 4 leidingen (buizen) aan op de aanvoerleiding, dan heb je minder druk per leiding, maar het debiet blijft hetzelfde. De leidingen zijn in het voorbeeld niet afgestopt, maar het vaste debiet loopt door de leidingen!

Een EL519 heeft toevallig (nouja, zo is ie ontworpen) 'n lage uitgangsimpedantie (grote stroom mogelijk bij een relatief lage spanning) waardoor het aansluiten van laagohmige speakers mogelijk wordt.

Als de impedanties niet overeenkomen, zakt 't rendement dramatisch.

Er bestaan/bestonden zelfs commerciële laagohmige otl's van vaderlandse bodem!
In 1996 heeft de Amsterdamse buizenexpert Frank Beisner een 8 Ohm OTL mono eindamp gemaakt onder de merknaam Satori OTL 15. Dat jaar op de VAD in Veldhoven gepresenteerd als primeur.
Distributie ging via Audiovorm in Haarlem.
Helaas is het merk al vrij snel ter ziele gegaan door persoonlijke omstandigheden.
Zijn zaak zat in de Amsterdamse wijk de Pijp.

Hoi heren technici.

Op het NFOR is een interessante thread ontstaan naar aanleiding van de

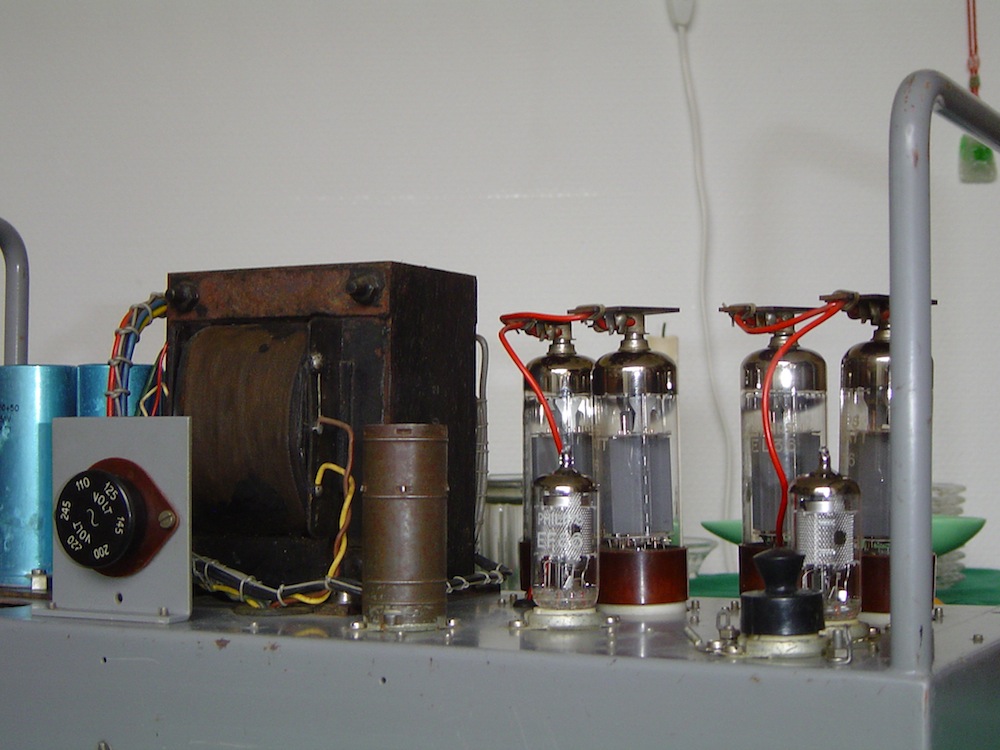

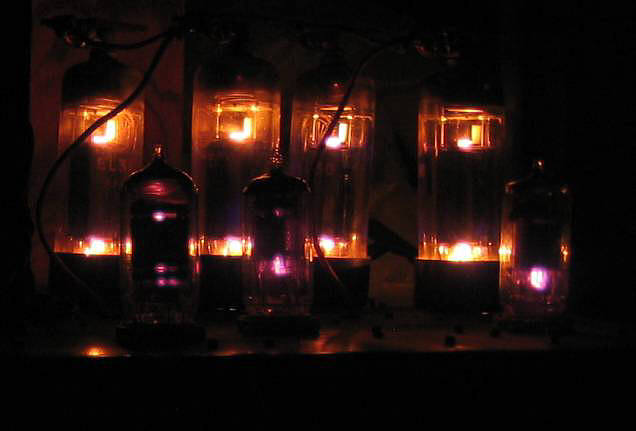

indrukwekkende OTL stereo versterker van Patrick. Overigens hebben we het
hier op het BRCF er wel eerder over gehad met als conclusie dat OTL stereo
een bijna onmogelijke opgave was. Nu komt er een (eind)versterker in die richting
toch om de hoek kijken en dat is wel fascinerend.

www.gloeidraad.nl/radioforum/index.php?id=123390

Daarin ging ik in mijn opmerking uit van de kennis die ik heb opgedaan
van mijn Philips OTL passie.
Toch maakte ik daar kennelijk een blunder en ik werd er dan ook via PM's door
enkele mannetjes op onbehoorlijke, beledigende en kleinerende manier op
afgeserveerd in plaats dat ze mij dan eens op vriendelijke toon verklaren
wat ik verkeerd beredeneerd heb; ondanks dat de discussie in de categorie
'techniek beginner' staat. Zo is de wereld nu eenmaal ook in onze hobby.
Ik ga er dan ook maar niet verder op in op dat forum. Het is het daar niet
waard.
Maar mijn vraag is dus hoe het werkt dat een OTL versterker toch een
uitgangsgevoeligheid van 8 of 16 ohm heeft?
M. maakte de opmerking die wel interessant is, maar hij gaat er verder niet
op in. Het is altijd jammer dat hoogbegaafde technici op het NFOR er van
uitgaan dat iedereen altijd begrijpt wat zij vertellen (nogmaals, in de categorie
'techniek beginner'):
OTL betekend zonder uitgangstransformator (dat weten we uiteraard al en is de
vraag niet).
Dus (!) de uitgangsimpedantie is door de hoeveelheid buizen omlaag gebracht zodat
direct een laag-ohmige luidspreker aangesloten kan worden.

Van de eigenaar van de versterker kreeg ik trouwens een erg aardige mail.

Wie wil mij dat op eenvoudige wijze verklaren?
Alvast dank.

:thumbsup: :thumbsup:
