een mooi dressoir met ingebouwde luidsprekers.

Hoi heren

Van mijn goede kennis Thijs kreeg ik deze tip.
Let op de 'fair price'...

www.mcsmk8.com/Paragon/paragon.htm

:thumbsup:

Albert,

Als je de bijlage van RR goed had gelezen was je de afm. tegengekomen. Ook je vraag waarom 2 crossoverfrequenties was dan beantwoord.
In ieder geval op zoek naar een goede meubelmaker als je zelf niet handig bent met gereedschap zou ik zeggen.

Hoi Albert

Dank voor je positieve inbreng.

Op eBay heb ik een aantal advertenties gezien van lieden die
de bouw schema's aanboden.
Ik las ook ergens dat die inderdaad bestonden en vervaardigd
waren door de fabrikant om mensen in de gelegenheid te stellen
de kast zelf te bouwen.
De Paragon was een drieweg systeem.
Er was ook een kleinere tweeweg systeem trouwens. Of daar ook
bouwtekeningen van zijn weet ik niet, daar heb ik niet op gelet.
Maar als ze er zijn van de grote versie, zullen die van de kleine
versie ook wel bestaan.

Nou, ik ben benieuwd; houdt ons op de hoogte!

:thumbsup:

Hallo iedereen,
Ik vind het echt mooi.
Is het mogelijk om zo iets na te bouwen ?
Wat moeten de juiste afmetingen zijn ( minimaal) ?
Ik probeer thuis een kelder om te bouwen tot luisterstudio ( het geluid moet in de kelder blijven als mijn vrouw TV kijkt !). Er is wel plaats voor een dergelijke dressoir als het niet Te groot moet zijn,
Ook begrijp ik niet goed de scheidings filter frekwenties, Waarom twee ?
Groeten,
albert
PS Als het klaar is mogen julie allen komen luisteren !!

Hierbij nog even de (aangepaste) tekst welke ik geplaatst had op het
andere forum, omdat daar nu eenmaal de onzekerheid is of
de topic blijft staan en niet verwijderd wordt door het beheer.

"Er zit namelijk een 2 x 40 watt transistorverswterker in".
(opmerking van één van de criticasters)

Dat zal ik de eerste productiejaren nog anders geweest zijn.
Toen zat die versterker er ook nog niet in trouwens.
Ze werden volledig met de hand gemaakt en de productie in de
hoogtijdagen was vijf per week. Aflopend tot in de jaren 80
tot twee per maand. Er is een enorme variëteit gemaakt en de
versterker werd pas toegepast in de jaren zestig, om later
weer te verdwijnen. De versterker was een OPTIE.
De scheidingsfilters lagen op 500Hz en 7000Hz.
Een dergelijke fraaie luidsprekerkast zou in mijn ogen prachtig
zijn bij een fraaie buizeninstallatie, waar hij oorspronkelijk
dus ook voor ontworpen was in de jaren vijftig.
Het was zeker nog pionierswerk van de zeer ervaren ontwerper, want
stereo kwam nog maar net om de hoek kijken, tijdens de ontwerpfase,
die ruim tien jaar in beslag nam. De bedoeling was oorspronkelijk om
een studio luidspreker te ontwerpen om de ontwikkeling van stereo
te verbeteren, maar JBL (samen met de ontwerper vooral succesvol
innovatief voor het geluid van bioscoopfilms en de bioscopen zelf)
besloot ook een consumentenmodel te maken toen bleek dat de
commerciële opkomst van stereo op plaat en band een steeds groter
succes bleek te zijn.
Deze luidsprekerkast heeft dus als radertje aan de wieg van de
ontwikkeling van stereo gestaan tijdens zijn ontwerpfase, die al aan het
begin van de jaren vijftig begon.
De ervaren ontwerper heeft diverse prijzen gewonnen voor zijn research
voor het professioneel weergeven van geluid. Het was juist zijn verlangen
om een zo gespreid mogelijke stereo weergave te bewerkstelligen, wat op
zich begrijpelijk is gezien zijn ervaringen voor de geluidsweergave in

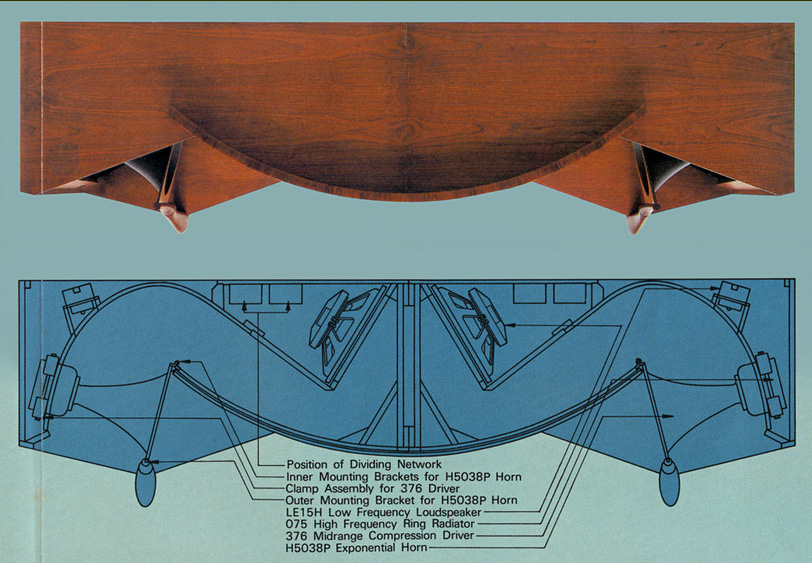

o.a. bioscopen. De horizontale tekening van het meubel laat duidelijk zien
dat hem dat succesvol gelukt is.
De criticasters betreffende de weergave zitten er dus volledig naast.
Helaas zal er in Nederland geen exemplaar bestaan om de perfecte weergave
te bewijzen. In de 25 jaar van zijn productie zullen er volgens schattingen
maar 1000 van zijn gemaakt.
Hier de professionele uitvoering van de Paragon, het uiteindelijke doel van
de ontwerper en de fabrikant.



Het blijft vreemd dat enkele heren vooral besloten hebben om het meubel
met name de grond in te boren. Verbazend daarbij is dat daar zelfs één van mijn
betrouwbaarste bronnen betreffende hifi bij zit, wiens niet onderbouwde
argument de plank volledig mis slaat. Ook overige negatieve argumenten (zoals
pogingen om te bewerkstelligen dat het onderwerp niet op dat forum thuis hoort)
laten zien dat men zich vooral geen info wil toe eigenen en dus maar wat roept.
Maar dat mag uiteraard, ieder zijn mening.

Inderdaad, waar een wil is, is een weg. Heel goed!

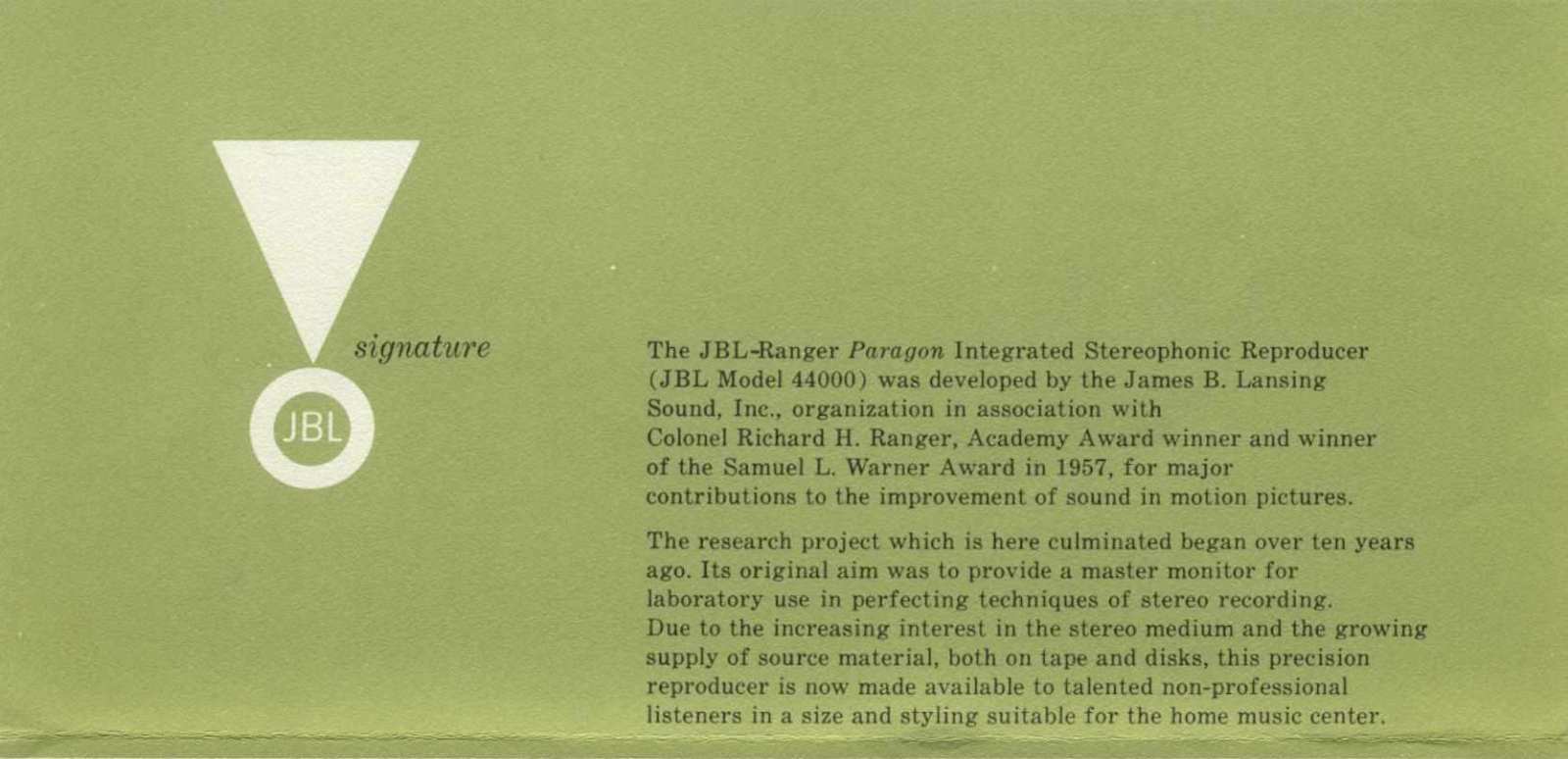

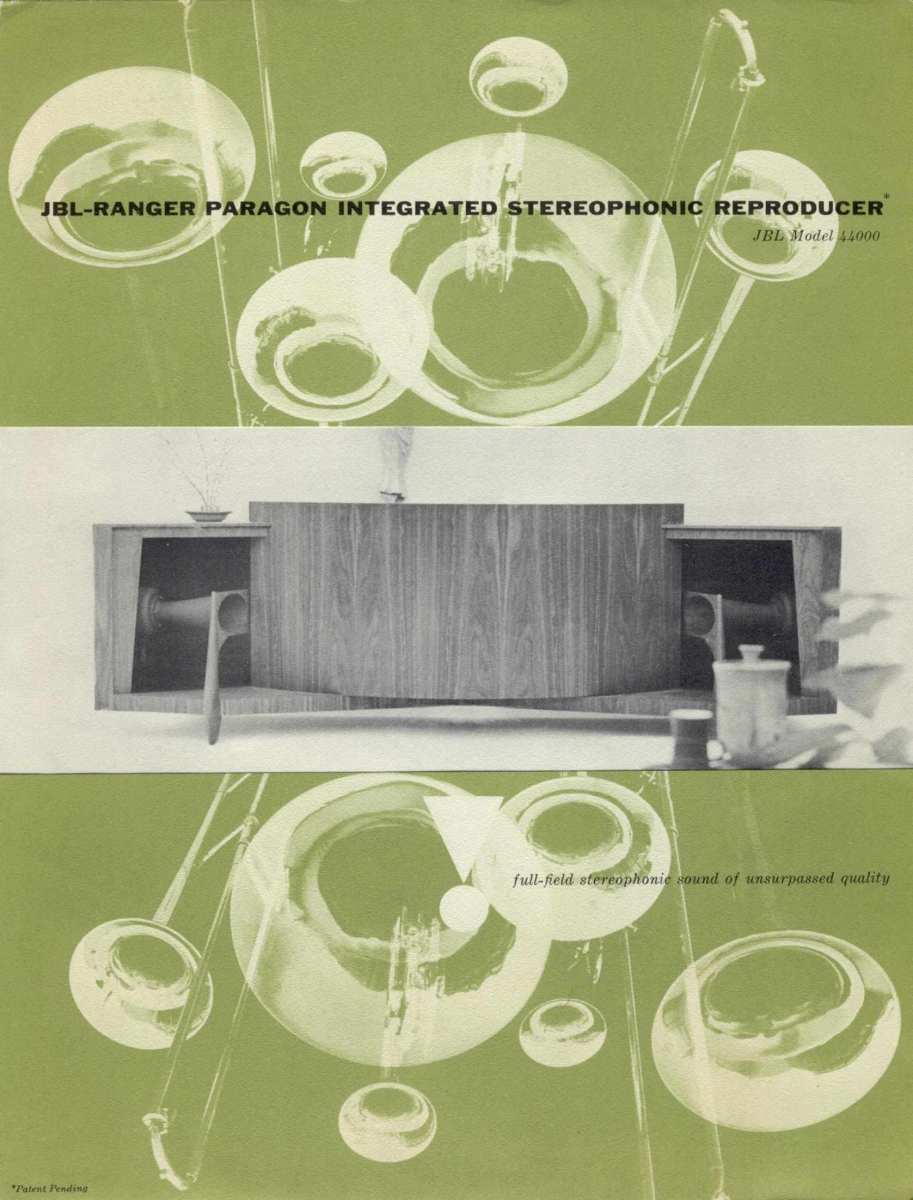

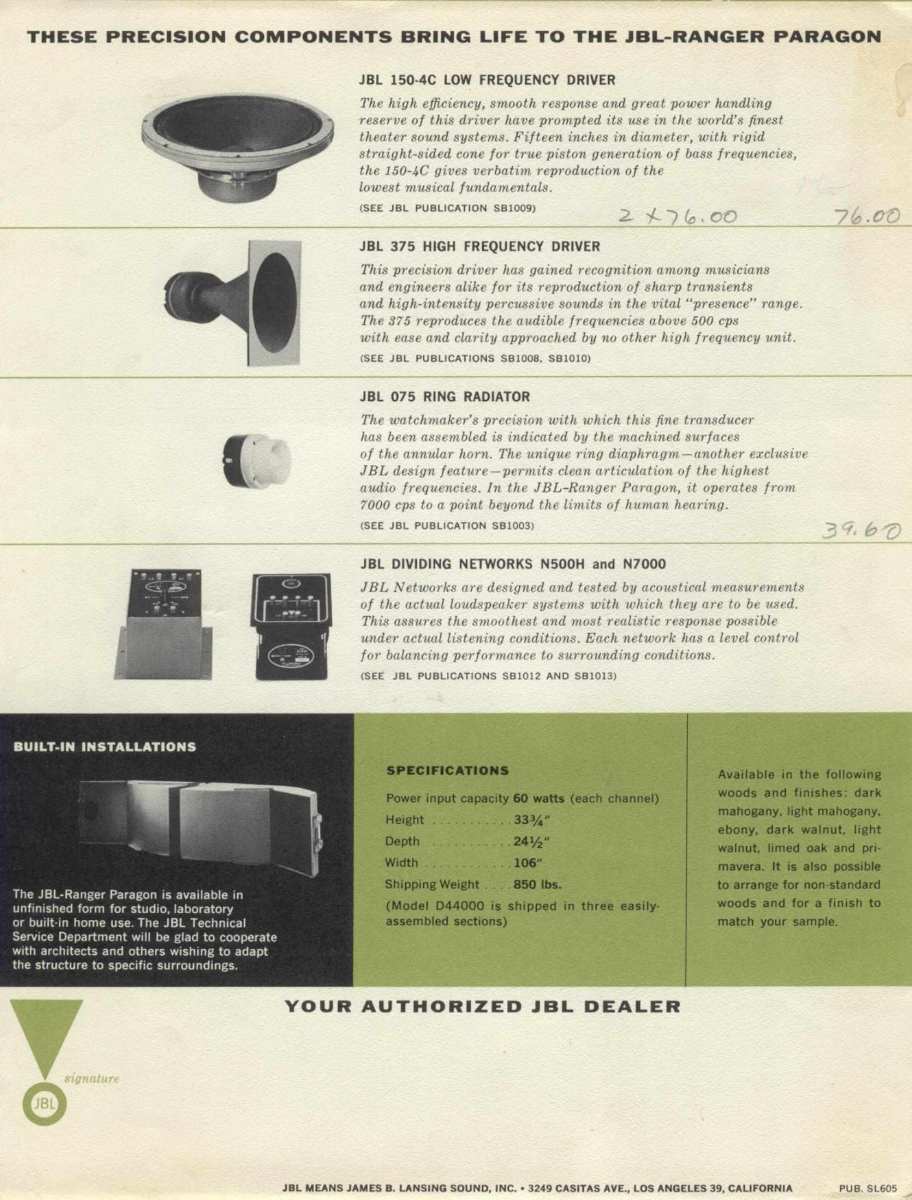

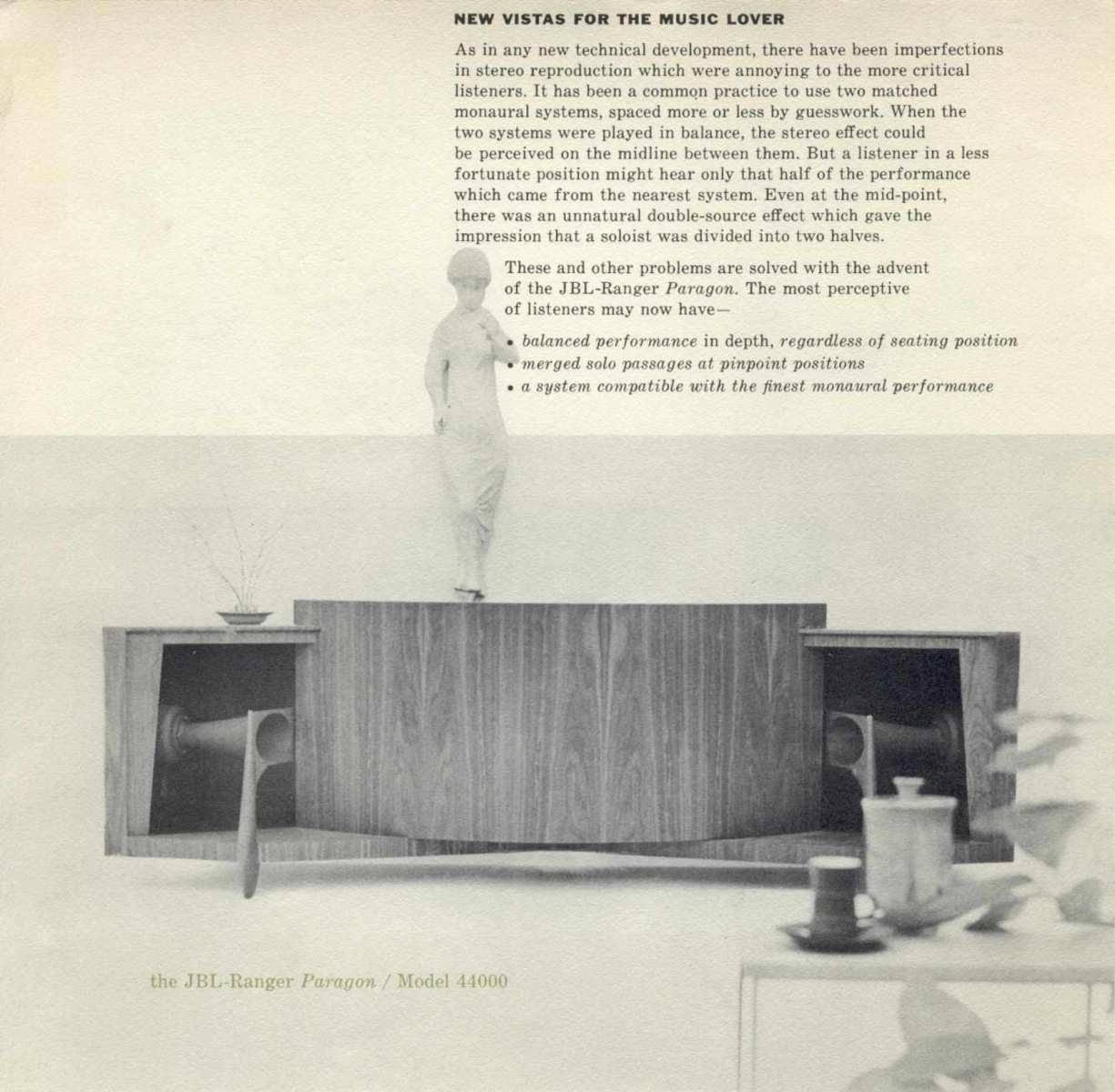

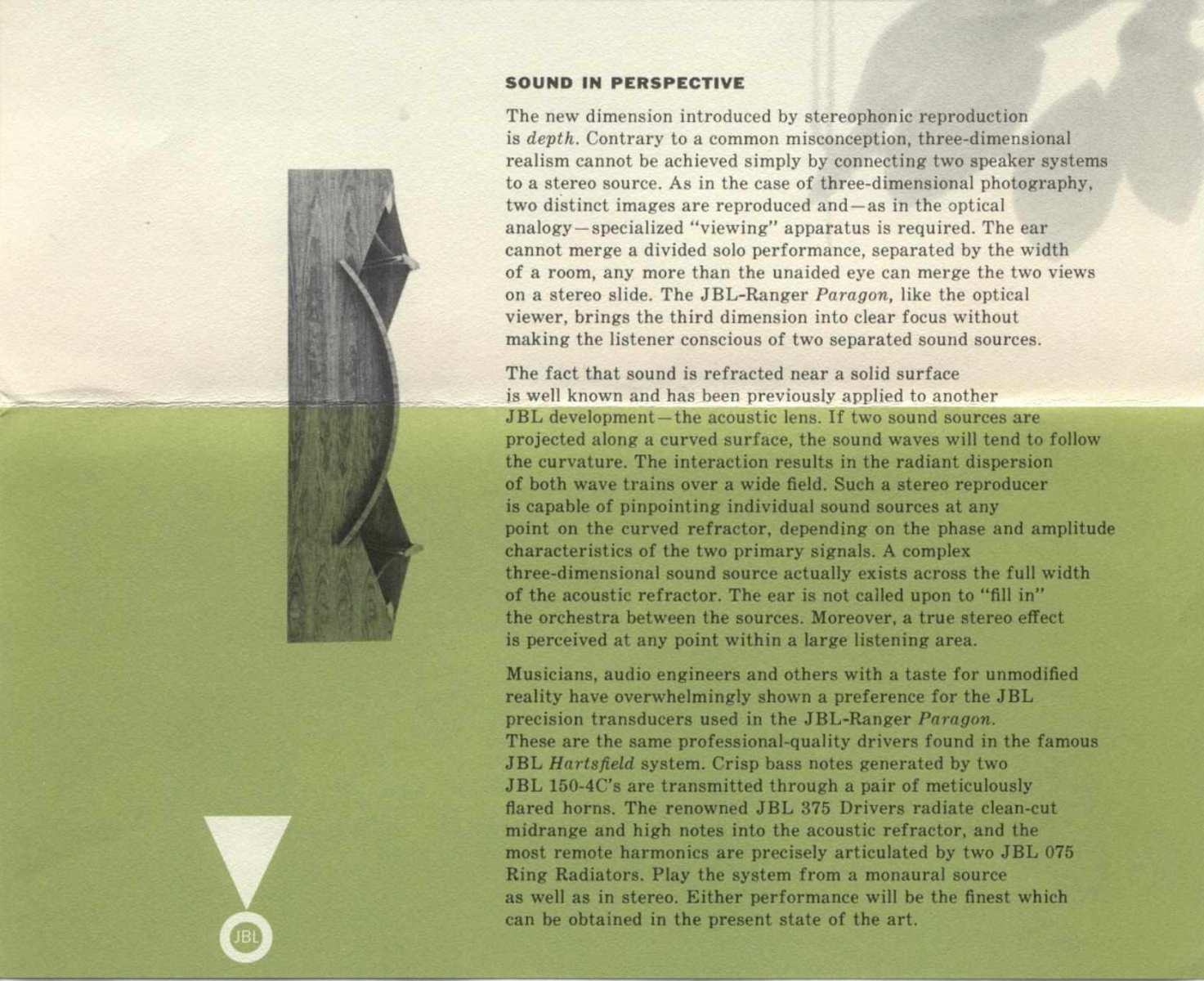

Wellicht interessant om de oorspronkelijke folder te tonen.
