greatz landgraf f39 te klein beeld

op de beeld buis hals kon ik het testbeeld in het midden zetten en de helderheid instellen ( ionen magneet )

Hier zijn de foto.s

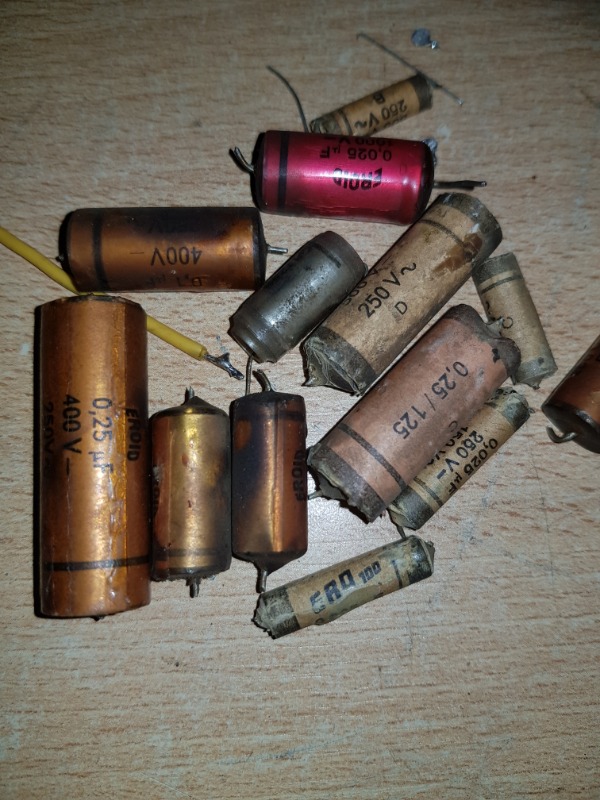

oke bedankt voor jullie reakties hebt alle condensators vervangen ze waren allemaal slecht hebt nu weer normaal beeld
de spanningen waren allemaal goed

Meen dat deze toestellen een selenium gelijkrichter hebben, (model rode centrale verwarming)
Zwarte 4 standenschakelaar verbind beeldbreedte spoel L407 met diverse tappen op de hoogspanning trafo.
Met R433 stel je de booster-spanning af, op meetpunt UB , helaas staat de spanning niet vermeld in de documentatie, maar even verder zoeken op de diverse modellen met het zelfde chassis.

Wat bedoel je met vervangen van de condensators? Alle of de voedingselco's? Voordat je aan het vervangen gaat, zou ik eerst eens meten hoe hoog de spanningen aan de elco's in het voedingsdeel zijn. Meten is weten. Het voorkomt teleurstellingen en onnodig vervangen van onderdelen. Het beeld mag dan wel te klein zijn, maar het ziet er best goed uit qua helderheid. Mogelijk is de boosterspanning te laag, wat kan duiden op te geringe sturing vanuit de lijnoscillator. Dus ook deze opmeten. De rasteroscillator wordt gevoed door de boosterspanning en dat kan de kleinere beeldhoogte verklaren.

Groet, Jan

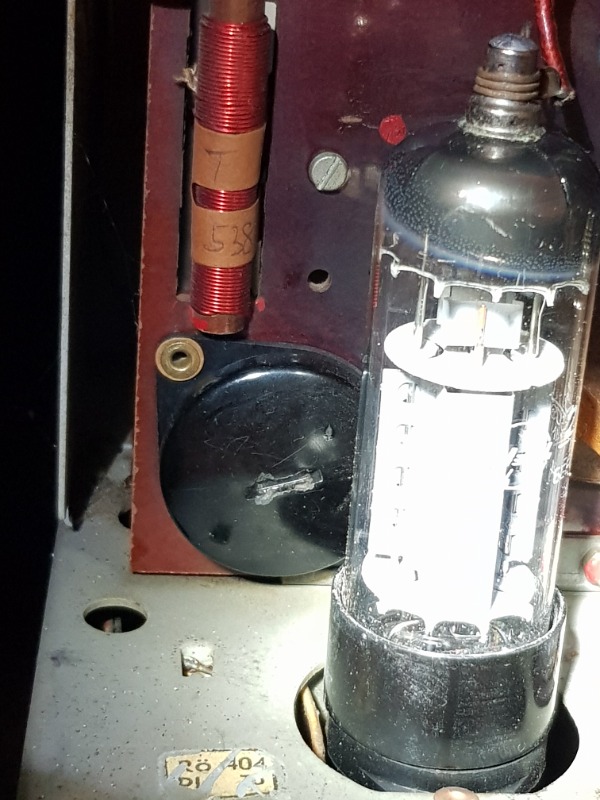

Deze foto
