vervolg raparatie tx701

Hallo Roland

Klopt viel me op al kijkend bij het bovenste steeltje waar het gloeidraadje aan vast zit dat de gloeidraad inderdaad erg dun is.
Zoals een haar ongeveer:P

Maar goed ik heb hem eens opgestart zonder de DAF41.
En tijdelijk een 10W weerstand gemonteerd tot maandag de juiste zal aankomen.

Eerst schrok ik een beetje van het gefuit , wat nu dus ook iets harder is dus ook duidelijk hoorbaar.

In het begin , zeg maar de eerste 10 seconde vonkoverslag binnen de HSP eindtrappen en rond de overgang afbuigjuk-aquadac laag zag ik vonkoverslag.
hierna even uitgeschakeld , beeldbuis ontladen en toen met het afbuigjuk bewogen.
Vermoedelijk maakte die geen goed contact met de aquadac laag.

Wat de vonkoverslag in de einbuizen moest voorstellen weet ik niet.

Wel is duidelijk dat het beveiligingscircuit niet werkt.
Want alle regelaars staan links om , behalve die van de beeldhoogte en toch kwam er licht in de pijp.

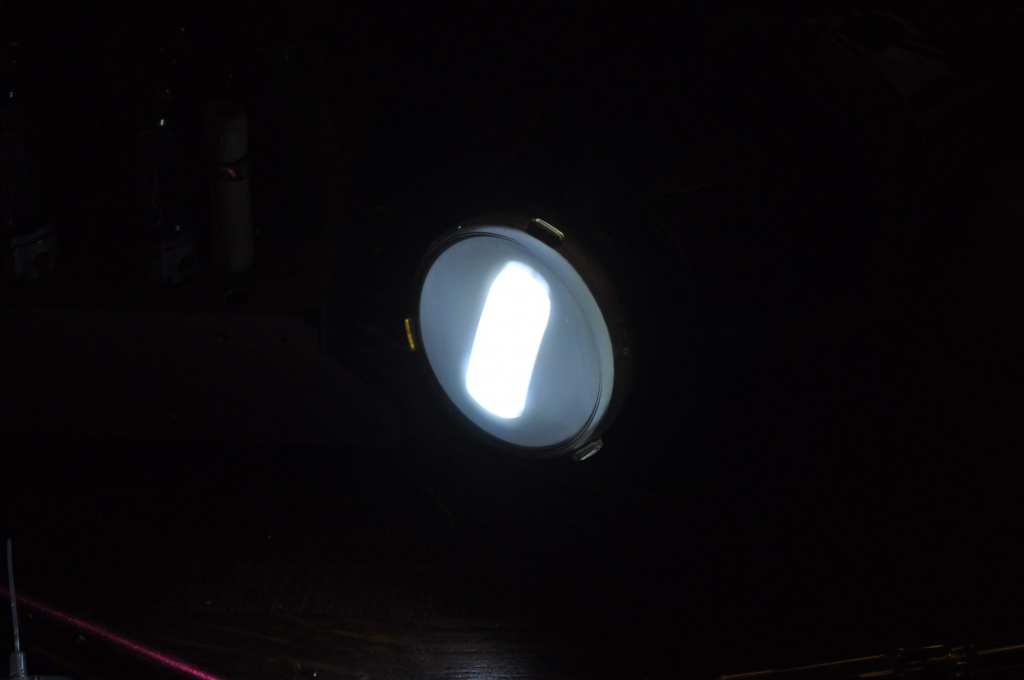

Alleen er klopt volgens mij nog geen sodemieter van maar goed(zie foto)
Maar goed ik breek de proefopstelling zometeen af en zet de tv weer even in elkaar.

Als ik naar het beeld kijk lijkt me de beeldbreedte best aardig maar de beeldhoogte is maar 50%
Maar goed daar kan ik nog geen goed oordeel over geven omdat ik de regelaars allemaal linksom had staan.
Ik wil nu eerst even afwachten tot volgende week het buisje en de juiste weerstand binnen zijn.

Trouwens hoe erg moet ik oppassen met de röntgenstraling als ik de beeldbuis zo los heb liggen.
Is het echt nodig om iedere keer voorzorgsmaatregelen te nemen?
Of is dit eerder iets voor degene die er daaglijks mee te maken krijgen

Gr Bjorn

Hoi Bjorn,

Wat is het vervelende van die batterij buisjes...
Ondanks dat ze voor portable gebruik zijn bedoelt,
kan zo'n gloeidraadje met de post zomaar iets teveel
op zijn lazer krijgen.

Waar je een E buis nog net een klap kan hebben
kan een D buisje het niet...

Groeten, Roland

Let op dat het gebruik van een variac schade kan veroorzaken door niet-aanslaande oscillatoren die teveel stroom gaan trekken.

Hallo

Er is goed en slecht nieuws.
De teerknollen zijn allemaal vervangen.
Zowel in het ontvanger chassis als in het HSP chassis.
De weerstanden van de apanningsdeler op de HSP unit had ik ook besteld , maar van ene klopt de waarde niet.
De juiste waarde is inmiddels onderweg.
Mijn idee was vandaag de boel weer op te starten , en de ene deftcte weerstand even te vervangen door een 10W exemplaar.

Maar nu blijkt mijn bestelde DAF41 buisje kapot te zijn.
Hier kwam ik achter nadat hij in het apparaat had gezeten.
Dus het kan of aan het vervoer of aan de tv liggen.
Echter klopte de spanning op pen 1 en 8 wel.
Weleswaar iets hoger maar dat was een onbelaste meting.

Ik heb Wim gevraagd me een nieuw buisje op te sturen.
Ik heb geen zin in een welles nietes spelletje voor die paar centen dus betaal het buisje gewoon.
Hopelijk lukt dat nog vandaag , en anders word het maandag.

Wel heb ik het ontvanger chassis weer opgestart via de variac en hoorde tot mijn vreugde de rastertrafo zoemen:D


zo zie je maar soms zit het mee en soms zit het tegen.

Gr Bjorn
