TX1720 en TX400 opgehaald

Hallo Hier enkele foto's

een van de onderkant van het chassis , een van de voorkant met beeld (al zie je alleen licht) , en een van alleen het beeld.

Verder merkte ik dat het geluid ontbrak.
Ik heb een mini speurtochtje gehouden over de 4 kanalen.
En op het kanaal er naast vond ik het hahaha.
Is hier nu al iets aan te doen , of verstandiger te wachten tot hij verder in orde is.

Gr Bjorn

Zo de beeldhoogte is ook weer goed.
Ik had nog 2 teerknollen niet vervangen omdat ik de juiste waardes niet had.
En samenstellen wilde ik niet.

Nu had ik als 1e B23 vervangen , dit was het probleem niet.
Daarna de weerstanden gaan controleren in dit gedeelte , ook niks schrikbarends.
Toen was mijn volgende verdachte de kathode elko , die was het ook niet.

Echter tijdens het opzoeken van bepaalde weerstanden rond B23 kwam ik de 2 niet vervangen teerknollen tegen.
Je voelt hem al aan komen.
Deze 2 vervangen en de beeldhoogte is goed.


Ik heb wel nog veel ruis in beeld maar ik vermoed dat er sowisoo nogal een aantal slechte buizen zullen zijn.
En natuurlijk enkele weerstanden niet te vergeten.

Ook viel me op dat zodra ik zachtjes tegen de kast tikte het beeld weg viel.
Toen de buizen een voor een bewogen , dat ging goed tot bij de video eindbuis.
Pats beeld weg.
Dus zometeen eens de buisvoetjes schoon maken.

En nog zo iets:

Ik was het volume aan het regelen en dacht dat de voorste knop voor de toonregeling was.
Maar verdorie het contrast veranderde wel heel erg.
Toen eens in het schema gaan kijken .... die gaat naar het video gedeelte.....wel rare toonregeling dan.
Toen ben ik eens in de doc gaan kijken....ja inderdaad het zal dat het contrast veranderd.
Het is de contrastregelaar.
En ik maar denken dat de scherpte regelaar voor het contrast was.....of ze moeten het contrast van het geluid bedoelen.
Dan is er wel degelijk iets mis:P

En dan horen jullie wel weer en verschijnt er ook een foto.

Gr Bjorn

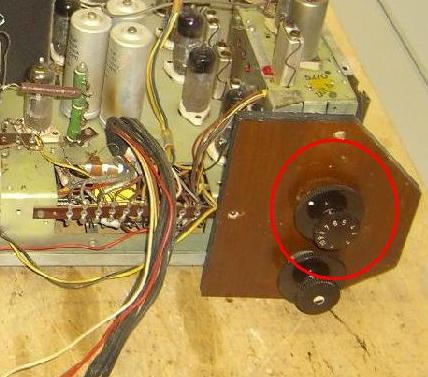

Eigenlijk hoort er dit knopje op voor de TX701



Maar het 10 kanalen plaatje van de TX400 werkt ook uiteraard.
Er zullen in die tijd wel meer varianten zijn gebruikt.

Het mooie van dat 10 kanalen knopje is dat er
niet zo'n lelijk metalen plaatje op de TV hoeft.

Het knopje is speciaal voor de TX701 en is niet te
gebruikten op de TX400/TX500 omdat het chassis gekanteld is.

De mijne was ook ooit 10 kanalen maar die heb ik teruggebouwd naar 4.

Groeten, Roland

Hallo Klaas

Dat zou best wel eens kunnen kloppen met die knoppen
Ik zag hier straks iets van in de servicedoc.
Of het die van de TX400 of de TX701 was weet ik zo snel niet meer.
Maar dit type knop stond bij het ombouwen naar 10 kanalenkiezer getekend.

Op mijn 701 zitten zoals je kan zien de orginele knoppen dus staan ook de nummers 1 tm 4 er op.
Echter achter de knop zit de bekende ring met de 10 nummers.

Gr Bjorn

Leuk als je kijkt naar dit latere 10 kanaals toestel op MP. deze heeft dezelfde knoppen als mijn TX1422. Als ik goed kijk naar het type plaatje, ontcijfer ik TX400-01???
De TX400 is toch wel zo'n 5 jaar in productie geweest, schat ik.

Hallo Roland

Ja mij viel al op dat er een ander afbuigjuk in zat als in het vorige hondenhokje.
Maar die was iets nieuwer.
Dat was een TX400-04 als ik me niet vergis , en dit is een TX400U.
De TX701 is een -04 maar wel met 10 kanalenkiezer.

Ik heb trouwens een schmidt optiek en de grote spiegel schoongemaakt van de TX701.
De spiegels blijven iets vlekkerig en een waas houden.
Maarja na ongeveer 60 jaar mag dat wel.
Ik vind het nog knap trouwens want in principe is het gewoon aan lucht en vocht blootgesteld aluminium.
De grote spiegel is er het slechtste aan toe , die is langs de kanten wat ingevreten.
Maar is ook niet dramatisch.

Ik ben nu bijna klaar met de teerknollen vervangen van het hondenhokje.
Moet er nog 4.
Dan is het wat veiliger om hem aan te zetten.
C175 begon al te koken en dat terwijl het ding maar 2 minuten aan heeft gestaan.
En dan eens kijken wat er mis is met de beeldhoogte(moet iets hoger)en de rasterliniairiteit maar ik denk dat dat wel goed komt.

En voordat iemand het zegt : ik heb de beeldhoogte regelaar al vol open staan;-)

Ik heb trouwens nog steeds een paar vraagjes m.b.t. de TX701:

De lintkabel van de antenne van de TX701 ligt los in de kast hoe heeft deze gezeten?

Het buisvoetje van het extra beeldbuisje voor de TX701 is een stuk uit en zit los , hoe kan ik dit het beste repareren.

Hoe krijg ik die beeldbuisjes ontladen? de HSP plug zit meer als een kurk in een flessenhals...

Gr Bjorn
