Vreemd model ontvanger met losse luidspreker?

De getoonde radio is voor mij gewoon een knutselbakje. Moet je eens zien hoe de schaal uit het midden zit. Zoiets is voor mij echt Philips onwaardig.
Trouwens van alle door Philips geproduceerde toestellen vanaf 1927 bestaan foto's en zijn alle gegevens en details bekend.
En als dit "product" daar niet tussen zit is dit toch gewoon een toestel uit diverse radio's samengesteld. Als tiener met alleen zakgeld heb ik op deze manier uit slooptoestellen ook een leuke radio samengesteld uit afdankertjes En ik was er ontzettend blij mee. En hij klonk echt subliem .

Groeten, Hans

Met al is voor mij het meest waarschijnlijk dat het hier gaat om de B6X62A.
Waarom?
a. Het oog zit op de juiste plaats.
b. De gebogen lijst om de schaal
c. De trafo staat los naast het chassis op de houten bodemplank
d. De plaats van de EZ81 boven de trafo.

Bij de B6X63A is dat deels net allemaal weer anders.

De kast kan van alles geweest zijn. Op de foto is nog net te zien dat er iets van roosters aan de zijkant zitten. Dat is ook niet helemaal duidelijk. Dit type gebruikte in ieder geval ook externe luidsprekers.
Het kan zelfs de originele kast zijn. Alleen is daar aan de rechter kant van voren gezien een stukje tussen uit gezaagd. Origineel is deze kast 64 cm breed. Als er 4 à 5 cm vanaf is gezaagd komt dat op het oog aardig overeen met de foto van de huidige kast.
Wat ik al eerder noemde is dit mogelijk gedaan om hem net iets smaller te maken dan 60 cm. Hierdoor kon die worden geplaatst in een wandmeubel met de standaard legplanken van 60 cm. Dat lijkt me ook steeds meer waarschijnlijk.

100% zeker ben ik ook niet, maar durf wel te gokken op 95%.
Ook omdat dit de meest eenvoudige manier is om de kast 'passend' te maken. Alle onderdelen, zowel chassis als kast zijn beschikbaar. Een stukje er vanaf zagen, alleen een nieuwe voorplaat met nieuw doekje en je bent er.
Pa wikt en ma beschikt.

Groet,

Han

Hallo

Zal ik het Raadsel ontfutselen
Dit toestel is een verzaagde F6x80A Radio meubel
het doekje hoort er wel bij alleen smal afgezaagd vendaar de verhouding niet klopt
onder het gebit zit een stuk hout wat eigenlijk het klepgedeelte is van de grammofoon ruimte
Foto kon ik niet vinden wel de contouren op de service doc
het is eigenlijk Geen HiQ Radio de speakers zaten naast de Radio
Wisselaar AG1014 toestel is rond 1958/59 verkocht
vaak werd de radio uit het meubel gehaald en een kastje omheen gemaakt hier het meubel verzaagd
pickup op sockel alleen in dit kastje klopt de radio niet hoort er niet in
maar de ombouw is van de F6x80a
Ga ik nu door voor de AUTO?????:lol:

Hoi

De ruimte voor het typeplaatje is leeg.

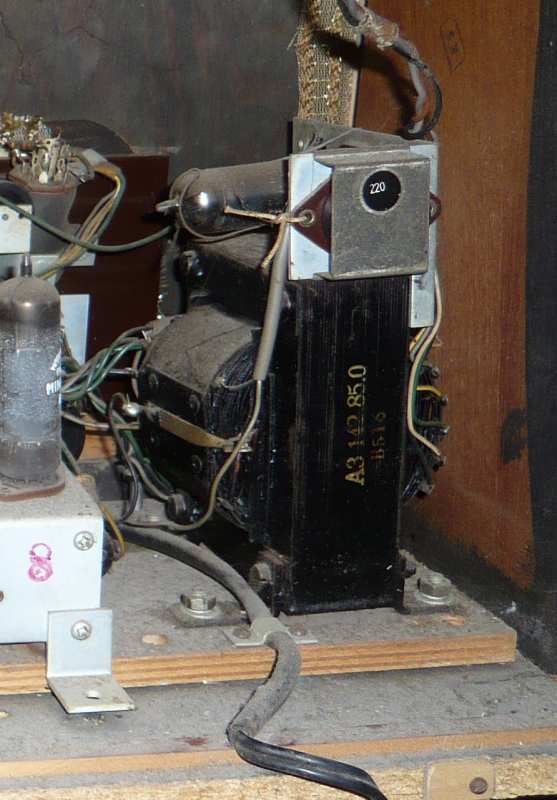

Wel heb ik hier een vergroting van de trafo.

Groet
René (R)

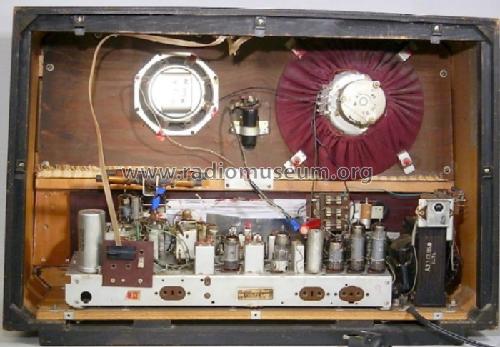

De opbouw van het chassis is sterk gelijkend op dat
van de door mij aangehaalde B6X63A. Verglijk de foto's maar:



Zie op de RM.ORG foto ook het tablet waar de radio met trafo opstaat.

Als het een HBS opdracht geweest zou zijn, dan zou de kast ongetwijfeld
professioneler opgebouwd zijn. Dit is echt knutselwerk.

Er zijn geen foto's van de zijkant van dit vraagstuk van René.
Dan zul je hoogstwaarschijnlijk zien dat er luidspreker roosters opzitten.
En ik maak me sterk dat je aan de rechterzijde van de binnenzijde kast, achter het plaatje,
de passing van de originele plano LS kunt zien.

Enneh, het gebit zit wel érg ruim in de passing van de kast.

Zó zul je toch niet een afstudeeropdracht hebben kunnen aanleveren, dunkt mij.

Gino

Gezien het ontbreken van sporen van een typeplaatje (tenminste ik zag er geen) zou het natuurlijk ook nog een soort "HBS radio" maar dan anders kunnen zijn? Zijn er op het chassis ergens sporen van plaatjes of stempelingen?
