Philips 22RH732 AM Varco

Alsof het zo hoort w00t

En dat heb je er heel mooi ingebouwd. :thumbsup:

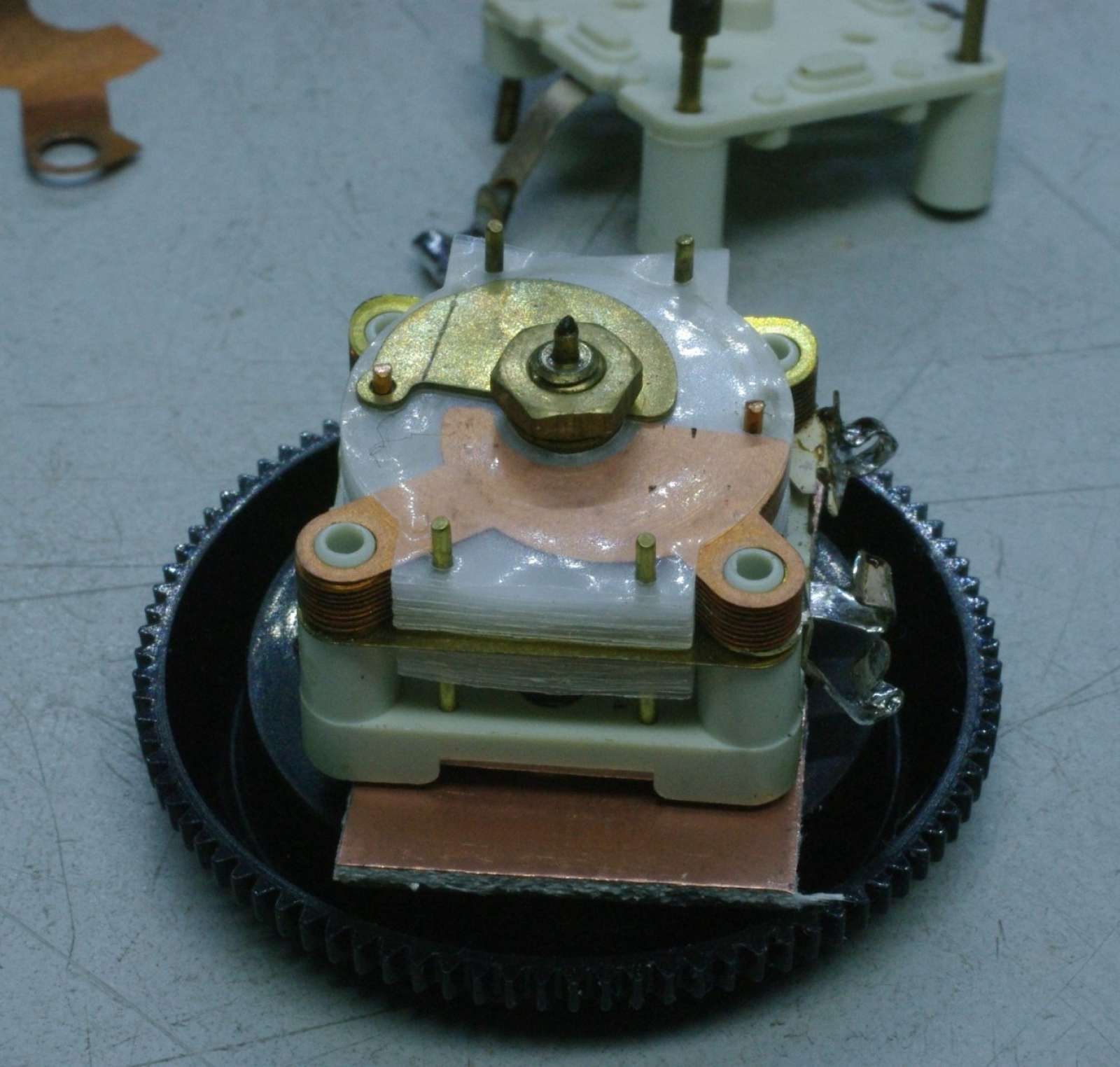

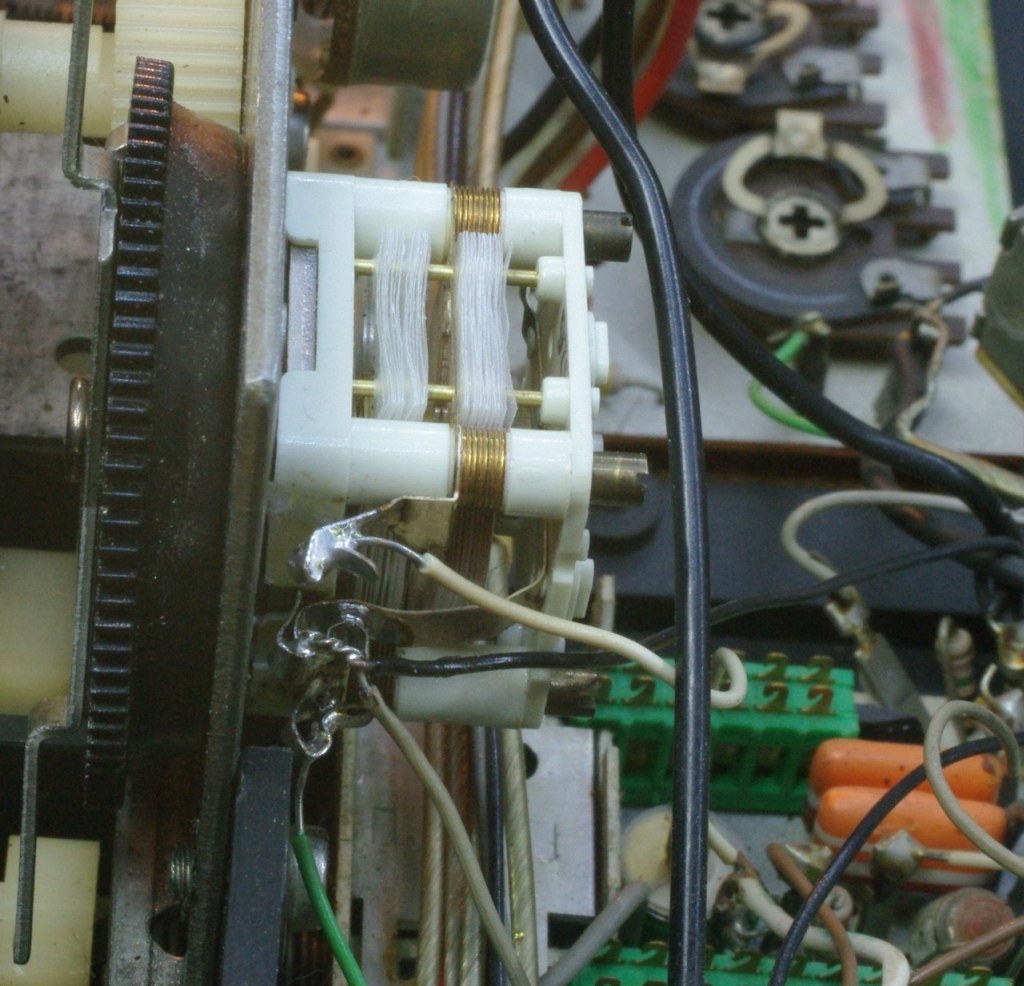

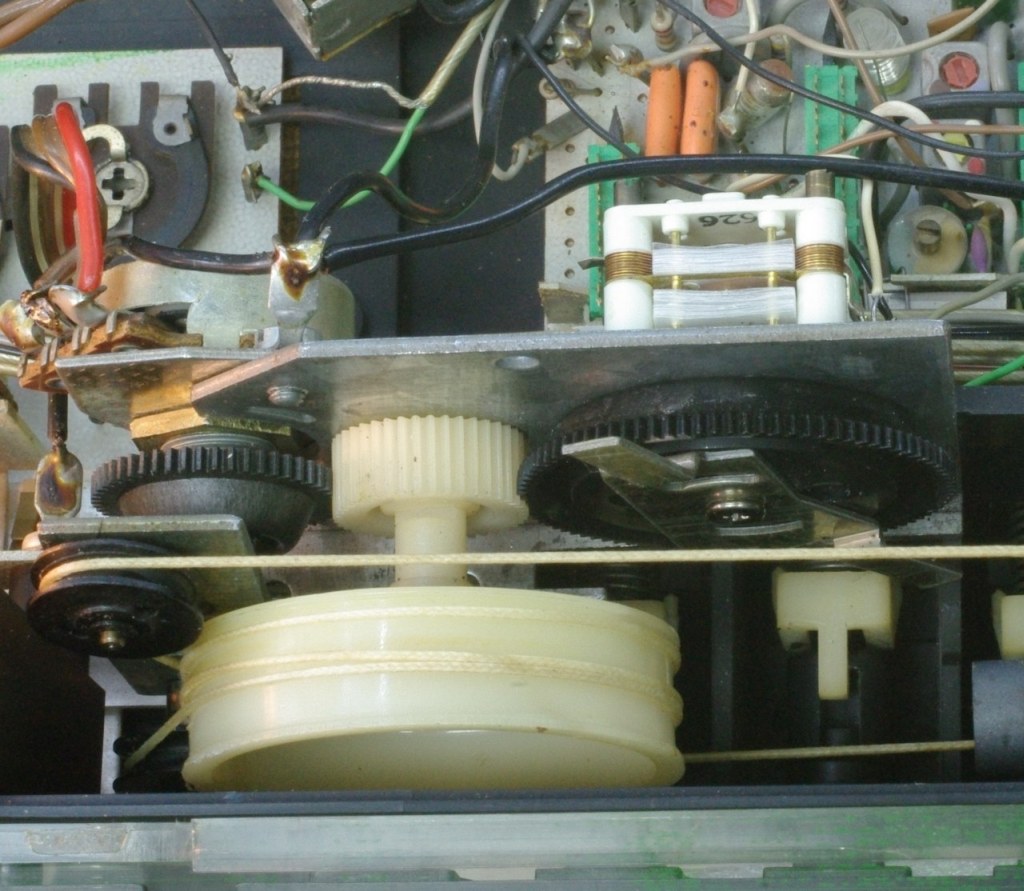

Hierbij nog een tweetal plaatjes hoe de varco er nu inzit. Met dank aan Henk!

Dit werkt ook. Moest wel de boel naregelen maar het stond er geeneens zo ver naast. Alleen de korte golf is helemaal de weg kwijt. Die staat een megahertz te laag en als ik hem omhoog draai slaat-ie af. Het capaciteitje over de trimmer is verlopen ofzo. Maar die band laat ik lekker zo.

@ Tjerk,
Friemel ding!
Heel veel jaren geleden heb ik de isolatie plaatjes uit een ander type dat
wel de zelfde afmetingen had, over gezet. En het werkte ook nog!
Toen waren die radio's nog redelijk jong en dus geen slopers.
En het was voor mij een uitdaging om het zo weer werkend te krijgen.
Maar er zijn nu nog wel genoeg slopers van.
Cees.

Volgens mij begin ik steeds beter te worden in fijnmechanica. Bizar. Henk dropte een afstem-C van een 22RH762 af. Die is iets kleiner maar omdat ik de montageplaat al te lijf was gegaan voor de Kent varco gaf dat niks. Alleen, ook deze draaide verkeerd om! Om nu de snaar helemaal opnieuw te leggen zag ik niet zitten dus heb ik de draairichting omgedraaid. Viel uiteindelijk wel mee. Vier schroefjes loshalen. Varco flippen. Bodemplaat verwijderen. Twee pennetjes door de gaatjes in de rotorbladen steken zodat ze fixeren. Pennen voor de isolatieplaatjes (4x) naar beneden in de bodemplaat duwen want ze blijven in de achterplaat steken. Tandwiel op as, opvulstukjes ertussen. Moer van de as losdraaien door aan de as te draaien. As 180 graden draaien met de platen nog steeds vast. Nu voorzichtig de achterkant liften en zorgen dat de platen niet eraf lazeren. Moer (5.5 mm) vastdraaien. Achterplaat terug en vastschroeven. De draairichting is nu rechtsom voor max capaciteit. Die is in de ene sectie 342 en de andere 322 pF, gek genoeg iets meer dan eerst, 291 en 286 pF meen ik. Phew!

Morgen ga ik hem monteren, veel te veel opwinding voor vandaag. Overigens werkten LW en MW1 zonder problemen met deze afstem-C.
