Dynacord DA18/V versterker_schema

Hoi Henk,

Is dit niet een Hifi balans uitgang met dit nummer?

Echt een leuke versterker, deze Dynacord!

Groet Frank

En die grijze knopjes lijken wel van een PM Philips apparaat te komen.
Vr gr Cees.

De voedingstrafo is een serviceartikel van Philips, dus grote kans dat dat de best passende voorradige trafo was toen de versterker eens gerepareerd moest worden. Productiedatum mogelijk week 26 van 1956.

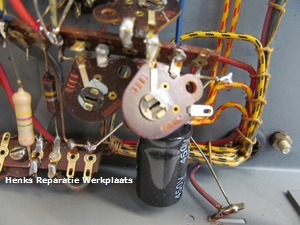

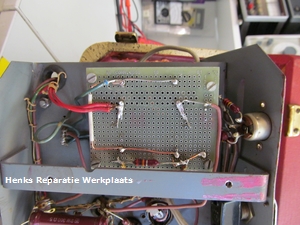

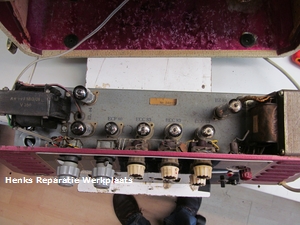

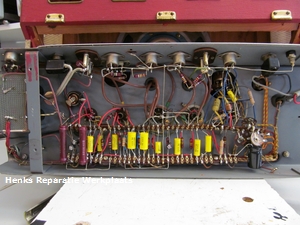

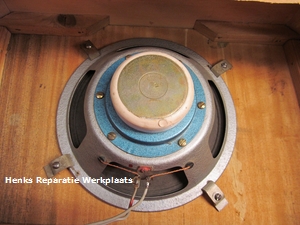

Versterker eens uitgekast en op spanning gezet. Gelijk een flinke brom. waarschijnlijk ergens een open ingang of losse draad. Er is eerder een revisie uitgevoerd en dat ziet er helemaal niet slecht uit. Alleen is de omschakeling van de extra speaker verkeerd uitgevoerd. Hierbij wat foto's voor de liefhebber.

De voedings transformator lijkt mij ook niet orgineel, maar een exemplaar van Philips.

Ja Peter,

leuke versterker om zelf muziek te maken. Vibrato is een frequentie modulatie die in een orgel of een gitaar versterker over het gehele signaal werkt. De modulatie is regelbaar in stappen of lineair met een potmeter tot 25hZ. In het schema is het rond de ECC 83 opgebouwd waar ook die 3 standen schakelaar zit.

Het zit ongetwijfeld ook in je Philicordia.



Ik op de viool en zus op harmonium, net na de kerst van 1962.

Leuk ding deze versterker! Zoiets zoek ik nou voor bijv. draaidagen van het NGG. Je hebt wat meer pit dan een standaard grammofoon met zijn 4 W. versterkertje en het is ook niet zo belachelijk groot.

Ik heb het schema ook gevonden, namelijk bij www.peel.dk . Best wel een interessante site, er staat veel informatie op over dit soort versterkers e.d.
Het schema is erg rommelig, je kunt niet goed zien waar de vibrato schakeling nou eigenlijk zit. Wat je wel kan zien is dat deze door een voetschakelaar bediend kan worden. Het is zo te zien opgebouwd rond een ECC83.

Groeten,
Peter
