Dag Cees, dat dacht ik al. In die oudere toestellen zat ook een NTC weerstand in serie met de gloeidraden om bij koude gloeidraden de stroom te begrenzen.

Groeten,
Peter


Inderdaad Peter, ik zat aan de oudere U toestellen te denken met het 97mA lampje .

Het schaallampje staat in serie met het hele toestel, zodat niet alleen de gloeistroom, maar ook de anodestroom door het lampje gaat. 100mA is dus te laag. Het is een 8009D, die is 6,3 V, 250 mA.
Een lampje van 12 V., 200 mA zal het prima moeten doen.
De NTC zit er alleen maar in voor het geval het lampje defect raakt, die zou je desnoods kunnen missen.
Twee zeners van 30 V. geven wel erg veel spanningsverlies.

Groeten,
Peter


Zeker c21 en c12 vervangen.
De ontbrekende ntc kan je vervangen voor 2 anti-serie zeners van 30 volt, voor het lampje neem je 24 volt /100mA . (inplaats van 19 volt)

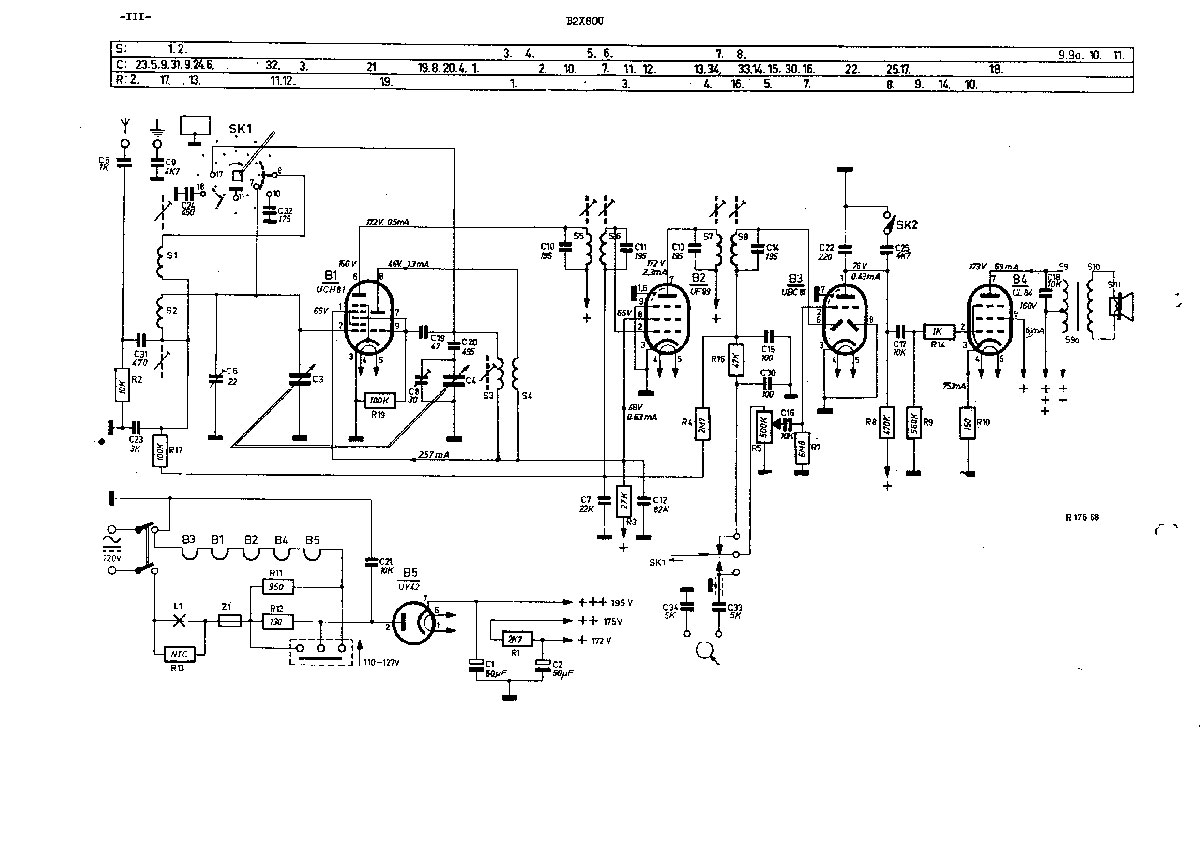

Hallo, toch maar weer eens begonnen. Een Philips B2X80U gekocht(speelt niet). Ontkast en alles gekontroleerd. Vijf teerknollen maar die zien er niet slecht uit. Als ik het schema bestudeer zie ik dat de 230V via de gloei en via r11 en r12 naar de anode van de  gelijk-richtbuis B5 loopt. Ook zit in dit circuit de schaalverlichting met parallel een NTC weerstand. Dit is verandert in dit toestel: de NTC is verwijderd en r12 is behoorlijk heet geweest.Kan c21 het probleem zijn en hoe controleer ik dat? B.v.d. en groeten,Jan
