Leesbaar schema van Grundig SO121/60 gezocht

Cees,

Ga ik ook nog eens extra bekijken.
ik heb ook al eens gedacht om de 2 kanalen op de potmeteringang te verwisselen om zeker te zijn.

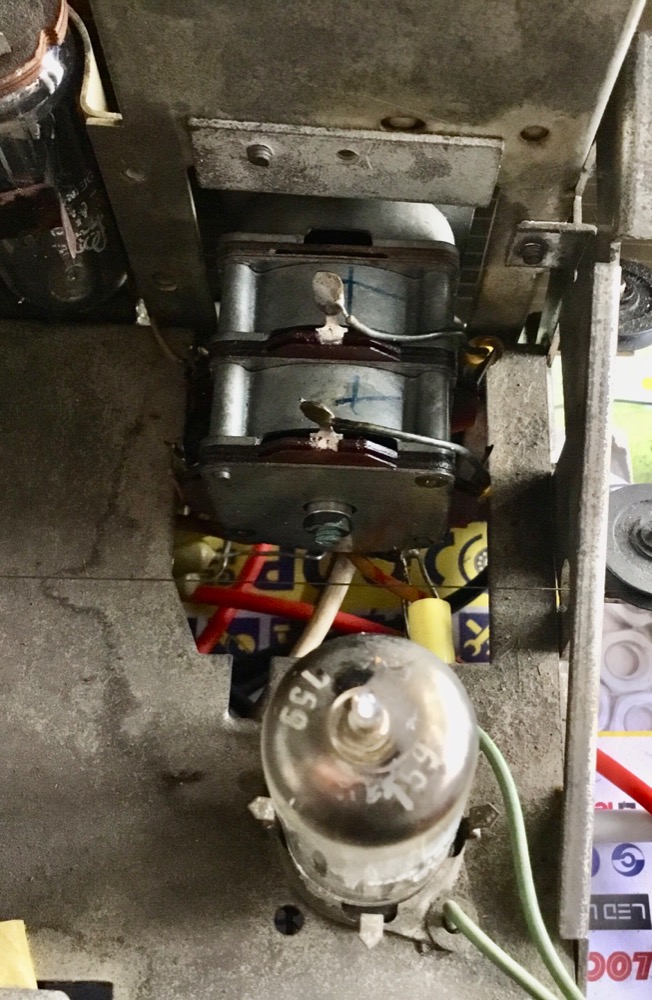

foto potmeter bovenaanzicht. Eerste potmeter is balansregelaar, 2achteraan de volumeregelaar



François

Aan de loudness tappen van de potmeter hangen een aantal condensatoren, bij lek krijg je ook ongelijke kanalen.

heb je soms een foto van de potmeter?

Ik krijg het heen en weer van die spellingscheckers.
de Ps moet zijn: er geen klankkleurtoetsen op

François

Beste mensen,

Met dit mooi lenteweer ben ik even in de tuin aan het werken.
Niettegenstaande heb ik toch nog even gekeken.
De balansschakeling is totaal anders dan in het getoonde/gevraagde schema. Welke Grundig het wel is… ik weet het niet.
In bijgevoegd schema staat de juiste balans/volumeregeling.
Het volgende wat ik ga doen is de toch maar de volume potmeters afkoppelen om een beter zicht te krijgen wat er fout loopt.
Een zelfde signaal aan beide ingangen van de pu geeft aan beide potmeteringangen een zelfde grootte, aan de loper niet meer. Daarom verdenkt ik de potmeter.



François

ps. Op het chassis waar ik aan bezig ben zitten ergeren klankkleurtoetsen.


Cees,

Bedankt voor de mail, met dit en de info van Jan kan ik weer een beetje verder.

François
