Leesbaar schema van Grundig SO121/60 gezocht

Meer
07 apr 2022 19:51 #94410 door Cees PA1DBA
Beantwoord door Cees PA1DBA in topic Leesbaar schema van Grundig SO121/60 gezocht
voor duidelijk schema zie uw mail .
Cees- pa1dba
De volgende gebruiker (s) zei dank u: Francois129

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
07 apr 2022 17:38 #94409 door Francois129
Beantwoord door Francois129 in topic Leesbaar schema van Grundig SO121/60 gezocht
Jan,

Goed idee, dat is geen sinecure, maar ga dit​​​​​​ geheel nog eens controleren want er is iets dat niet klopt.

François

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
07 apr 2022 17:24 #94408 door Jan Bus
Beantwoord door Jan Bus in topic Leesbaar schema van Grundig SO121/60 gezocht
Voordat je de volumeregelaar gaat lossolderen: Kijk eerst eens naar de werking van de balansregelaar. Deze regelt de mate van tegenkoppeling van de LF-versterker. Zijn er ook afwijkende weerstanden?

Groet, Jan
De volgende gebruiker (s) zei dank u: Francois129

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
07 apr 2022 15:10 - 07 apr 2022 15:12 #94406 door Francois129
Beantwoord door Francois129 in topic Leesbaar schema van Grundig SO121/60 gezocht

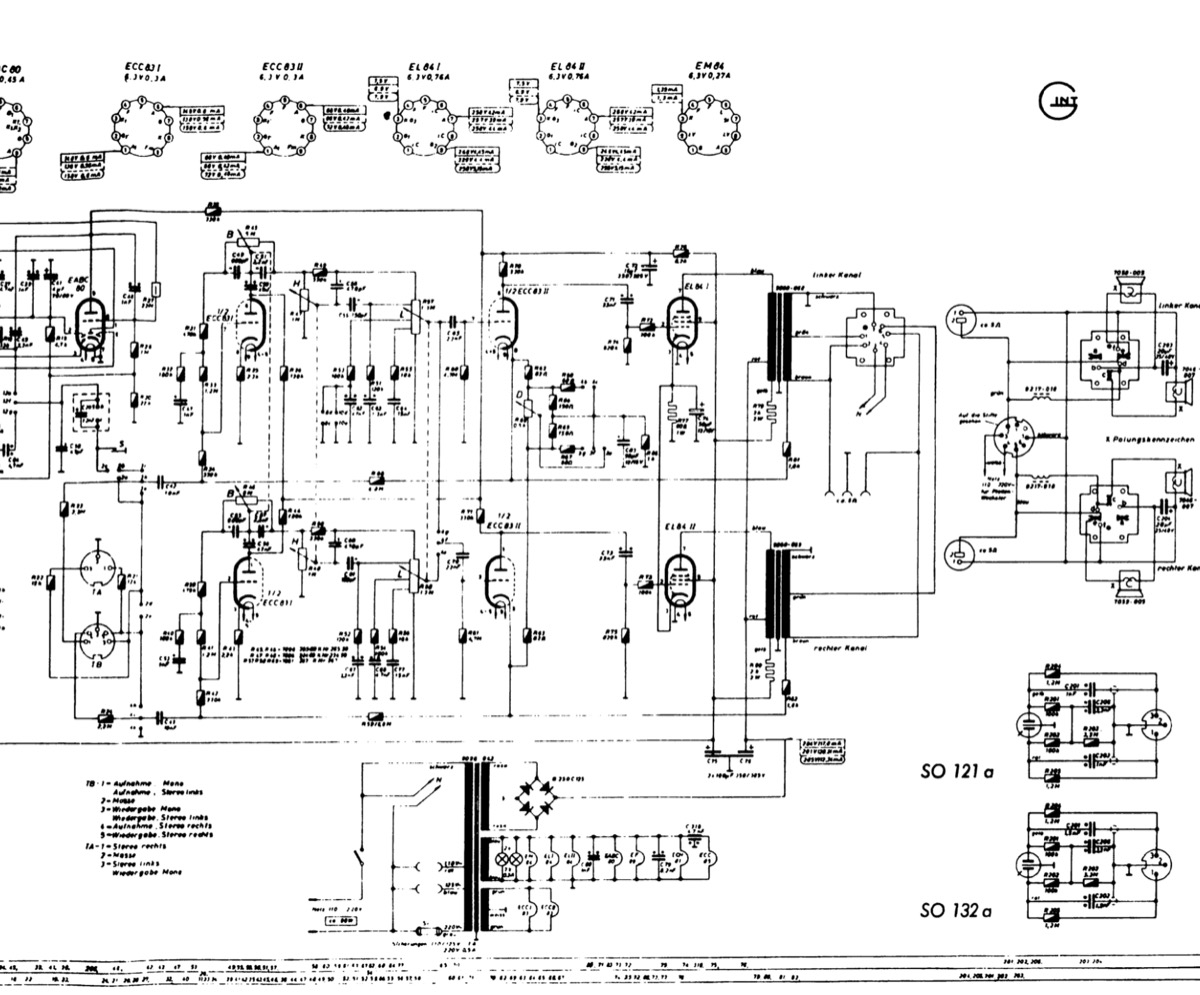

Hierbij een stukje van het onleesbaar schema.
Als ik voor de potmeter een signaal inbreng is er een volume verschil.
ik verdenk dan ook de potmeter met 3 aftakkingen.
Ik ga de potmeter aansluiting eens losmaken aan de toevoerkant en dan eens kijken.




mvg

François
Laatst bewerkt 07 apr 2022 15:12 door Francois129.

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
07 apr 2022 13:28 #94404 door Francois129
Leesbaar schema van Grundig SO121/60 gezocht werd gestart door Francois129
Beste mensen,

ik ben op zoek naar een “leesbaar” schema van een Grundig radio type SO121/60 met stereoversterker voor de PU.
Er is een volume verschil tussen links en rechts dat zich situeert voor de potentiometer.
Leg ik een signaal aan de loper komt dit even luid uit de luidsprekers.
Papiercondensatoren van ERO zijn vervangen en enkele hoogohmige weerstanden ook.
Elco’s zijn ook in orde.

Een hint is altijd welkom

François
