Carad tuner met ongebruikte EC92 op het chassis

Jan, Bert

Dank voor de reactie.

Het is zo dat het geheel uit een meubel ( dat ik niet heb) komt. Er is nog een voorversterker en voeding/eindversterker met 2XEL34 buizen bij.
Dus het is zinnig om deze schakeling terug te activeren en zo origineel mogelijk te maken. Het voorbeeld van de Philips is volgens mij een goed alternatief.

François

Lijkt me nu gebruikt om de 250V te stabiliseren
  And

Dit is een kathode-volger en geeft een lage uitgangsweerstand zodat een langere aansluitkabel naar de versterker gebruik kan worden die niet gevoelig is voor brom. Modificatie waarbij deze kathodevolger buiten gebruik is gesteld? Vergelijk inderdaad de Philips A5X83A.

Groet, Jan

Bert

Het zijn beide monotuners van het oude model.



Misschien een idee om de schakeling, zoals Bert opmerkt, zo aan te passen.

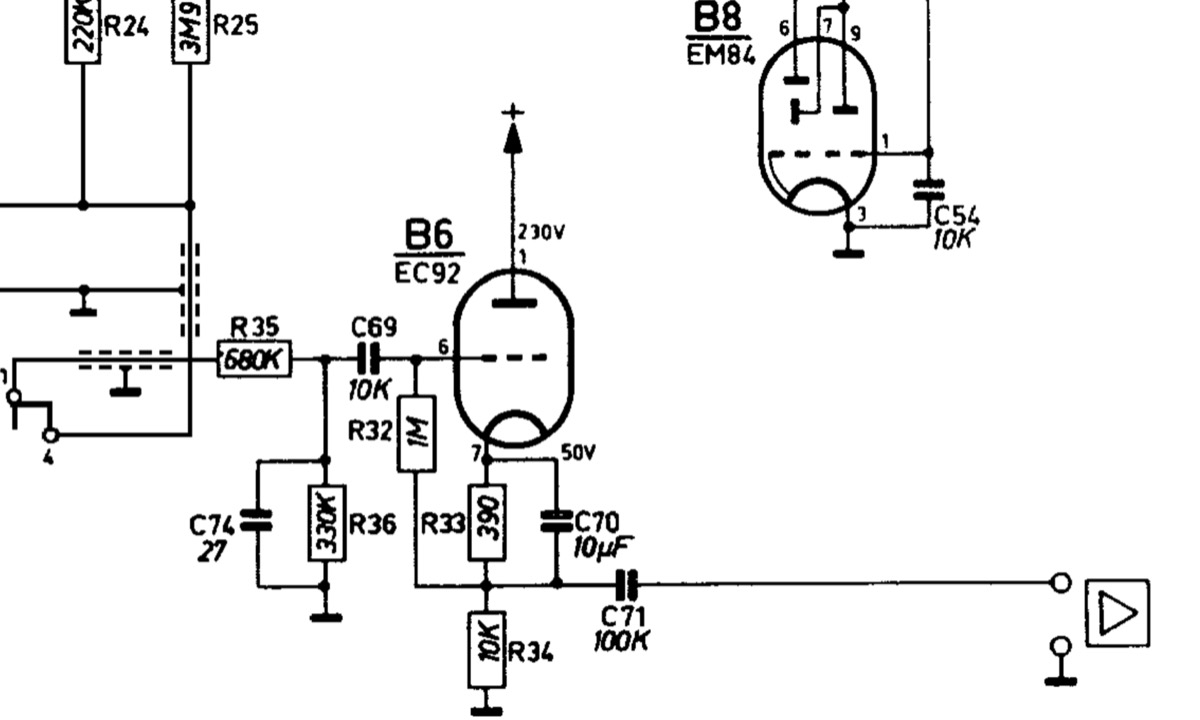

schema PHILIPS A5X83A
mvg

François


Dag François,
Mono tuner?
Mogelijk dezelfde toepassing als in de Philips A5X83A.
De stereo uitvoering van deze de A5X93A maakt  gebruik van de ECC83

Beste mensen,

ik sta voor een raadsel.

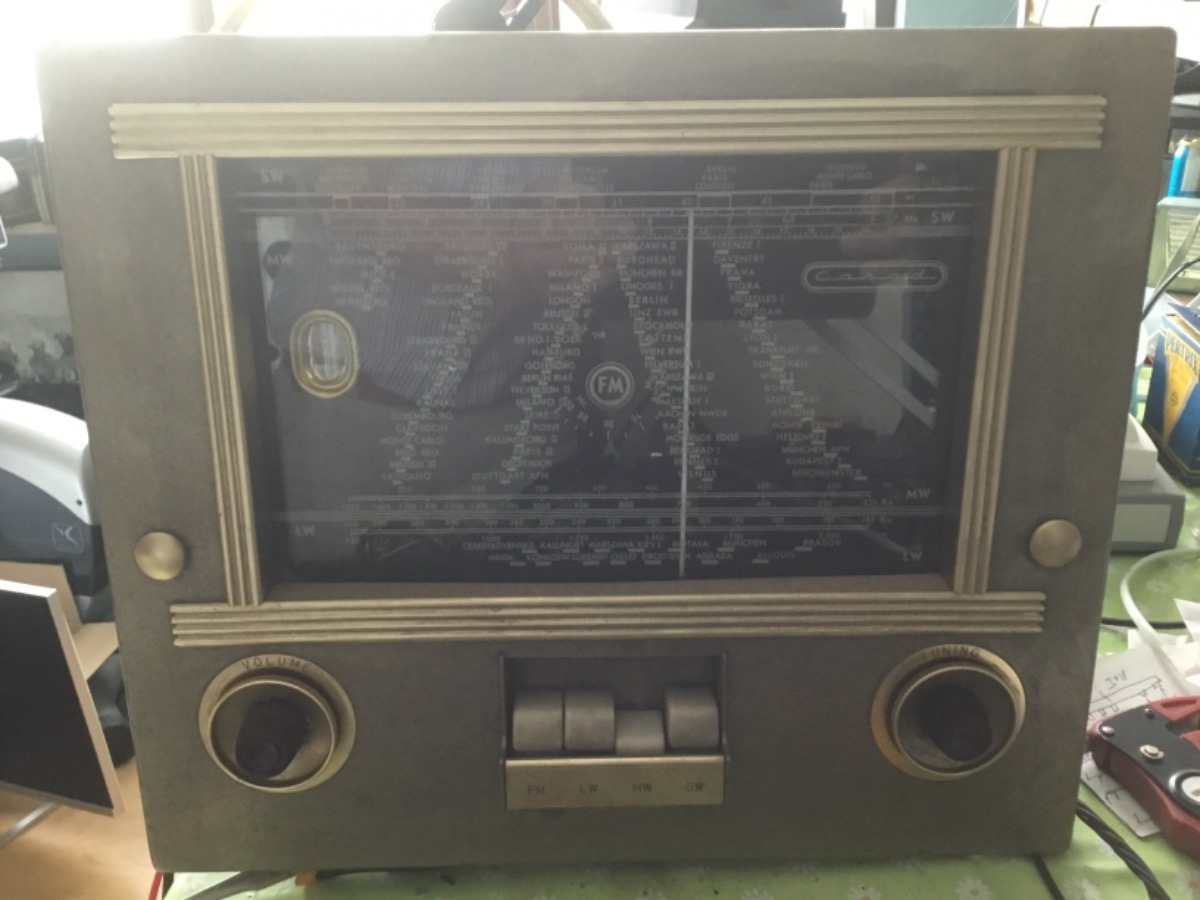

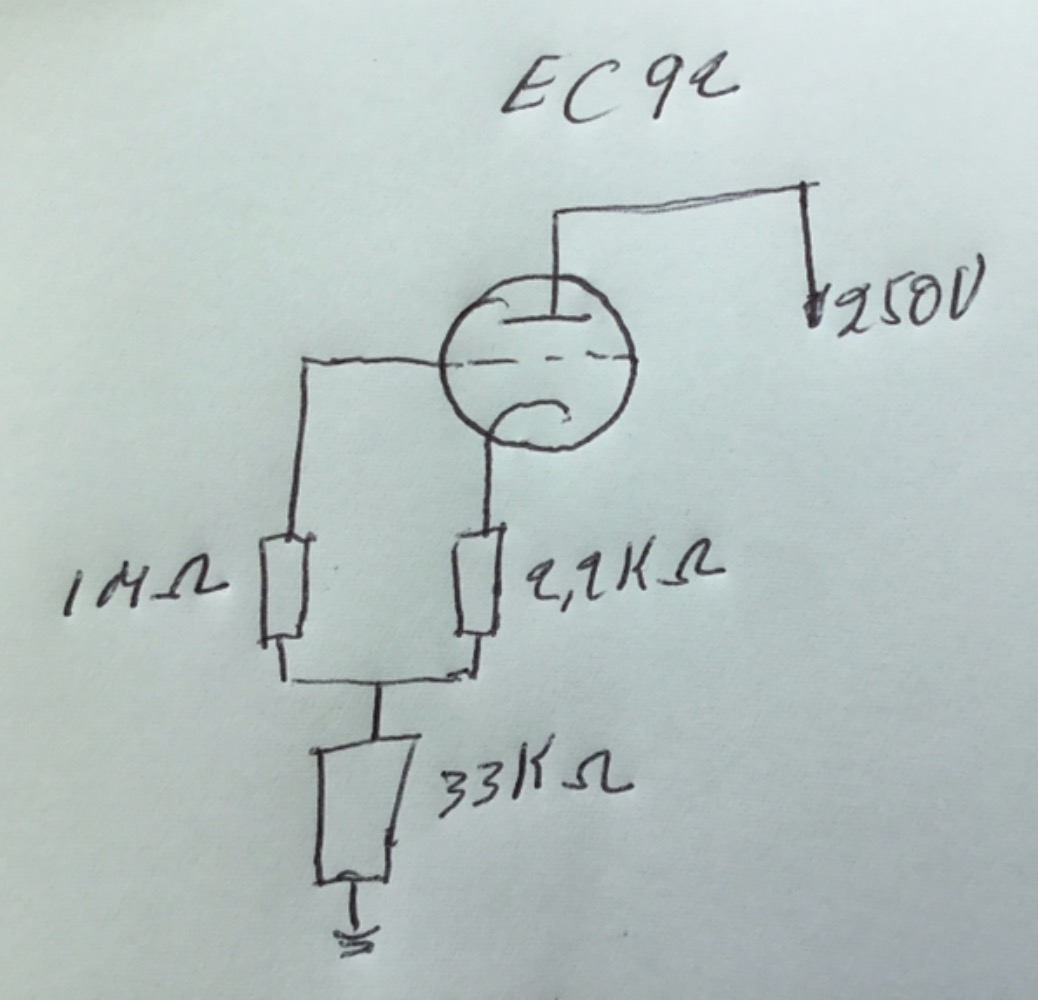

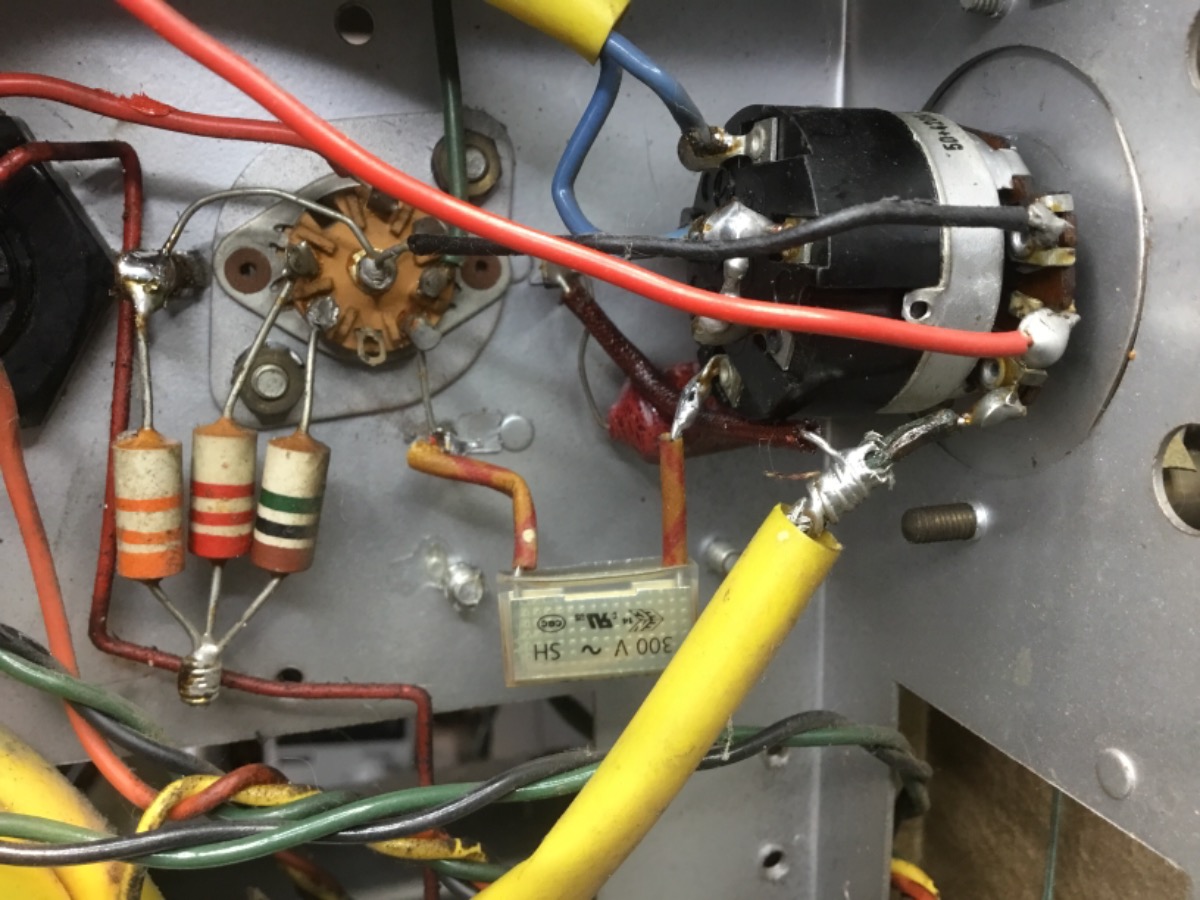

In de CARAD AM FM tuner met buizen ECC85, ECH81, 2x EF86 en een EABC80 zit ook een EC92 waarvan ik het nut niet zie ( zie schema en foto).
Of deze buis erin of eruit is heeft natuurlijk geen invloed.
zou dit een extra voorversterker kunnen zijn die door iemand op non-actief werd gezet of denken jullie aan iets anders.





Uiteraard is ook van deze tuner geen schema te vinden.
Op soortelijke chassis staat er een ECC83.

mvg

François
