Buiten CARAD ook nog de SBR radio’s uiteraard

Duidelijk!

Dag Tjerk,

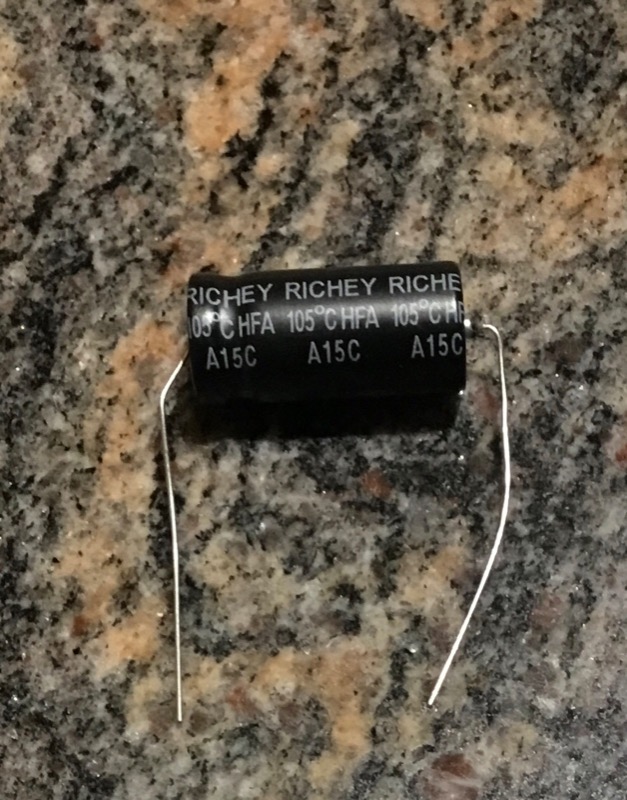

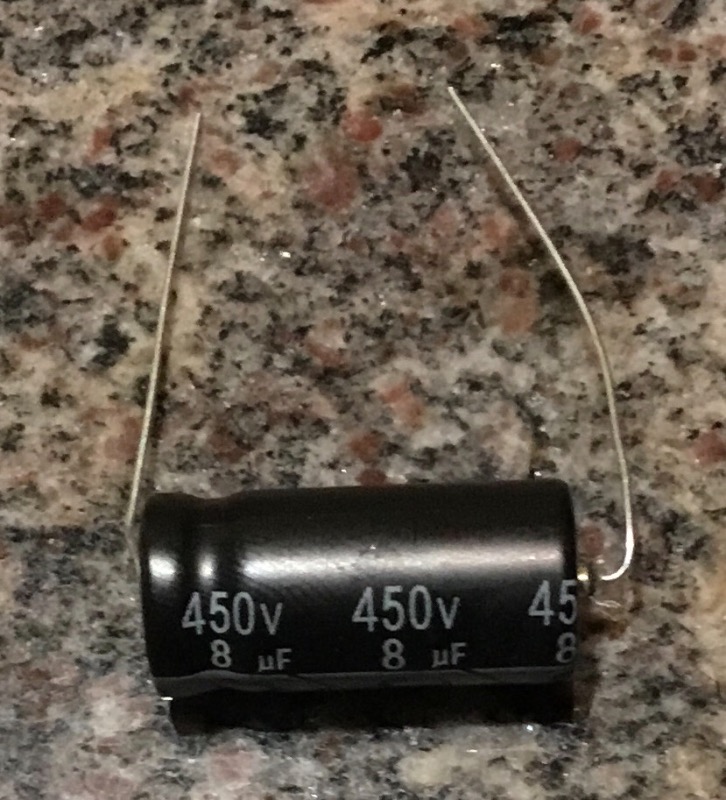

Ik had nog een klein voorraadje van de elco’s op de foto’s




François

Mooi! Alleen hoe zit het nou met die elco's? 8 µF is geen E12 waarde. Zou 6.8 of 10 µF verwachten...

Komt helemaal goed François.
:thumbsup:

Even een update.

1. Ik dacht dat ik 2 x 8μF in huis had maar het was de 2x 16μF en de 2x 32μF

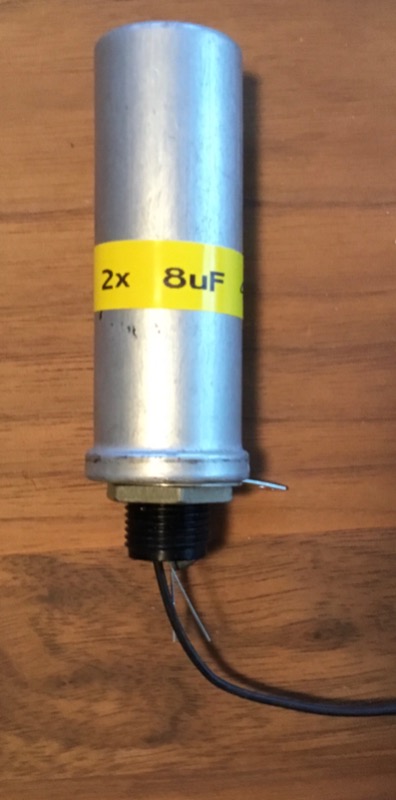

Dus even een behuizing genomen van een defecte elco die op de originele plaatst past en er 2 x 8μF in gemonteerd.

2. De luidsprekerspoel, de bekrachtigingsspoel van de magneet en de UGT gecontroleerd. Alle 3 ok. Het luidsprekerchassis ontroest en gespoten en alles gemonteerd. De bekrachtiging gevoed met 90V= en een geluidsignaal met een signaalgenerator op de LS gezet. Van 150Hz tot ongeveer 9000Hz is het signaal goed hoorbaar. Hierna de luidsprekeruitgang van een radio aangesloten en het geluid was zeker acceptabel om niet te zeggen goed.

3. De laatste windingen van spoelen aan de netingang (L12 en L13) die als HF filtering dienen terug vastgemaakt en bij gebrek aan shellak gefixeerd met siliconen. De spoelen voorzien van een nieuw netsnoer en nieuwe draden voor naar het radiochassis te gaan.

Voorbereidingen zijn gedaan. Nu kan het radiochassis onder handen genomen worden.


De elco voorzien van een nieuwe inhoud.

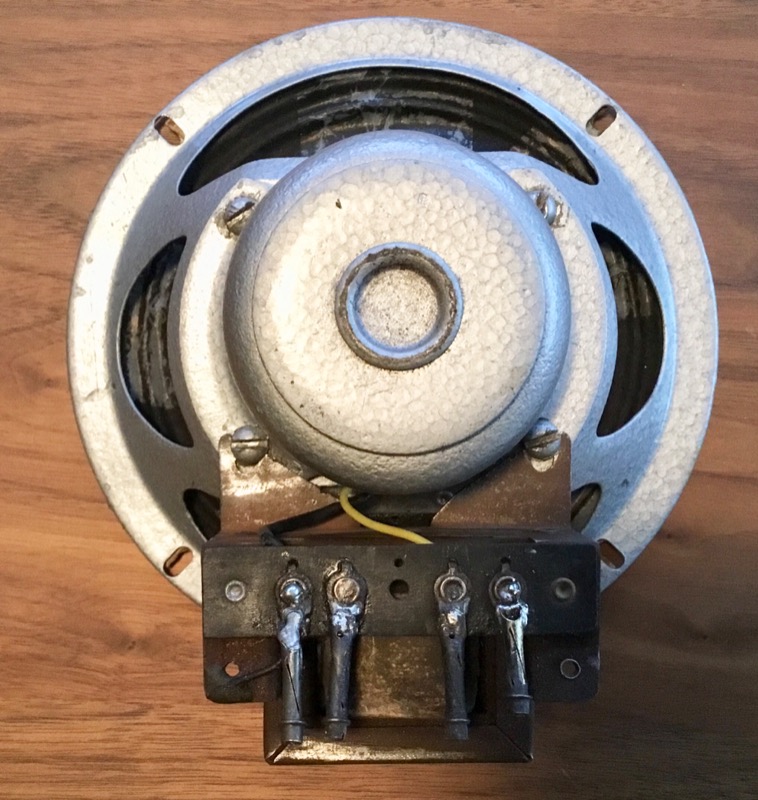

De luidspreker met UGT.

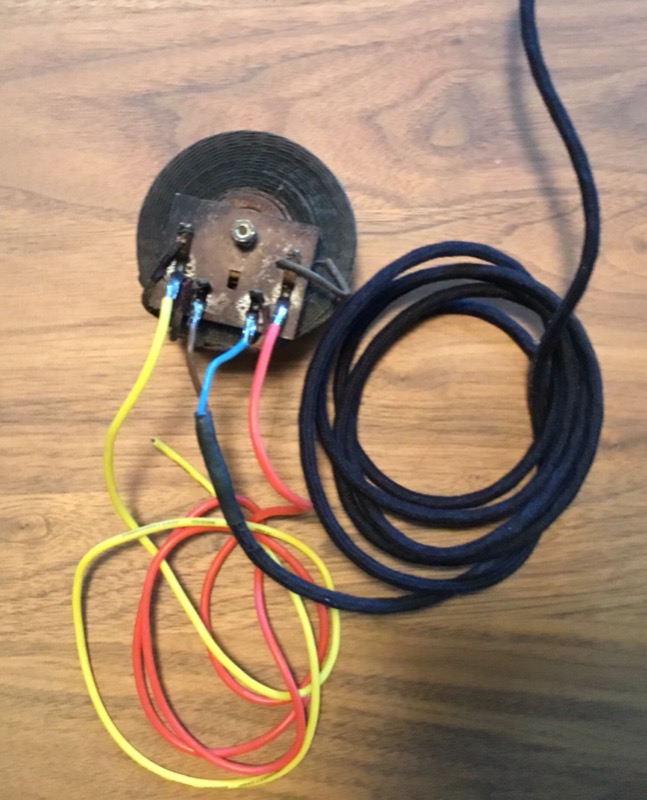

De filterspoelen.

François

Cees,

Voor een schemaboek SBR ben ik altijd te vinden.
Dat zou leuk zijn!

François
