Buiten CARAD ook nog de SBR radio’s uiteraard

Autotransformator T is de mooiere oplossing ten opzichte van de weerstand R15.
zeker als je stroom wilt besparen...
mooi zo'n origineel schema.
Waarschijnlijk kan ik je nog wel helpen aan een SBR schema boek uit die periode.

Cees,

Voor de duidelijkheid.

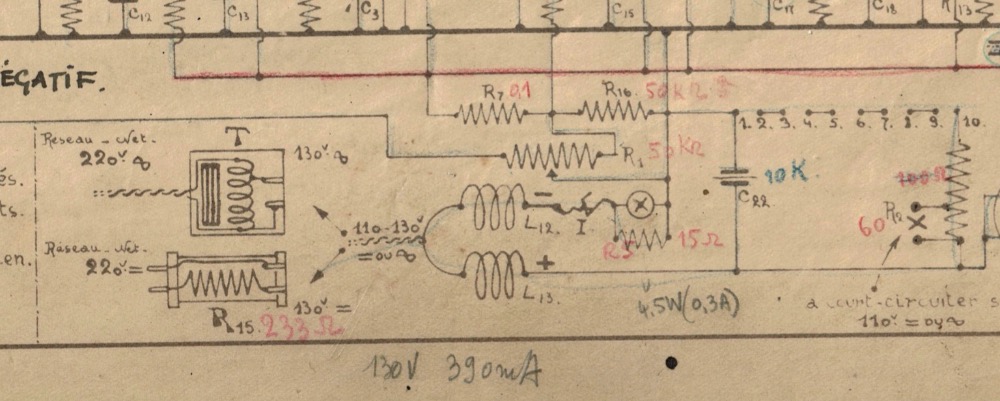

In de radiokast zitten nog 2 spoelen voor het aansluiten op 220V. Deze staan niet op de foto’s van het eerste artikel.

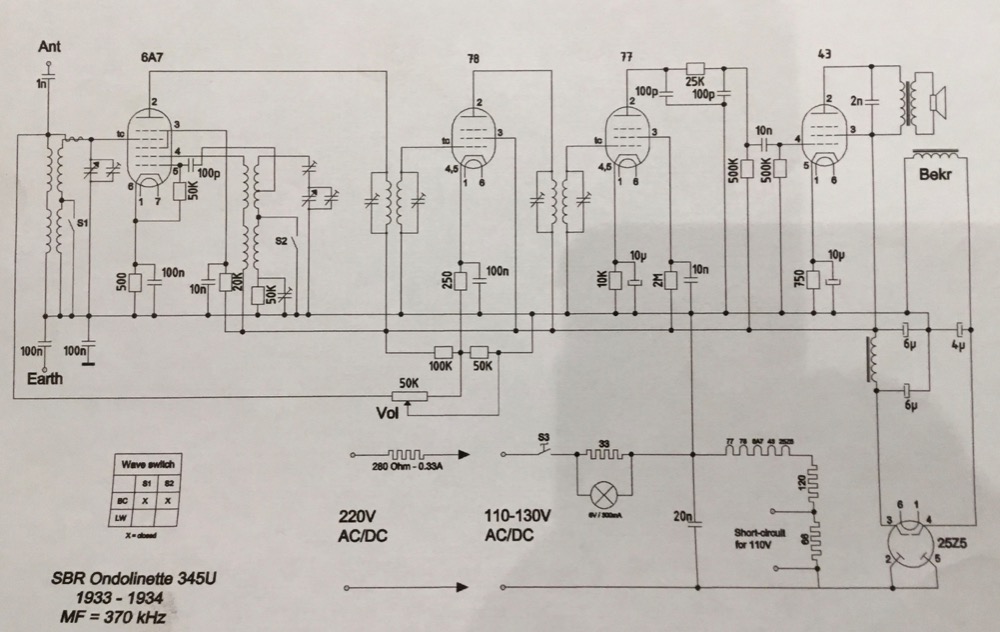

Misschien wordt het iets duidelijker op het schema.



François

Correctie 50 hz , bij enkelvoudige gelijkrichting, het is een U toestel, verwacht dat de 220 volt reductie " weerstand" in het netsnoer verweven zit. (curtanburner)
De spanning-omzetting met een condensator (systeem Gerard uit Zeist) lijkt de mooiste oplossing,en de hoogspanning is makkelijker op niveau te brengen met een kleine weerstand

Dank Cees,

Ze zijn beide even groot. Ik begin met de 2x8μF

François

@François,

Zo wat een uitdaging !
2x 8uF komt het meest bij het origineel.
Indien je 16u toepast zal je iets minder "zoemtoon" van 100 hz horen.

Beste mensen,

Deze week nog eens een echte oude SBR radio opgehaald.

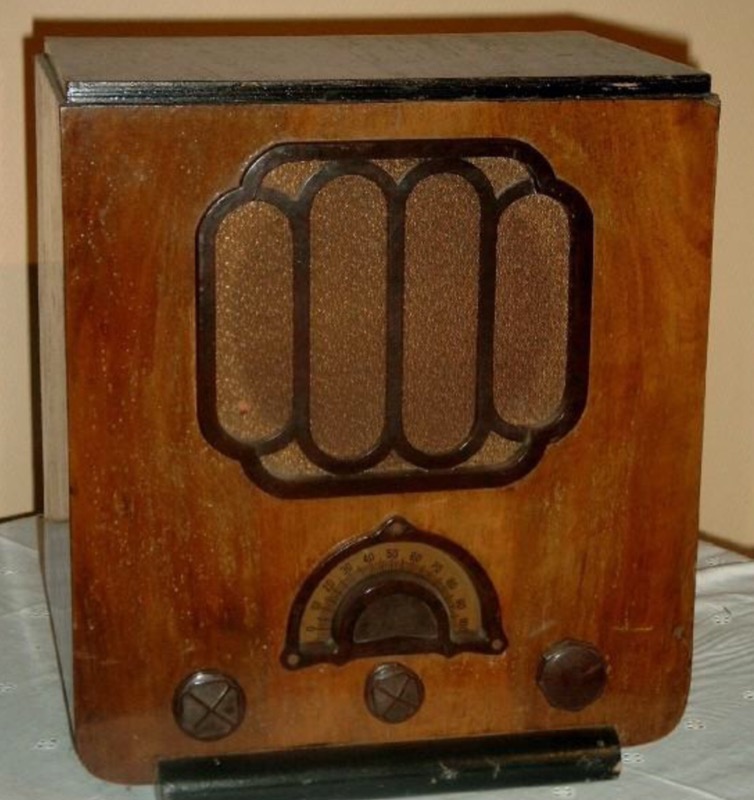

Het type is een 345U uit 1933 en een echte schuurvondst. Kijk maar naar de bijgevoegde foto’s.
Dit wordt mijn winter projectje.
De radio is uitgekast en de kast is nu behandeld tegen houtworm en moet hier en daar wel een beetje met hars behandeld worden omdat er teveel hout weg is.
Verder zijn er uiteraard de vele gaatjes die ik zoveel mogelijk ga proberen dichten.

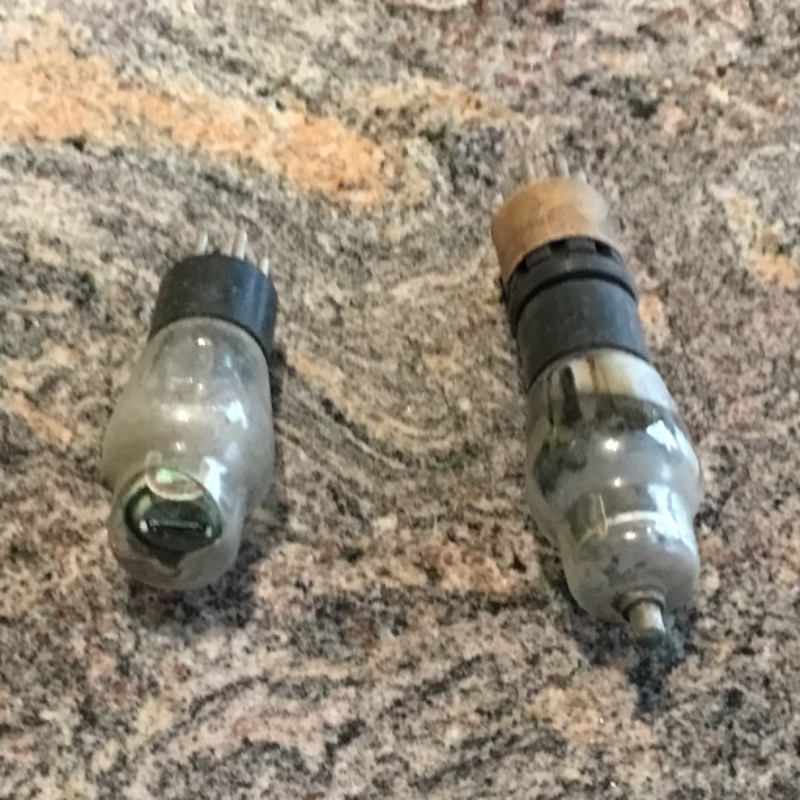

Op de foto’s zie je ook de staat van de buizen. Eentje heeft een verluchting en de andere is door een andere buis met verloopvoet vervangen.
De rubberen isolatie is ook niet meer ok en zal vervangen worden door draden met isolatie van dezelfde kleur maar dan in siliconenrubber.
De voedingselco is ook niet meer origineel.
Hierover een vraagje. In het schema staat 2 x 6μF. Een 25Z5 gelijkrichtbuis mag 16μF hebben, 2x8μF en 2x16μf heb ik in huis, er zit een smoorspoel tussen de 2 elco’s. Welke zouden jullie gebruiken?

Bij vorderingen plaats ik hier telkens een kleine beschrijving van de voortgang.


Foto van het net.

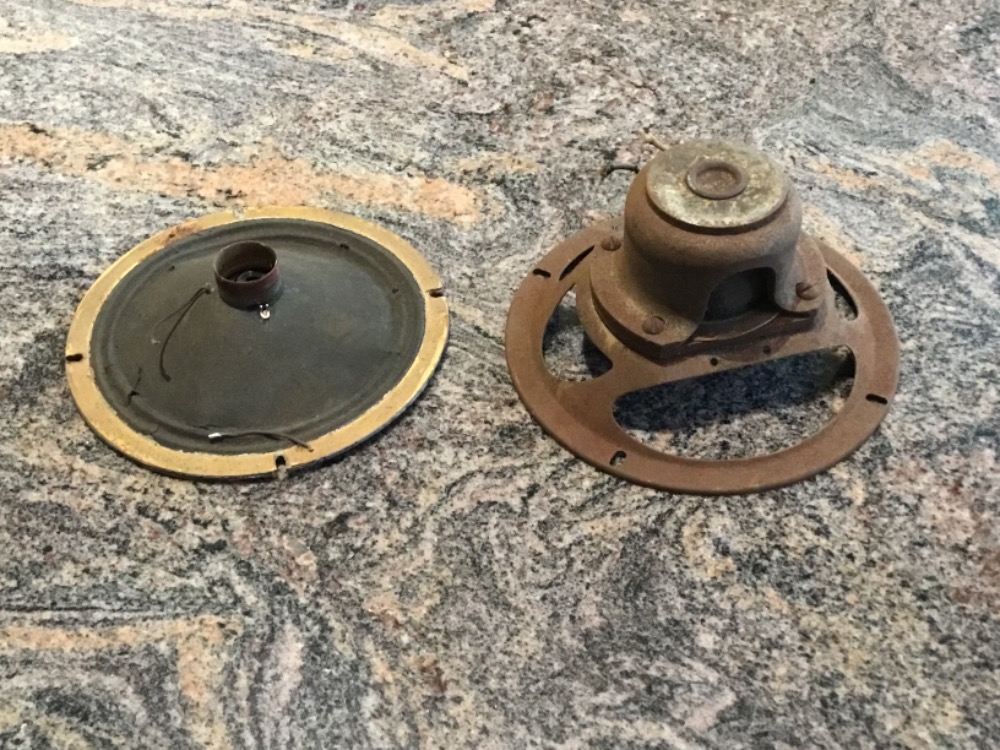

De luidspreker: spoeltjes is nog ok, draadje moet terug verbonden worden en de conus hersteld.


De lamp met verluchting.

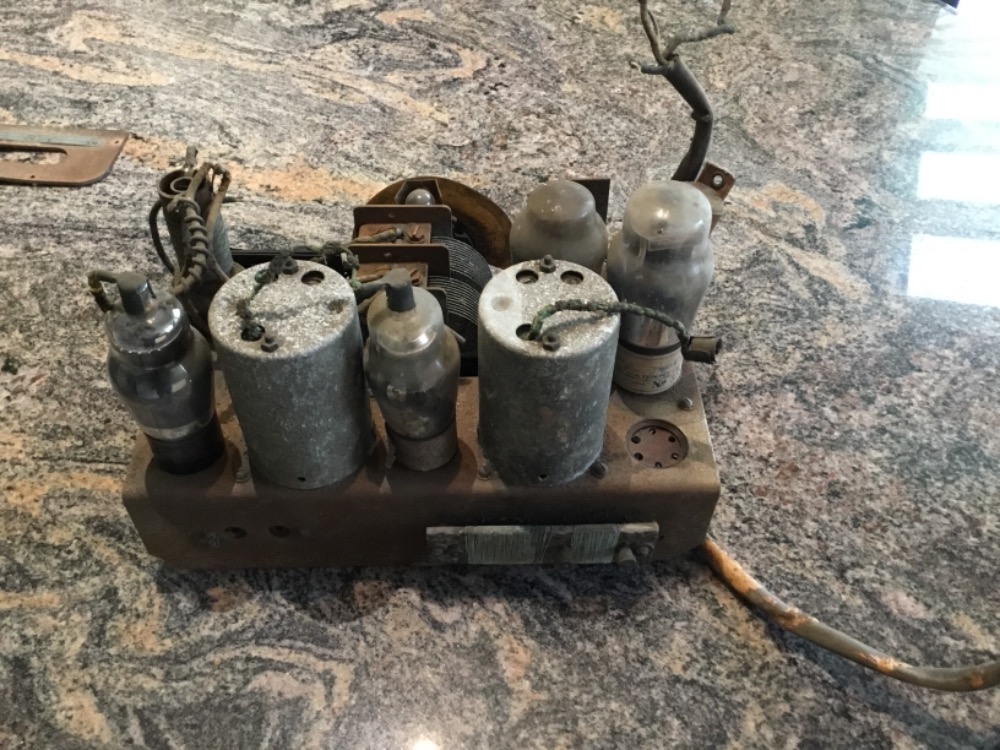

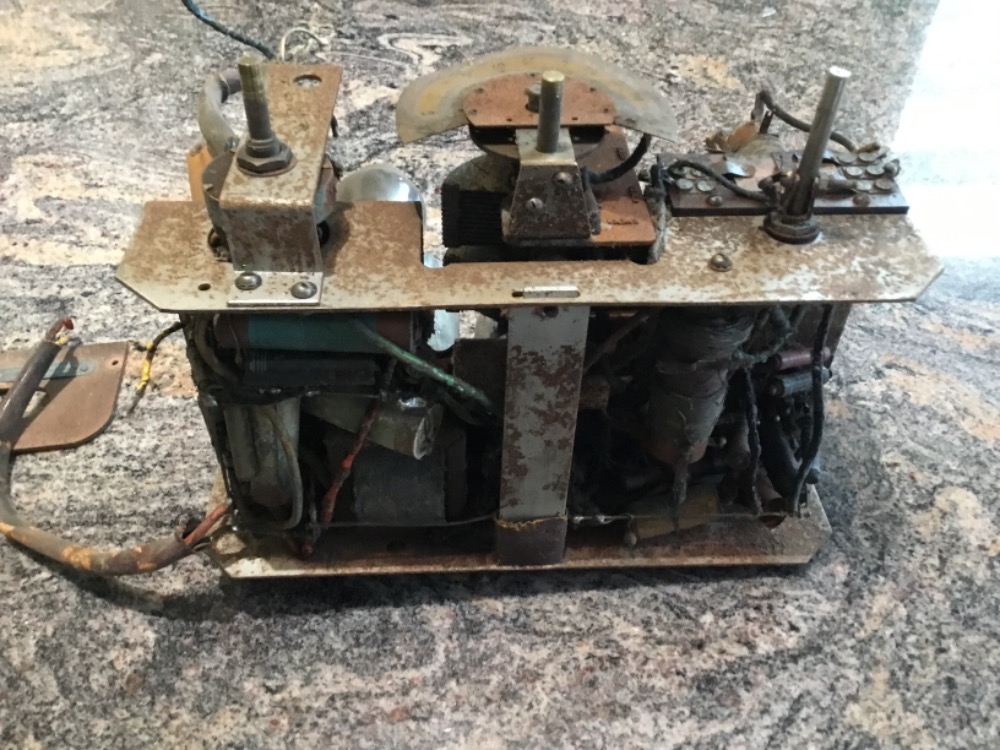

Het chassis

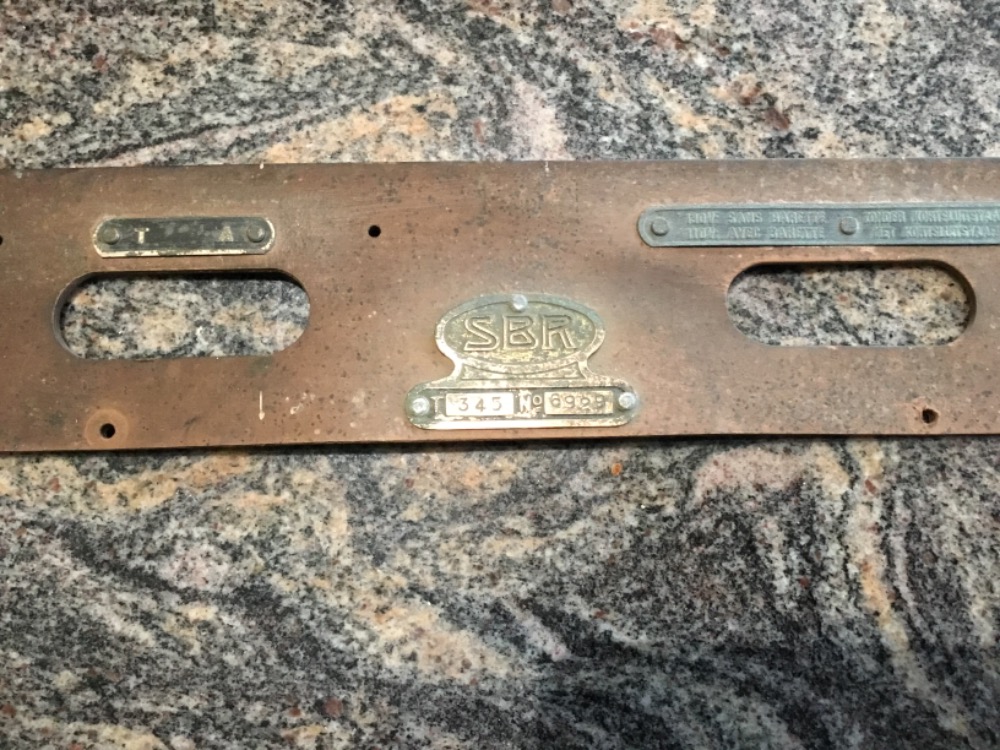

Embleem gepoetst voor de foto

François
