Hoge (gloei)spanning

Wikkeling op uitgangstrafo nameten en de 1.3k weerstand (R49) naar C73. Geloof nooit dat-ie stuk is. Die elco dan. Op dit moment krijgt de hele radio geen spanning. Dus is ook de spanning van de gloeidraden te hoog omdat de trafo nauwelijks wordt belast.

@Cees 1DBA: dat schema staat er twee keer in...

@Hendrik,
je zou deze 2 X47uF van F&T kunnen toepassen, gaat het weer 30 jaar goed.
de tonefactory
Vergeet niet die weerstand van 1300 Ohm / 5 watt na te meten!
Deze is zeker stuk ,want anders zou hij 81 watt moeten disciperen. en roodgloeiend staan,bij sluiting in C73.
Indien de eindtrap weer stroom trekt zal de gloeispanning ook wel wat lager worden door belasting van de voedingstrafo.

Hallo Cees,

bedankt voor de terugkoppeling.
Ik heb de spanningen nogmaals eens nagemeten en het volgende kwam naar voren.
- Gloeispanning is 6,86 VAC
- Uitgangsspanning van de trafo (op de beide roze draden) meet ik een spanning van 245 VAC
- Uitgang van de gelijkrichter meet ik een spanning van 324 VDC (gemeten tov het chassis)
- Op pen 7 van de EL84 (Anode) meet ik 325 VDC (gemeten tov het chassis)
- Op pen 9 van de EL84 (G2) meet ik -0,7 VDC (gemeten tov het chassis)
- Op pen 2 van de EL84 (G1) meet ik -0,5 VDC (gemeten tov het chassis)
- Op de R49, waar de gele draad is aangesloten, meet ik 322 VDC (gemeten tov het chassis)
- Op de R49, waar C73 is aangesloten, meet ik -0,8 VDC (gemeten tov het chassis)

Op basis van het laatste gegeven, ben ik van mening dat C73 doorgeslagen is.
Deze Elco zit in één behuizing met C71. Wat kan ik hier het beste als Elco gaan toepassen?

@Tjerk ,
gewoon bij NVHR, zoekterm 3088.

Hee, dit is wel een heel ander schema dan bij de NVHR te downloaden is. Functioneel wel identiek zo op het eerste gezicht.

@HDI,

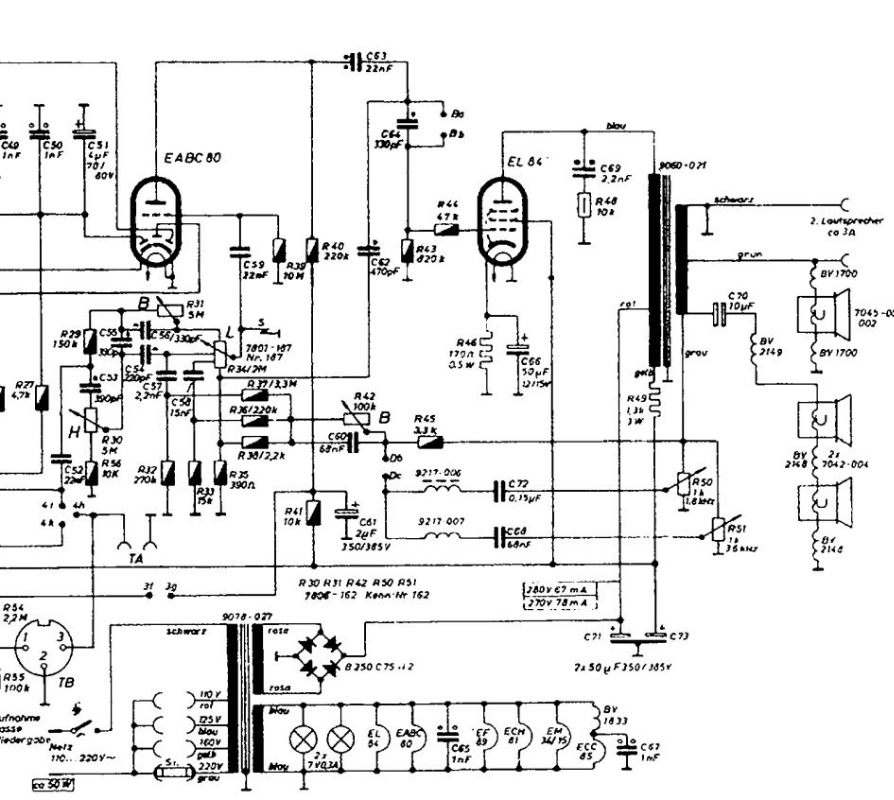

Bij deze even een stukje schema,
Die 345 volt over de eerst afvlak elko,(C71) kan natuurlijk onbelast, (245V ac X 1.41)
Doordat de eindtrap trekt geen stroom trekt.
Je uitgangstransformator heeft een brom compenserende wikkeling primair, zie dit maar als een soort smoorspoel)
Deze loopt van C71 via een serie weerstand van 1K3 naar de 2e afvlakelko (C73) en naar G2 van de EL84 (pin 9)
Vervang altijd C63 preventief, dat is je koppel C.
Succes !
