Aansluiting uitgangstrafo BX580A

Maurice, dank je!
Ik heb de daad bij jouw woord gevoegd en de boel nagemeten. Prachtige spanningen, binnen toleranties.
Ik had de voedingselco's tevoren al vervangen, die waren al half leeg gelopen en dat was te horen...
Ook C3 (zag er niet best uit) en natuurlijk C40 had ik al vervangen.

Nu de stommiteit: ik had de radio ter reparatie gekregen met een missende buis; de eindbuis. Ik had verzuimd om te kijken of er verder iets nog niet klopte: omdat ik toch met de volumeregeling bezig was, trok ik nu B3 er eens uit. Daar bleek een ECH42 in te zitten in plaats van een EAF42. Surprise!

EAF42 erin en daar was opeens een flinke bak geluid! Alleen: de volumeregeling werkt nog steeds niet. Zelfde euvel, alleen met een hoop meer volume.
De volumepotmeter lijkt beschadigd, er is een stukje uit het blik aan de zijkant geknipt, ik kan niet begrijpen waarom dat is.

Morgen even meten aan de potmeters.

Als je de uitgangs trafo nu aangesloten hebt volgens mijn tekening en extra nog eens alles nagelopen.

Tja dan is het nu tijd om toestel te gaan repareren.
Je begint met voeding na te lopen.
Dan zien aan hand schema of diverse basis spanningen redelijk kloppen.
Netspanning is heden hoger, toestel zijn de waardes gegeven bij 220V.
Vervolgens is er altijd wel iets afwijking.
Kom niet piepen als je 195V meet en aangegeven is 180V, dergelijke afwijkingen geheel normaal.

Een toestel heeft een gelijkspanning instelling van gehele toestel.
Deze waardes veranderen nauwelijks bij gebruik toestel.
Vervolgens heb je diverse wisselspanning signalen die van A-Z lopen zeg maar.
Dat is in blokken onder te verdelen.

Vandaar eerst gelijkspanning op orde brengen op diverse Buizen.
Daarbij pak je het schema en print dat uit.
Ga de hoogspanning in kleuren met de wetenschap,
Condensator = Blokkade DC, en Spoel is 0 Ohm voor Dc.
Stroom door een weerstand verlaagd de spanning.

Op deze wijze ga je het schema snappen en begrijp je welke onderdelen van belang zijn
bij de Dc-instelling van het toestel.

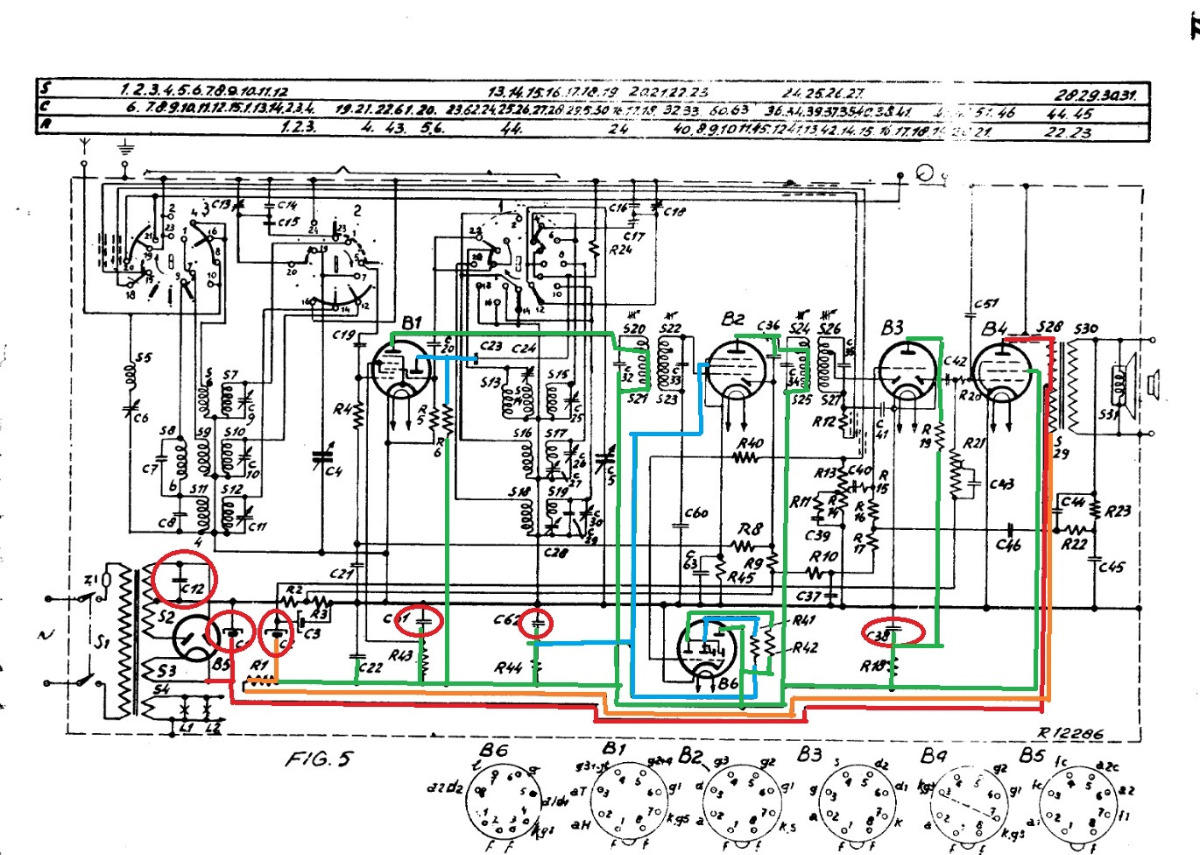

Zo ongeveer:(ander toestel)

1.

Maurice,
ik heb S47 nu aangesloten zoals het zou moeten. Ook heb ik op het web 3 foto's gevonden die mijn huidige aansluitingen bevestigen.
Toch nauwelijks geluid, zelfs minder dan toen ik de gele draad op S47 verkeerd had zitten. Had ik niet verwacht!

Daarom zeg ik => schema's zijn niet altijd 100%!!!

S47 zit wel degelijk aangesloten als je
1 - diverse foto's internet bekijkt.
2-bedradings schema gaat bekijken.

EN ja bij de BX480A (zelfde schema maar dan zonder de EM) is in schema S47 inderdaad LOS.
Zit + LS aan R20 en S48/S47.

S47/48 punt gaat naar + ext Luidspreker en naar R20 en B6-P4
S47 punt gaat naar + Interne Luidspreker.
Alhoewel beide mogelijkheden voor Interne LS zou moeten werken.

Dus S47/48 gaat wel degelijk naar B6-punt 4 en NIET naar massa.

Is ieder geval niet de genoemde fout hier als oorzaak.

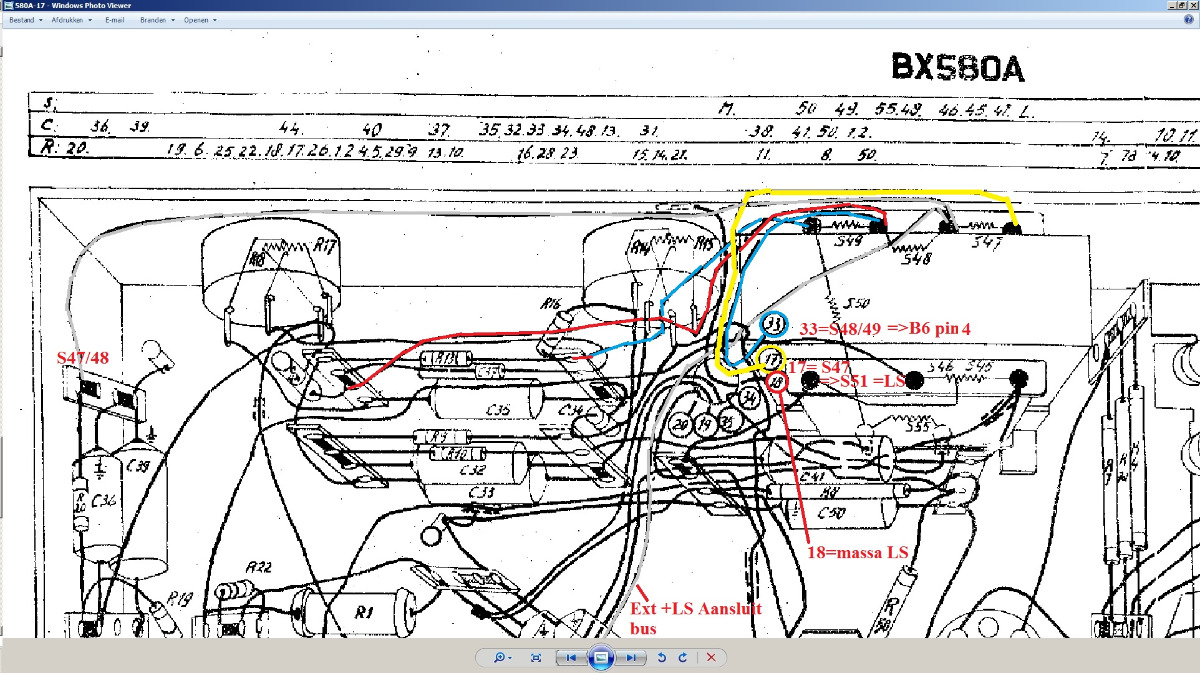

Hier zoals het zou moeten.

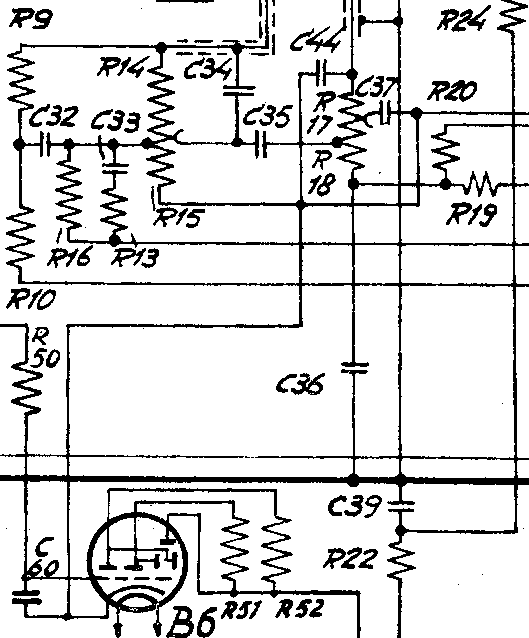

Die zal ongetwijfeld goed zijn, in het schema is die niet aangesloten:



Zo moet-ie:



Meet die volumepot eens goed door. Dus, als-ie op nul staat moet de loper aan massa liggen.

Cees, volgens het schema is S47 niet gebruikt. Ook iets wat ik niet begrijp...
Ik ga eventjes foto's op het web vlooien en de doc bestuderen.
Ook de aarde-aansluiting van de EM4 ga ik checken!
