Aansluiting uitgangstrafo BX580A

Jan, ik denk dat het dat inderdaad is. De vervangende trafo was wel de juiste, maar ik heb niet alle onderdelen op verloop gecontroleerd. De radio is inmiddels weer terug bij de rechtmatige eigenaar. Ik heb R20 flink in waarde verhoogd, zodat het probleem niet optreedt. Met R20 erin of open maakt sowieso weinig verschil in geluid...

In dit toestel is een combinatie van mee- en tegenkoppeling toegepast. Dat maakt de schakeling extra gevoelig voor verlopen weerstanden en condensators. Zelfs een ander type uitgangstrafo kan problemen geven. Om te beginnen zou ik de waarden van R9 en R10 van de meekoppeling nameten, enz... Ik heb een BX433A gehad (ook combi mee-en tegenkoppeling) die begon te fluiten bij het dichtdraaien van de hogetoonpotmeter tgv verlopen onderdelen. Ook bij andere Philipstoestellen ben ik problemen tegengekomen in het LF-gedeelte tgv. verlopen onderdelen.

Okee, ik heb het gevonden,. maar ben er nog niet uit.
Wanneer ik R20 loshaal is het probleem over. R20 vormt samen met C36 een laagdoorlaatfilter voor de lagetonen-tegenkoppeling, toegevoerd aan R18.
Vervangen van R20 en C36 met nieuwe componenten maakt niet uit.
R20 flink verhogen werkt wel, maar dan is de tegenkoppeling wel praktisch uitgeschakeld (en het kantelpunt van het filter ligt dan wel erg laag).
Zou ik nog iets anders kunnen proberen?

Hallo Rene,
deze had ik op voorhand al vervangen.. (en goed gepoold).

Wat zou het verder kunnen zijn?
Groet, Marco.

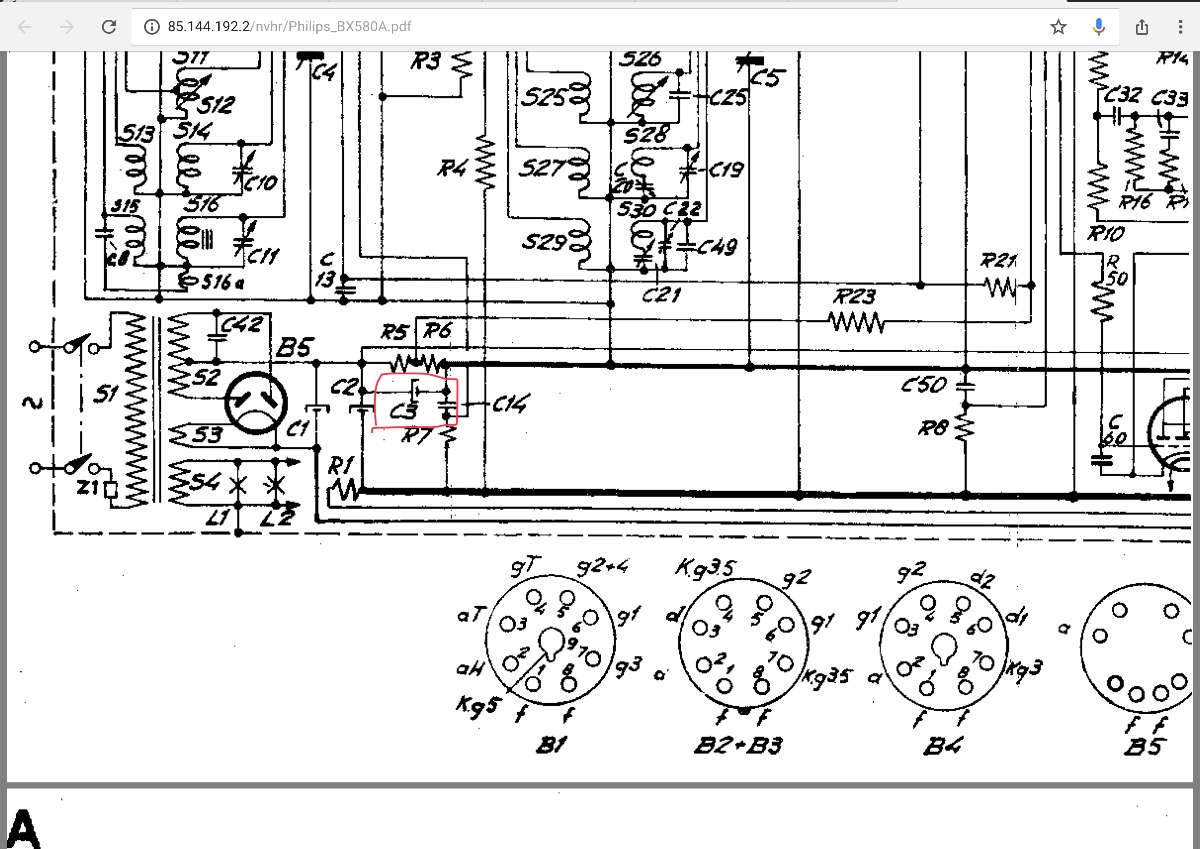

Een stukje schema
Grt René

Marco ,
Vervang eerst het afgebrokkelde draad
Dan C3
Elko dat is er 1 in een pertinax koker die lek is
100 uF
Succes
