Erwin goossens schreef : Er komen SMD componenten in

Tja... de botte bijlmethode, hij werkt altijd... Een verlopende tuner is altijd te fixen. Het kost alleen wat tijd en moeite. AFC is ook nog een optie.

Als je een beun erin gaat vrotten met SMD's is het karakter van je radio weg. In mijn ogen een doodzonde. Maar ja, het is niet mijn radio.

@Erwin.
Je krijgt ze wel stabiel die tuners, indien je een varicap-diode over de oscillator inbouwt ,
en deze met een regelspanning van de ratiodetector terug regelt.
Dan heb je een AFC ....
Kijk maar eens hoe dat in de latere Duitse toestellen met een ECC85 gebeurde.

Hey Hey. Ja klopt deze waarde zit er nu in. Ook bij mij 3 buisvoeten vervangen en de EZ 81, diens voet vlogen de vonken er letterlijk uit en was de radio ontregeld. Weer afgeregeld. 1dubbele voedingselco vervangen en alle weerstanden en kleine Elcoos . Echter de tuner verloopt.en bij dit type tuner gebeurt het blijkbaar erg veel:( de tuner word gedemonteerd en leeggehaald. Enkel de varco. De trimmers en spoelen blijven zitten. Er komen SMD componenten in en de ECC 85 word eruit gelaten.. en de tuner word er weer ingelaatst. Je kunt er mee leven uiteraard dat hij verloopt maar ik wil het niet

Hoi Erwin,
ik heb nu net zo'n radio op de reparatie tafel staan. R15 bestaat bij mij uit 2 x 150K parallel en die komen bij mij op net 100k uit dus enigszins verlopen. Heb ze zo gelaten omdat ontvangst uitstekend is.
Als je echt op een veel te hoge waarde uit komt dan zijn die 10% weerstanden gewoon verlopen en vervang je ze door een moderne 2 watter van de juiste waarde. Bij mij viel het juist op dat bijna alle weerstanden erg goed waren ondanks dat het 10%-ters zijn.
Als je anodespanning echt te laag is kun je eens een andere EF89 proberen, kan zijn dat die van jou nogal versleten . Verder moeten natuurlijk wel je diverse voedingsspanningen kloppen. De betreffende EF89 krijgt zn spanning via +1 in het schema.

Wat er aan deze radio mankeerde was een slechte EZ81 en beide EL84's waren opgebrand. Verder heb ik de kathodes van beide ECC's via 2k7//100u aan massa gelegd, allemaal individueel. Voordeel is dat ze niet meer zo idioot warm worden en dat de radio wat relaxter klinkt.
Verder heb ik beide buisvoeten van de EL's vervangen en meteen voorzien van nieuwe weerstanden en kathode elko's. Uiteindelijk toch maar beide HS-elko's vervangen door 4 stuks moderne HS-elko's van 47u/450V.

Denk er wel om om bij weerstanden even 1 kant los te nemen anders krijg je vaak erg foute metingen!

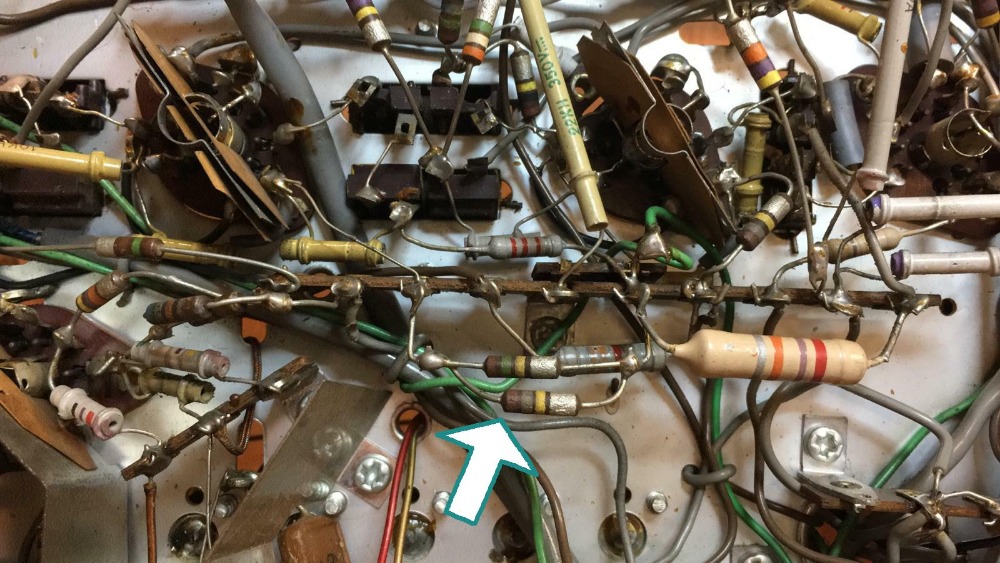

Hey Henk . Ik heb deze radio nu ook om te restaureren. Het valt me op dat bi deze radio’s de MF spoelen zowel AM als FM behoorlijk er naast staan. Zelf de FM tuner al twee keer tegen gekomen dat de schaal geschoven was. Alsook twee uitgebrande EZ buisvoeten gehad.. verder zit ik met de vraag betreffende de anodespanning EF buizen .. deze is zo een 40 volt te laag dan de 280 volt (vrij hoog toch?) op het schema... de weerstanden in het circuit hier zitten juist van waarde .Verder is de waarde van R15 (82K) twijfelachtig.. in de radio zitten twee paralelle waarden maar dan kom ik uit op een veel te hoge waarde.. als ik ze bereken.wellicht iemand meter zelfde radio die eens kan kijken hoe het zit

KLopt,
